SiBoost Smart FC 4 HELIX V3602
Folha de especificações
Dados hidráulicos
-
Pressão de alimentação10 bar
-
Pressão de funcionamento máxima PN16 bar
-
Número de bombas4
-
Temperatura mín. dos líquidos Tmin3 °C
-
Temperatura máx. dos líquidos Tmax50 °C
-
Temperatura ambiente mín. Tmin5 °C
-
Temperatura ambiente máx. Tmax40 °C
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Potência nominal do motor P25,50 kW
-
Corrente nominal IN10,50 A
-
Fator de potência cos φ0.86
-
Velocidade nominal n2900 rpm
-
Tipo de arranqueDireto/Estrela-triângulo
-
Tipo de proteção do motorIP55
-
Tipo de protecção do aparelho de distribuiçãoIP54
Materiais
-
Corpo da bombaCast iron
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Material do vedanteEPDM
-
Material da tubagemAço inoxidável
Dimensões de instalação
-
Ligação do tubo do lado da sucção DNsDN 150
-
Ligação do tubo do lado da pressão DNdDN 150
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoSiBoost Smart FC 4 HELIX V3602
-
Número EAN4048482380315
-
Número de artigo2540810
-
Peso líquido aprox. m785 kg
-
Peso bruto aprox. m816,0 kg
-
Comprimento com embalagem3000 mm
-
Altura com embalagem2045 mm
-
Largura com embalagem1370 mm
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete especial
-
Quantidade mínima de encomenda1
Texto de especificação
Sistema compacto de aumento de pressão de acordo com a norma DIN 1988 e DIN EN 806, para conexão directa ou indirecta. Composto de bombas centrífugas em aço inoxidável, verticais, com aspiração normal, ligadas em paralelo, em versão com rotor seco. Em estado pronto para conexão com tubagens de aço inoxidável montadas em estruturas básicas, incl. aparelhos de controlo / comando com dispositivos de comando e de medição.
Para o abastecimento de água e aumento de pressão totalmente automáticos em edifícios de habitação e de escritórios, hotéis, hospitais, centros comerciais, bem como em sistemas industriais.
Transporte de água potável, água de processo industrial, água de refrigeração, água de extinção (exceto para sistemas de extinção de incêndios de acordo com a norma DIN 14462 e com autorização das autoridades de proteção contra incêndios) ou outros tipos de água de serviço que não ataquem química nem mecanicamente os materiais utilizados e que não contenham componentes abrasivos ou com fibras longas.
Características especiais / vantagens do produto
- Sistema robusto conforme todas as exigências da norma DIN 1988 (EN 806)
- Aprovação WRAS/ KTW/ ACS das bombas para todas as peças em contacto com o fluido (versão EPDM)
- Sistema hidráulico da bomba altamente eficiente da série Helix V em ligação com o motor normalizado IE3 a partir de 0,75 kW e mais (opcional para potência do motor mais baixa)
- Empanque mecânico das bombas, independente do sentido da rotação, em formato de cartucho para uma manutenção simples
- O design de lanterna flexível permite um acesso directo ao selo mecânico
- Acoplamento com espaçador para substituição do empanque mecânico sem desmontagem do motor (a partir de 7,5 kW)
- Sistema hidráulico com optimização de perdas de pressão da instalação completa
- As peças em contacto com fluidos são à prova de corrosão
- Aparelho de comando/controlo SC-FC Comfort, máxima qualidade de controlo com mostrador LC baseado em símbolos, navegação simples com menu claro e tecnologia de botão vermelho para ajuste de parâmetros, incluindo conversor de frequência para a regulação contínua da bomba seleccionada
- Verificação realizada na fábrica e área de trabalho ideal predefinida (incl. certificado de inspecção em conformidade com a EN10204 - 3.1)
Equipamento / Função
- Bombas centrífugas em aço inoxidável da série Helix V
- Estrutura básica em aço galvanizado electrolítico com amortecedores reguláveis em altura para isolamento acústico do corpo
- Guarnição de fecho no lado da sucção e no lado da pressão de cada bomba
- Dispositivo de afluxo no lado de pressão de cada bomba
- Reservatório de pressão com membrana de 8 l, PN 16 incl. válvula de fluxo de acordo com a norma DIN 4807, lado da pressão
- Sensor de pressão (4 – 20 mA), lado da pressão
- Manómetro, lado de pressão
- Comando automático da bomba através do
Smart-Controller (SC-FC) na caixa de chapa de aço, tipo de protecção IP54 constituído por alimentação de tensão de comando interna, microprocessador com CLP Soft, conversor de frequência, entradas e saídas digitais e analógicas.
Para facilitar a manutenção, recomenda-se uma área de trabalho de 1 m ao redor do equipamento.
Operação / indicação
- Mostrador LC (com iluminação de fundo) para indicação dos dados de funcionamento, parâmetros do regulador, estados de funcionamento das bombas, mensagens de erro e memória do histórico
- Guia de menu com símbolos e números do menu
- LEDs para indicação do estado da instalação ( funcionamento/avaria)
- Parâmetros pré-ajustados de fábrica para uma colocação em funcionamento fácil
- Ajuste dos parâmetros de funcionamento e confirmação dos avisos de falha através da tecnologia de botão vermelho
- Interruptor principal bloqueável
- Funcionamento com/sem bomba de reserva seleccionável pelo serviço de assistência
- Contador de horas de funcionamento para cada bomba e para a instalação completa
- Contador dos ciclos de comutação por bomba e para a instalação completa
- Registo das ultimas 16 avarias
Regulação
- Regulação completamente automática para 1 a 4 bombas não controladas através da comparação valor real/valor nominal
- Conversor de frequência com filtro sinusoidal para regulação continua da bomba seleccionada
- Comutação do valor nominal 2. valor nominal activável por contacto
- Regulação externa, à distância, do valor nominal através do sinal 4…20 mA
- Activação automática, sensível à carga de 1 a n bomba(s) não regulada(s), dependendo da variável de controlo de pressão - constante, p-c
- Contactores para activação das bombas, na versão SD, incluindo disparadores térmicos e relé temporizador para a combinação estrela-triângulo
- 2 conjuntos de parâmetros seleccionáveis, menu Easy (valor nominal e tipo de controlo) ou menu Expert (parâmetros de funcionamento e de regulação)
- Modo de funcionamento das bombas selecionáveis livremente (manual, desl., automático)
- Alternância automática e ajustável das bombas
- Definição standard: Impulso – a cada nova solicitação, a bomba seleccionada é substituída sem considerar as horas de funcionamento
- Alternativa: Substituição de bombas, de acordo com as horas de funcionamento, substituição cíclica de bombas da bomba seleccionada, de acordo com as horas de serviço ajustáveis
- Teste de funcionamento da bomba automático, ajustável (arranque da bomba)
- Activável/desactivável
- Tempo entre dois testes de funcionamento de programação livre
- Tempos de bloqueio de programação livre
- Velocidade livremente ajustável
Monitorização
- Emissão do valor real do sistema através do sinal analógico 0-10 V para possibilidade de indicação / medição externa, 10 V correspondem ao valor final do sensor
- Sinal do sensor 4-20mA (teste de condutividade dos percursos do transmissor) para valor real das variáveis de controlo
- Protecção dos motores das bombas na versão DOL: através do disjuntor, na versão SD: Fusível em combinação com disparadores térmicos
- Comutação automática em caso de avaria de uma bomba de funcionamento na bomba de reserva
- Monitorização dos valores máx. e mín. do sistema com tempos de retardamento e limites ajustáveis
- Teste de caudal nulo para a desconexão da instalação se não ocorrer qualquer recolha de água (parâmetros ajustáveis)
- Função de enchimento da tubagem para enchimento de tubos vazios (primeiro enchimento da rede de consumo)
- Proteção contra a falta de água através de contacto, por ex. para interruptor de boia ou interruptor de pressão
Interfaces
- Contactos sem voltagem para sinais colectivos de funcionamento/avaria SBM/SSM
- Possível retorno lógico SBM e SSM
- Contactos para Lig / Desl externa, falta de água e 2. valor nominal
- Lig / Desl externa através do contacto para desactivação do modo automático da instalação
Acessórios opcionais (instalação de fábrica ou posteriormente após esclarecimento técnico)
- Interruptor manual-0-automático: Pré-seleção do modo de funcionamento de cada bomba e funcionamento manual em caso de avaria do regulador «Manual» (funcionamento de emergência / teste na rede, proteção do motor disponível), «O» (bomba desconectada– sem ativação possível através do comando) e «Auto» (bomba para funcionamento automático desbloqueada através do comando)
- Relé de aproveitamento para proteção do motor PTC
- Aviso de avaria e de funcionamento individual, aviso de falta de água
- Conversor de sinal para 0/2 – 10 V a 0/4 – 20 mA
- Arranque suave para bombas não reguladas
- Interligação ao sistema BMS de acordo com VDI 3814
Acessórios recomendados (encomendar em separado)
- Kit de montagem opcional WMS para proteção contra funcionamento em seco
- Tubos de ligação flexíveis ou compensadores
- Reservatório intermédio para o isolamento de sistemas
- Reservatório de pressão com membrana
- Capas roscadas nos sistemas com tubagem colectora roscada
Sistemas de bus (opcional)
- BACnet, LON-Bus, Modbus RTU
Normas observadas
- Regulações técnicas para instalações de água potável (TRWI) DIN 1988 (EN806)
- Reservatório de pressão com membrana/depósito de expansão com membrana DIN 4807
- Equipamento eletrónico utilizado em instalações de potência de acordo com a norma EN 50178
- Equipamento eléctrico de máquinas de acordo com a norma EN 60204-1
- Segurança dos aparelhos eletrodomésticos e análogos de acordo com a norma EN 60335-1
- Conjuntos de aparelhagem de baixa tensão EN 60439-1/61439-1
- Compatibilidade eletromagnética (CEM). Imunidade para ambientes industriais de acordo com a norma EN 61000-6-2
- Emissão de interferências de compatibilidade electromagnética para as áreas residenciais, comerciais e industriais, bem como, de pequenas empresas EN 61000-6-3 (até 9,0 kW, emissão de interferências do âmbito da indústria EN 61000-6-4)
Dados de funcionamento
-
FluidoWater
-
Número de bombas4
-
temperatura dos líquidos T3 °C
-
temperatura ambiente T5 °C
-
Pressão de funcionamento máxima PN16 bar
-
Pressão de alimentação10 bar
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Potência nominal do motor P25,50 kW
-
Corrente nominal IN10,50 A
-
Velocidade nominal n2900 rpm
-
Classe de isolamentoF
-
Tipo de proteção do motorIP55
-
Tipo de protecção do aparelho de distribuiçãoIP54
Materiais
-
Corpo da bombaCast iron
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Vedante do veioQ1BE3GG
-
Material do vedanteEPDM
-
Material da tubagemAço inoxidável
Dimensões de instalação
-
Ligação do tubo do lado da sucção DNsDN 150
-
Ligação do tubo do lado da pressão DNdDN 150
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoSiBoost Smart FC 4 HELIX V3602
-
Peso líquido aprox. m785 kg
-
Número de artigo2540810
Dimensões e desenhos de dimensões
SiBoost Smart Helix V

-
Dimensões H | 1900 mm |
Dimensões H1 | 210 mm |
Dimensões H2 | 374 mm |
Comprimento de construção l0 | 450 mm |
Dimensões L1 | 300 mm |
Dimensões P | 1370 mm |
Dimensões p1 | 1085 mm |
Dimensões P3 | 450 mm |
Dimensões Ø g | 232 mm |
Dimensões H3 | 105 mm |
Dimensões HP | 919 mm |
Dimensões HS | 1900 mm |
Dimensões LS | 800 mm |
Dimensões P3 | 25 mm |
Ligação do tubo do lado da pressão DNd | DN 150 |
Ligação do tubo do lado da pressão DNd | PN 16 |
Ligação do tubo do lado da sucção DNs | DN 150 |
Ligação do tubo do lado da sucção DNs | PN 10 |
Dimensões L | 1200 mm |
Dimensões L1 | 300 mm |
Dimensões TS | 400 mm |
São apresentados exemplos de instalação.
Acessórios (encomendar em separado): Kit de montagem WMS opcional para protecção contra funcionamento em seco
Superfície de instalação: plana e horizontal
Local de instalação: seco, bem ventilado e protegido contra o congelamento
Para facilitar a manutenção, recomenda-se uma área de trabalho de 1 m ao redor do equipamento.

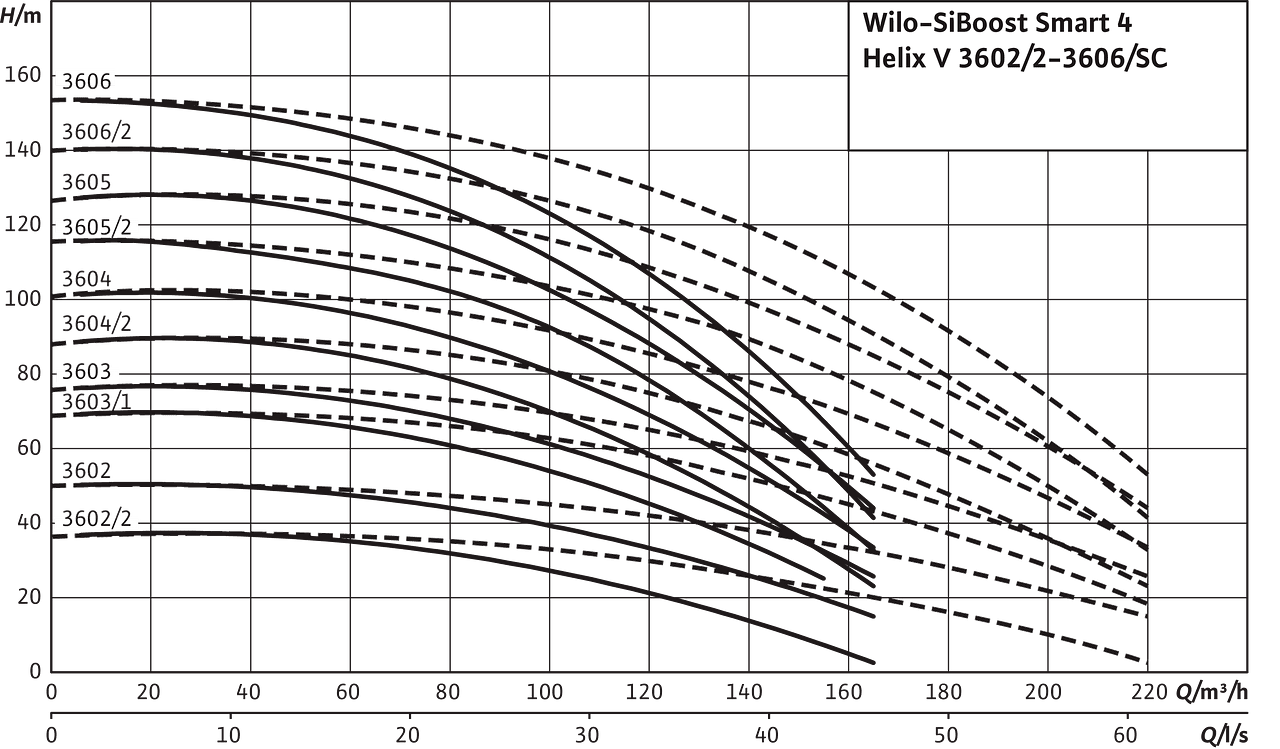

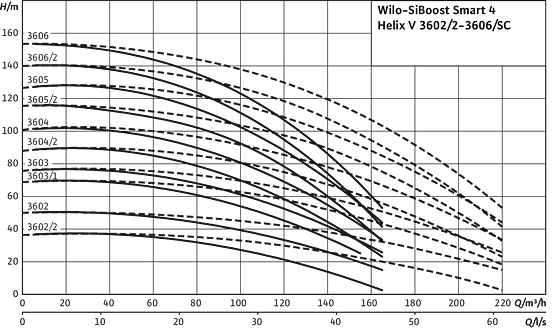

Curvas características
SiBoost Smart

---- incluindo bomba de reserva

Esquema de bornes
Smart Controller SC, arranque Υ-Δ

x0: Ligação de rede x1: Fornecimento de tensão, bombas 1-6, bomba 1 7-12, bomba 2 x2: Ligação para relé térmico na bobinagem 1-2, bomba 1 3-4, bomba 2 etc. x3: Contactos sem voltagem (sinais) 1-3, SSM (sinal coletivo de avaria) 4-6, SBM (sinal coletivo de funcionamento) x4: Ligações para sensor 1, sensor (In) 2, sensor (+); 3-4, On/Off externo 5-6, proteção contra funcionamento a seco 7-8, valor nominal 2 x5: Saídas analógicas 1-2, pressão real (0...10 V)

Informações de encomenda
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoSiBoost Smart FC 4 HELIX V3602
-
Número EAN4048482380315
-
Número de artigo2540810
-
Peso bruto aprox. m816,0 kg
-
Peso líquido aprox. m785 kg
-
Comprimento total L2000,0 mm
-
Altura sem embalagem H1900 mm
-
Corverde/preto/prata
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete especial
-
Número por camada1
-
Largura sem embalagem L1370,0 mm
-
Quantidade mínima de encomenda1
-
Quantidade por palete1
-
Disponibilidade no mercado2013-09-01
-
Date of introduction2013-09-01
