Stratos GIGA B 100/2-20/11-R1-S1

Folha de especificações

Dados hidráulicos
  • Índice de eficiência mínima (MEI)
    0.4
  • Pressão de funcionamento máxima p
    16 bar
  • Temperatura mín. dos líquidos Tmin
    -20 °C
  • Temperatura máx. dos líquidos Tmax
    140 °C
  • Temperatura ambiente mín. Tmin
    0 °C
  • Temperatura ambiente máx. Tmax
    40 °C
  • Note on dimensioning
    16 bar to 120°C, 13 bar to 140°C
Dados do motor
  • Ligação de rede
    3~380 V, 50/60 Hz
  • Classe da eficiência energética do motor
    IE5
  • Potência nominal do motor P2
    11.00 kW
  • Corrente nominal IN
    20.40 A
  • Velocidade nominal n
    1480 1/min
  • Velocidade máx. nmax
    1480 rpm
  • Consumo de potência P1 max
    12700.0 W
  • Emissão de interferências
    EN 61800-3
  • Resistência à interferência
    EN 61800-3
  • Classe de isolamento
    F
  • Tipo de proteção do motor
    IP55
  • Proteção do motor
    integrado
Materiais
  • Corpo da bomba
    5.1301, com revestimento catódico eletro-submersível
  • Impulsor
    EN-GJL-200
  • Veio
    1.4122
  • Vedante do veio
    AQ1EGG
Líquidos aprovados (outros líquidos mediante consulta)
  • Água de aquecimento (conforme VDI 2035)
    sim
  • Óleo para meio de transferência
    Versão especial mediante preço acrescido
  • Água de refrigeração e água fria
    sim
  • Misturas de água e glicol (com glicol de 20 – 40 % Vol. e temperatura dos líquidos ≤ 40 °C)
    sim
Dimensões de instalação
  • Ligação do tubo do lado da sucção
    DN 125
  • Ligação do tubo do lado da pressão
    DN 100
Informações sobre os pedidos de encomenda
  • Marca
    Wilo
  • Designação do produto
    Stratos GIGA B 100/2-20/11-R1-S1
  • Número EAN
    4048482915357
  • Número de artigo
    2203301
  • Peso líquido aprox. m
    226 kg
  • Peso bruto aprox. m
    249.0 kg
  • Comprimento com embalagem
    1200 mm
  • Altura com embalagem
    765 mm
  • Largura com embalagem
    800 mm
  • Propriedades da embalagem
    Embalagem de transporte
  • Tipo de embalagem
    Europalete
  • Quantidade mínima de encomenda
    1

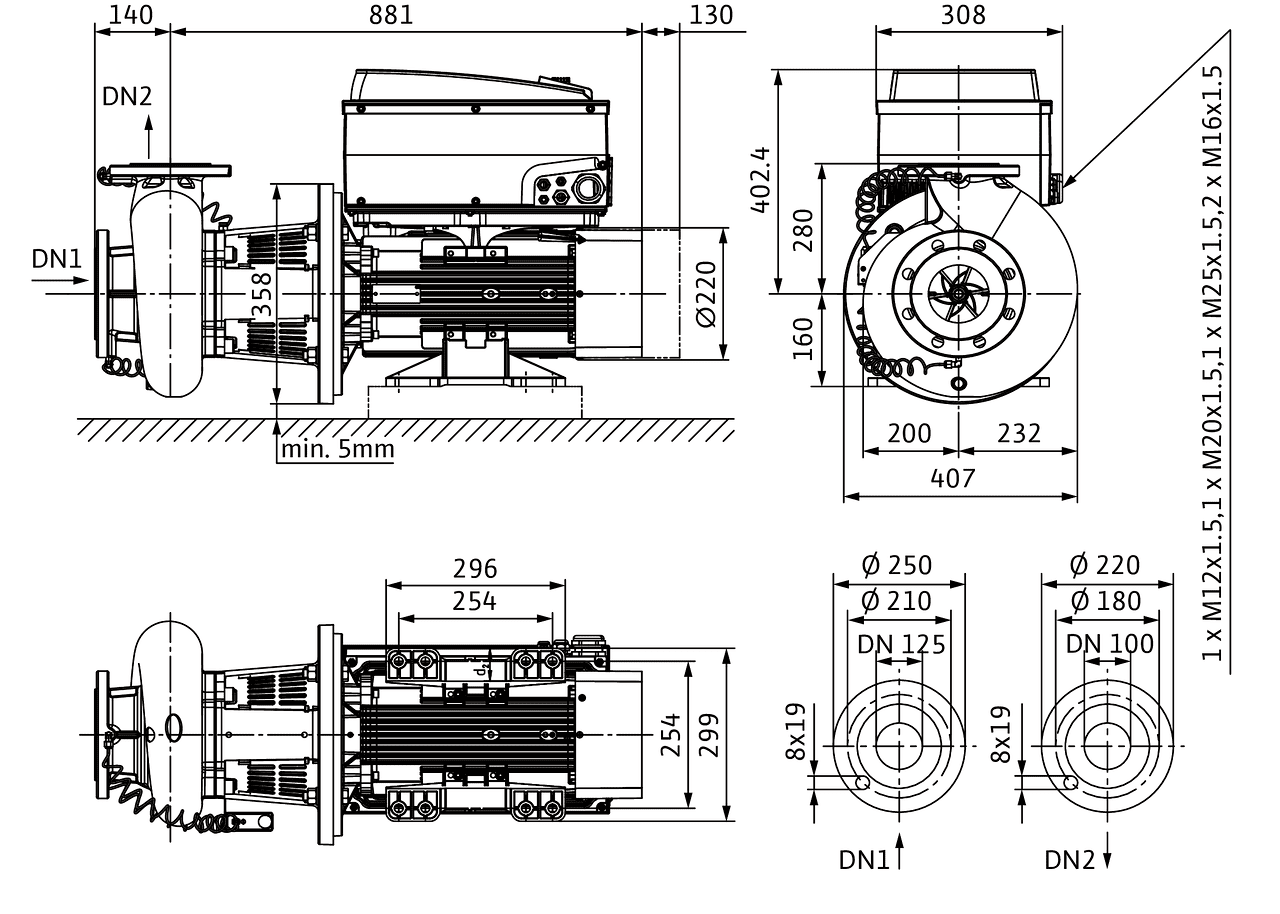

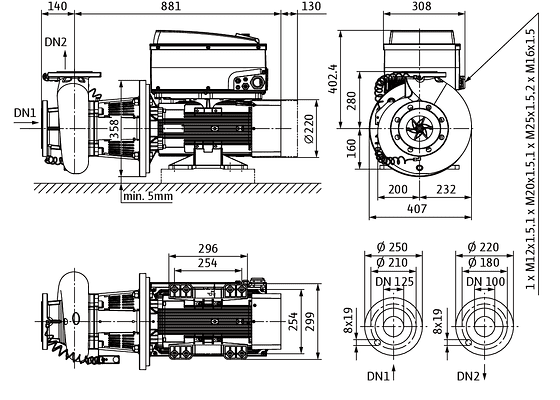

Dimensões e desenhos de dimensões

Stratos GIGA B 100/2-20/11-R1-S1

Stratos GIGA B 100/2-20/11-R1-S1
Stratos GIGA B 100/2-20/11-R1-S1

Curvas características

Wilo-Stratos GIGA B 100/2-20/11

Wilo-Stratos GIGA B 100/2-20/11
Wilo-Stratos GIGA B 100/2-20/11

Esquema de bornes

IL-E

IL-E

L1, L2, L3:Ligação de rede: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz
PE:Ligação ao cabo de protecção
DDG:Ligação para o sensor da pressão diferencial
In1 (1):Entrada do valor real 0-10 V/0-20 mA; 2-10 V/4-20 mA
GND (2):Ligação de massa para In1 e In2
+ 24 V (3):Saída da tensão contínua para um consumidor/transmissor externo. Carga máx. 60 mA
In2:Entrada do valor nominal 0-10 V/0-20 mA; 2-10 V/4-20 mA
MP:Multi Pump, interface para a gestão de bombas duplas
Ext. off:Entrada de comando "Prioritariamente Off"A bomba pode ser ligada ou desligada através de um contacto externo sem voltagem (24 V DC/10 mA).
SBM:*Sinal colectivo de funcionamento sem voltagem (alternador conforme a VDI 3814)
SSM:*Sinal conjunto de mensagens de funcionamento (alternador conforme a VDI 3814)
AUX:Alternância externa das bombas (apenas no funcionamento de bombas duplas). A alternância das bombas pode ser efectuada através de um contacto externo sem voltagem (24 V DC/10 mA)
Interruptor DIP:1: Comutação entre o modo de funcionamento (O) e modo de assistência (S)2: Activar/desactivar o menu para o bloqueio de acesso
Opção:Módulos IF para a ligação à gestão técnica centralizada

* Capacidade de carga dos contactos para a SBM e SSM:

mín.: 12 V DC/10 mA

máx.: 250 V AC/1 A

IL-E

Informações de encomenda

Information for order placements
  • Marca
    Wilo
  • Designação do produto
    Stratos GIGA B 100/2-20/11-R1-S1
  • Número EAN
    4048482915357
  • Número de artigo
    2203301
  • Peso bruto aprox. m
    249.0 kg
  • Peso líquido aprox. m
    226 kg
  • Comprimento total L
    1021.0 mm
  • Altura sem embalagem H
    621 mm
  • Cor
    verde/prata
  • Propriedades da embalagem
    Embalagem de transporte
  • Tipo de embalagem
    Europalete
  • Número por camada
    1
  • Largura sem embalagem L
    407.0 mm
  • Quantidade mínima de encomenda
    1
  • Quantidade por palete
    1
