Wilo-EMU FA (customised)

Descrição das séries

Características especiais/vantagens do produto

  • Personalizável de acordo com as suas necessidades. Para uma bombagem fiável e eficiente de água residual pré-tratada e água residual não tratada.
  • De utilização multifacetada. Bombagem sempre óptima de diversos líquidos, graças à diversidade de formas do impulsor.
  • Energeticamente eficiente com tecnologia de motores IE3 disponível opcionalmente
  • Protegido contra abrasão e corrosão através do revestimento de Ceram e dos materiais especiais
  • Adequado para aplicação emersa e imersa, mesmo em funcionamento contínuo

Tipo de construção

Bomba submersível para águas residuais sem e com sistema de refrigeração activo para o funcionamento contínuo na instalação húmida estacionária e portátil, bem como para a instalação estacionária em poço seco.

Aplicação

Bombeamento de

  • águas residuais não tratadas, com matérias fecais e componentes de longas fibras
  • Águas residuais com matérias fecais
  • Águas residuais pré-tratadas, sem matérias fecais nem componentes de longas fibras
  • Água do processo
  • Água poluída

Equipamento/função

  • Modelo pesado e robusto em ferro fundido
  • Motor com refrigeração superficial ou motores de auto-refrigeração com sistema de 1 ou 2 câmaras
  • Opcionalmente com protecção contra explosão conforme a ATEX ou FM
  • Dispositivos de monitorização dependentes do motor:
    • Temperatura de bobinagem
    • Monitorização da humidade na câmara de vedação e no compartimento do motor/caixa de terminais
    • Temperatura do apoio do motor
  • Acessórios montados a pedido do cliente

Equipamento fornecido

  • Bomba submersível para águas residuais pronta a ligar
  • Cabo de ligação com extremidade do cabo livre
  • Acessórios montados
  • Manual de funcionamento e de manutenção

Código do modelo

Exemplo:

Wilo-EMU FA 20.54E + FK 17.1-6/16KEx

Sistema hidráulico:

FA 20.54E

FA

Bomba submersível para águas residuais

20

x10 = diâmetro nominal da ligação da pressão, por ex., DN 200

54

Coeficiente de potência

E

Tipo de impulsor:

W = impulsor Vortex

E = impulsor monocanal

Z = impulsor de dois canais

D = impulsor de três canais

V = impulsor de quatro canais

Motor:

FK 17.1-6/16KEx

FK

Tipo de motor:

T = Motor com refrigeração superficial sem sistema de refrigeração

FK, FKT, HC = motor de auto-refrigeração com sistema de refrigeração ativo

17.1

Tamanho

6

N.º de polos

16

x10 = comprimento da embalagem em mm

K

Versão de vedação:

H = anel de vedação do veio/empanque mecânico

G = dois empanques mecânicos separados

K = Cassete de vedação de bloco com dois empanques mecânicos

Ex

Com aprovação Ex

Especificações técnicas

  • Ligação de rede: 3~400 V, 50 Hz
  • Modo de funcionamento submerso: S1
  • Modo de funcionamento emerso: S1 ou S2
  • Tipo de proteção: IP68
  • Classe de isolamento: H
  • Temperatura dos líquidos: 3…40 °C, temperaturas mais elevadas disponíveis mediante pedido
  • Passagem livre de objetos sólidos de 45...130 mm
  • Profundidade máx. de imersão: 20 m

Materiais

  • Peças da caixa: EN-GJL ou EN-GJS
  • Impulsor: EN-GJL ou EN-GJS
  • Empanques mecânicos vedantes estáticos: NBR ou FPM
  • Vedação do lado do líquido: Empanque mecânico em SiC/SiC
  • Vedação do lado do motor:
    • Anel de vedação do veio em NBR
    • Empanque mecânico em SiC/SiC ou carvão/cerâmica
  • Veio: Aço inoxidável 1.4021

Descrição/construção

Bomba submersível para águas residuais como agregado bloco submersível para instalação submersível e em poço seco estacionária e portátil.

Sistema hidráulico

A saída do lado da pressão é efectuada como ligação de flange horizontal. A matéria em seco máxima possível contém, conforme o tipo do sistema hidráulico e o tipo de impulsor, no máximo, 8%. São utilizadas as seguintes formas de impulsores:

  • Impulsor Vortex (W)
  • Roda móvel de um canal (E)
  • Impulsor de dois canais (Z)
  • Impulsor de três canais (D)
  • Impulsor de quatro canais (V)

Os sistemas hidráulicos de canal estão equipados com um anel de rolamento e um anel fendido de material temperado. Estes conduzem a longo prazo a uma eficiência constante da unidade e minimizam os custos de manutenção.

Motor

Os motores com refrigeração superficial (motor T) não têm sistema de refrigeração próprio e emanam o seu calor directamente para o fluido circundante através das peças do corpo. Os motores podem, por isso, ser utilizados de modo submerso no funcionamento contínuo. Dependendo do tamanho, estes podem também ser operados emersos no funcionamento temporário.

Os motores de auto-arrefecimento (motor FK, FKT, HC) têm um sistema de refrigeração activo e emanam o seu calor para o fluido através de um permutador de calor integrado. Por isso, estes motores são adequados para o funcionamento contínuo no estado submerso e emerso, e para a instalação em poço seco.

Em todos os motores, existe uma câmara de vedação para a protecção do motor contra a entrada de líquido. Esta pode ser acedida pelo exterior e, opcionalmente, vigiada com um eléctrodo de barra. Todos os fluidos utilizados são potencialmente biodegradáveis e não prejudicam o meio ambiente.

O cabo de ligação possui extremidades de cabo livres e um comprimento de 10 m. O comprimento do cabo também pode ser específico do cliente. A entrada dos cabos dos motores T, HC e FKT é fundida de forma hermética em termos longitudinais.

Vedação

Dependendo do tipo do motor, a vedação do lado do fluido e a vedação do lado do motor são possíveis nas seguintes variantes:

  • Variante H: com um empanque mecânico no lado do fluido e um anel de vedação do veio radial no lado do motor
  • Variante G: dois empanques mecânicos independentes
  • Variante K: cassete de vedação de bloco com dois empanques mecânicos independentes

Motores de alta eficiência

Para além dos motores padrão, utilizam-se também motores de alta eficiência com a classificação IE3 (em conformidade com a norma IEC 60034-30). Dado que estes se baseiam no mesmo princípio do que os motores padrão, são iguais em termos de equipamento e de funcionamento. Desta forma, estão também disponíveis os mesmos sistemas hidráulicos.

Aprovação Ex

Os motores estão disponíveis com aprovações Ex conforme ATEX e FM.

Campo de referência total

Wilo-EMU FA 08 - FA 15 (personalizada) [50 Hz, 180x100 mm]

Wilo-EMU FA 20 - FA 25 (personalizada)

Wilo-EMU FA 30 - FA 60 (personalizada)

Downloads

Wilo-EMU FA

Número de artigo 6072704
Edição 1606
Número da versão 05
Tamanho da página 209.9 x 297.0 mm
Número de páginas 96

PDF (8 MB)

Transferir

Wilo-EMU FA

Número de artigo 6074692
Edição 1606
Número da versão 04
Tamanho da página 209.9 x 297.0 mm
Número de páginas 56

PDF (5 MB)

Transferir

Wilo-EMU FA

Número de artigo 6074691
Edição 1606
Número da versão 03
Tamanho da página 209.9 x 297.0 mm
Número de páginas 76

PDF (7 MB)

Transferir

Wilo-EMU FA

Número de artigo 6074690
Edição 1606
Número da versão 04
Tamanho da página A4
Número de páginas 32

PDF (695 kB)

Transferir

Wilo Motor FKT 20.2, 27.1, 27.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Número de artigo 6086014
Edição 2019-10
Número da versão 01
Tamanho da página 209.9 x 297.0 mm
Número de páginas 60

PDF (4 MB)

Transferir

Wilo Motor T 17.3, 20.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Número de artigo 6086012
Edição 2019-10
Número da versão 01
Tamanho da página 209.9 x 297.0 mm
Número de páginas 60

PDF (3 MB)

Transferir

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID

Número de artigo 6067561
Edição 2019-01
Número da versão 04
Tamanho da página 209.9 x 297.0 mm
Número de páginas 68

PDF (5 MB)

Transferir

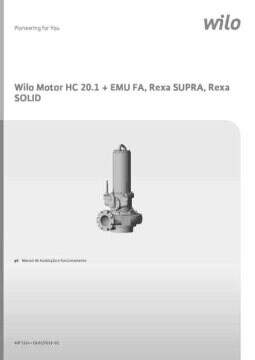

Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID
