Wilo-Medana CH1-LC

Integração eficiente no sistema.

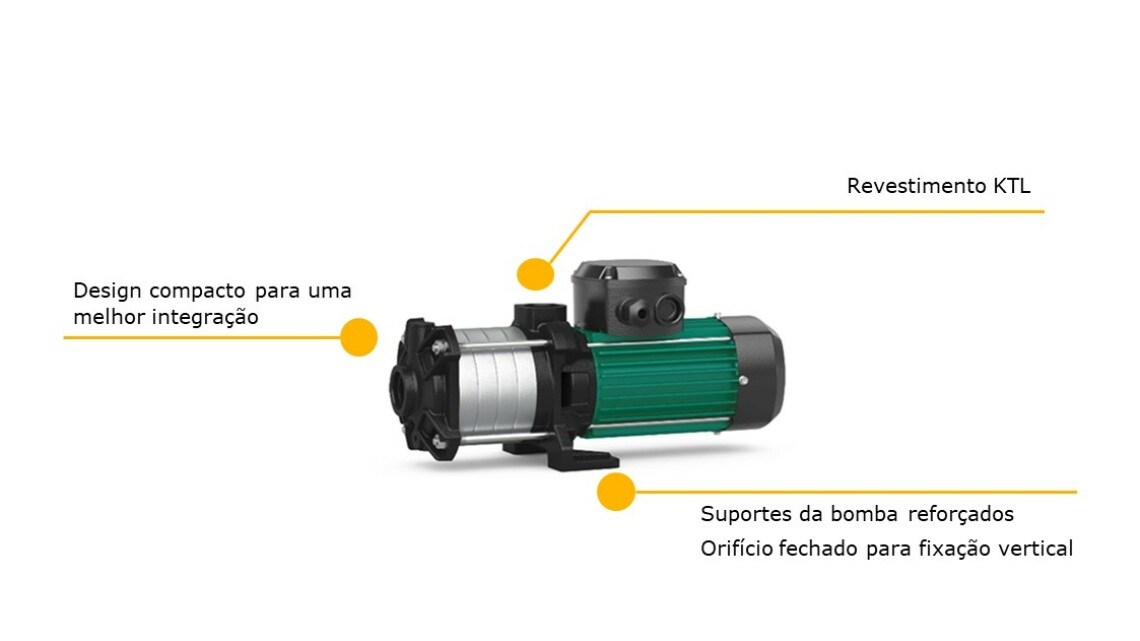

A Wilo-Medana CH1-LC oferece com o seu corpo robusto uma alta fiabilidade e, com os seus componentes resistentes à corrosão também em temperaturas ambiente de até 50°C, um vasto campo de aplicação para a integração em sistemas maiores. A bomba multicelular com aspiração normal atinge assim a capacidade hidráulica máxima.

Características especiais/vantagens do produto

  • Alta eficiência graças à elevada potência hidráulica melhorada
  • Alta fiabilidade em termos de robustez e baixos níveis de ruído graças ao anel fendido e à lanterna resistente à corrosão com revestimento catódico eletro-submersível
  • Pode ser utilizada numa temperatura ambiente de até 50 °C e deste modo possui um campo de aplicação alargado de painéis solares especialmente para a integração no sistema

Descrição das séries

Características especiais/vantagens do produto

  • Alta eficiência graças à elevada potência hidráulica melhorada
  • Alta fiabilidade em termos de robustez e baixos níveis de ruído graças ao anel fendido e à lanterna resistente à corrosão com revestimento catódico eletro-submersível
  • Pode ser utilizada numa temperatura ambiente de até 50 °C e deste modo possui um campo de aplicação alargado de painéis solares especialmente para a integração no sistema

Integração eficiente no sistema.

A Wilo-Medana CH1-LC oferece com o seu corpo robusto uma alta fiabilidade e, com os seus componentes resistentes à corrosão também em temperaturas ambiente de até 50°C, um vasto campo de aplicação para a integração em sistemas maiores. A bomba multicelular com aspiração normal atinge assim a capacidade hidráulica máxima.

Tipo de construção

Bomba com aspiração normal, horizontal, multicelular.

Aplicação

  • Abastec. de água e aum. de pressão
  • Irrigação
  • Processos industriais

Equipamento/função

  • Bomba em construção de bloco
  • Ligação roscada
  • Motor de corrente monofásica ou motor de corrente trifásica
  • Motor monofásico com protecção térmica do motor integrada

Equipamento fornecido

  • Bomba
  • Manual de instalação e funcionamento

Código do modelo

Exemplo:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Designação do produto bomba de superfície

CH

De uso comercial horizontal

1

Versão de velocidade fixa

LC

Veio longo - corpo de bomba em ferro fundido

2

Caudal nominal [m3/h] da bomba simples

02

Níveis de velocidade das bombas simples

5

Material do corpo GJL250

E

E = empanque mecânico EPDM

A

A = frequência 50 Hz / monofásico / 230 V



B = frequência 60 Hz / monofásico / 220 V



C = frequência 60 Hz / monofásico / 230 V



D = frequência 50 Hz / trifásico / 400 V



E = frequência 50 Hz / trifásico / 230 – 400 V



F = frequência 60 Hz / trifásico / 220 – 380 V



G = frequência 60 Hz / trifásico / 265 – 460 V



I = frequência 60 Hz / trifásico / 460 V

10

Pressão nominal (bar)

T

T = ligações roscadas



P = ligações Victaulic

Especificações técnicas

  • Ligação de rede 1~230 V (± 10 %), 50 Hz
  • Ligação de rede: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Temperatura dos líquidos de -20 a +90 °C
  • Pressão máx. de funcionamento 10 bar
  • Pressão de alimentação máx. 6 bar
  • Tipo de proteção IP55
  • Diâmetro nominal das ligações dos tubos: de Rp 1" a Rp 1 1/4", dependendo da versão

Materiais

  • Impulsores, câmaras de patamares e corpo da bomba em aço inoxidável 1.4301/1.4404
  • Veio em aço inoxidável 1.4301 ou 1.4404
  • Vedação EPDM
  • Empanque mecânico: Versão EPDM: Carvão B/carboneto de silício;
  • Rolamento em carboneto de tungsténio/óxido de alumínio
  • Bases da bomba e corpo da bomba EN-GJL-250

Produto

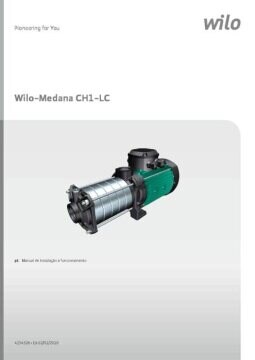

PDF: Wilo-Medana CH1-LC
