Wilo-Medana CH1-L

Integração eficiente no sistema.

Graças ao seu certificado para água potável, a Wilo-Medana CH1-L também é adequada para aplicações de água potável. A bomba multicelular com aspiração normal atinge elevadas potências hidráulicas. A sua construção compacta e robusta com componentes resistentes à corrosão e a possibilidade de utilização em temperaturas ambiente de até 50 °C oferecem um vasto campo de aplicação para a integração da bomba em sistemas maiores.

Características especiais/vantagens do produto

  • Alta eficiência graças à elevada potência hidráulica melhorada

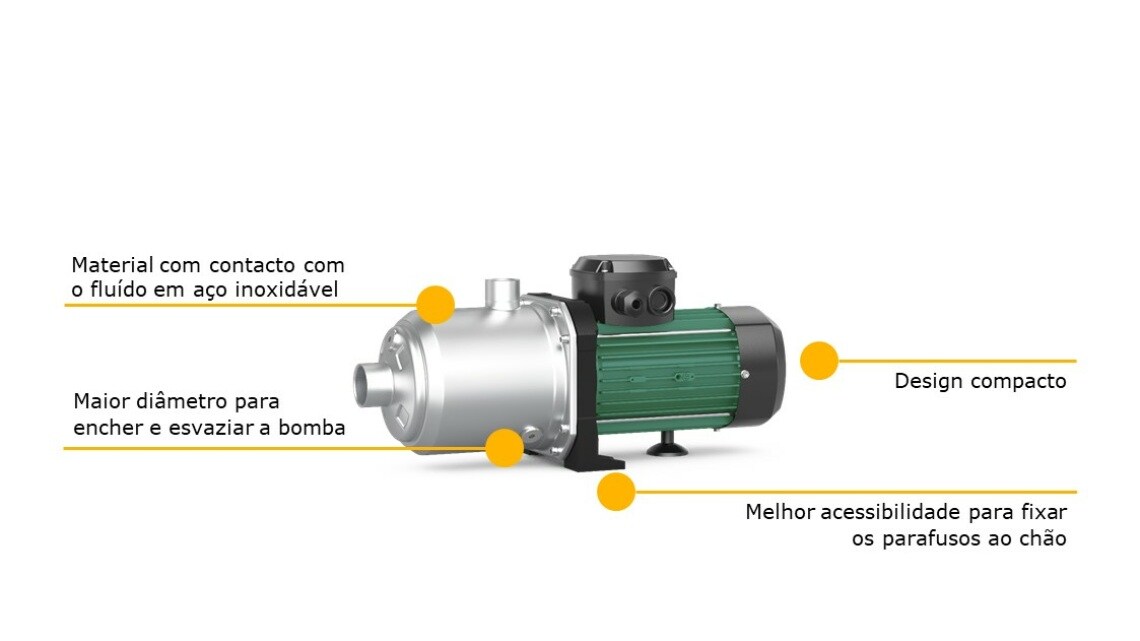

  • Arranque/manutenção simples e rápidos graças às grandes aberturas para o enchimento e descarga das bombas

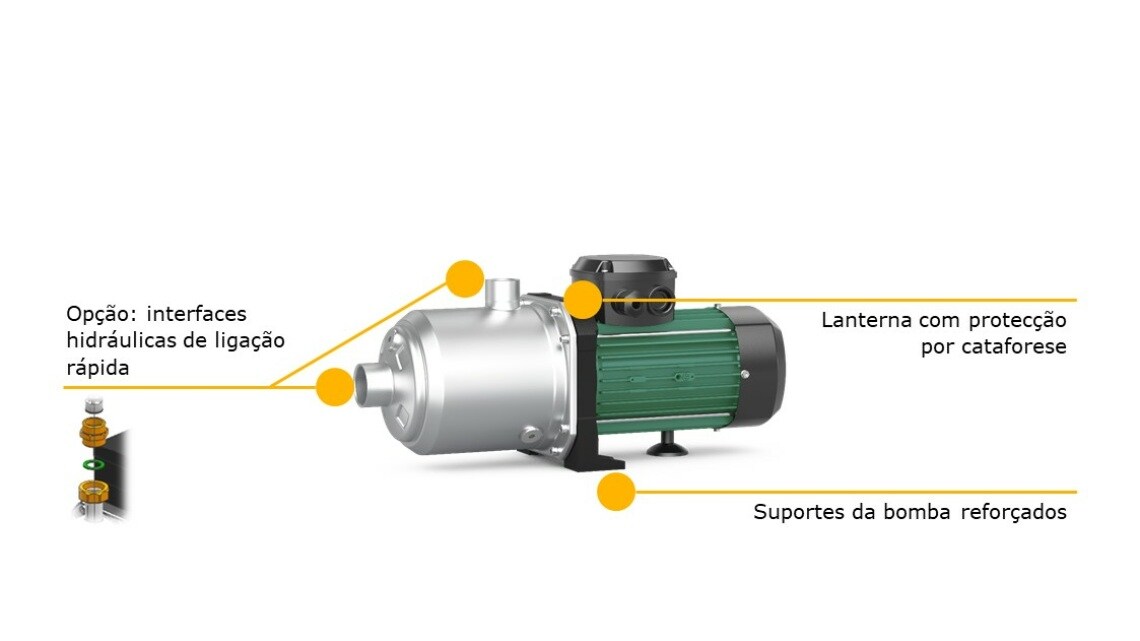

  • Alta fiabilidade em termos de robustez e baixos níveis de ruído graças ao anel fendido e à lanterna resistente à corrosão com revestimento catódico eletro-submersível
  • Pode ser utilizada em temperaturas ambiente de até 50 °C e deste modo possui um campo de aplicação alargado especialmente para a integração no sistema
  • Adequado para aplicações de água potável

Descrição das séries

Características especiais/vantagens do produto

  • Alta eficiência graças à elevada potência hidráulica melhorada
  • Arranque/manutenção simples e rápidos graças às grandes aberturas para o enchimento e descarga das bombas
  • Alta fiabilidade em termos de robustez e baixos níveis de ruído graças ao anel fendido e à lanterna resistente à corrosão com revestimento catódico eletro-submersível
  • Pode ser utilizada em temperaturas ambiente de até 50 °C e deste modo possui um campo de aplicação alargado especialmente para a integração no sistema
  • Adequado para aplicações de água potável

Integração eficiente no sistema.

Graças ao seu certificado para água potável, a Wilo-Medana CH1-L também é adequada para aplicações de água potável. A bomba multicelular com aspiração normal atinge elevadas potências hidráulicas. A sua construção compacta e robusta com componentes resistentes à corrosão e a possibilidade de utilização em temperaturas ambiente de até 50 °C oferecem um vasto campo de aplicação para a integração da bomba em sistemas maiores.

Tipo de construção

Bomba com aspiração normal, horizontal, multicelular

Aplicação

• Abastecimento de água e aumento de pressão

• Irrigação

• Processo industrial

Equipamento/função

  • Bomba em aço inoxidável em construção em bloco
  • Ligação roscada
  • Motor de corrente monofásica ou motor de corrente trifásica
  • Motor de corrente monofásica com protecção térmica do motor integrada (com reinício automático)

Equipamento fornecido

  • Bomba
  • Manual de instalação e funcionamento

Código do modelo

Exemplo:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Designação do produto bomba de superfície

CH

De uso comercial horizontal

1

Nível de gama (1 = básico, 3 = standard, 5 = premium)

L

Veio longo

2

Caudal nominal [m3/h] da bomba simples

02

Níveis de velocidade das bombas simples

1

1 = AISI 304



2 = AISI 316L

E

E = empanque mecânico EPDM

A

A = frequência 50 Hz / monofásico / 230 V



B = frequência 60 Hz / monofásico / 220 V



C = frequência 60 Hz / monofásico / 230 V



D = frequência 50 Hz / trifásico / 400 V



E = frequência 50 Hz / trifásico / 230 – 400 V



F = frequência 60 Hz / trifásico / 220 – 380 V



G = frequência 60 Hz / trifásico / 265 – 460 V



I = frequência 60 Hz / trifásico / 460 V

10

Pressão nominal (bar)

T

T = ligações roscadas



P = ligações Victaulic

Especificações técnicas

  • Ligação de rede: 1~230 V (±10 %), 50 Hz
  • Ligação de rede: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Temperatura dos líquidos: -20 a +120 °C (EPDM), -20 a +90 °C (FKM)
  • Pressão máx. de funcionamento: 10 bar
  • Pressão de alimentação máx.: 6 bar
  • Tipo de proteção: IP55
  • Diâmetro nominal das ligações dos tubos: de G1" a G2", dependendo da versão

Materiais

  • Impulsores, câmaras de patamares e corpo da bomba em aço inoxidável 1.4301/1.4404
  • Veio em aço inoxidável 1.4301 ou 1.4404
  • Vedante em EPDM/FKM (Viton)
  • Empanque mecânico: Versão EPDM: Carvão B/carboneto de silício; versão de FKM: Carvão B/carboneto de silício
  • Rolamento em carboneto de tungsténio/óxido de alumínio
  • Bases da bomba em alumínio

Downloads

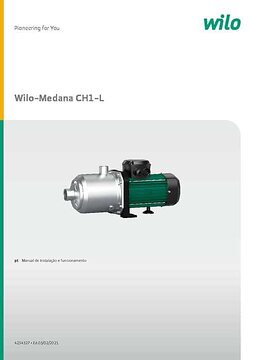

Wilo-Medana CH1-L
