Wilo-Padus PRO

Descrição das séries

Características especiais/vantagens do produto

  • Alta fiabilidade em fluidos abrasivos através de um sistema hidráulico revestido de borracha e impulsor em duplo aço cromado
  • Instalação simples graças ao peso reduzido e união de pressão flexível (vertical/horizontal)
  • Arrefecimento ativo para um uso contínuo seguro
  • Funcionamento contínuo no modo de esvaziar através de um arrefecimento passivo
  • Manutenção simples através de um rápido acesso às peças de desgaste
  • De série com tecnologia de motores IE3 energeticamente eficiente
  • Segurança do funcionamento elevada graças à função de proteção integrada

A bomba submersível transportável para uma drenagem segura e permanente de escavações.

A Wilo-Padus PRO é a bomba submersível para águas sujas ideal para a drenagem de escavações. Graças à sua construção robusta, às combinações de materiais resistentes à abrasão e a um arrefecimento passivo no modo esvaziar, a bomba submersível para águas sujas equipada com um motor IE-3 e com função de proteção integrada é especialmente adequada para o funcionamento contínuo em fluidos abrasivos. Graças ao seu peso reduzido e à ligação da pressão flexível, ela pode ser utilizada de forma flexível. O acesso rápido aos principais componentes simplifica ainda mais o seu arranque e a sua manutenção. Além disso, a Wilo-Padus PRO preenche todas as condições para a digitalização de modo a planear os futuros trabalhos de manutenção de forma ideal.

Tipo de construção

Bomba submersível para águas sujas

Aplicação

Bombeamento de

  • Água poluída
  • Água de processo industrial

Equipamento/função

  • Motor IE3
  • Versão A com interruptor de bóia e disjuntor de proteção do motor
  • Camisa de arrefecimento por circulação do fluido

Equipamento fornecido

  • Bomba com extremidade de cabo livre
  • Bomba com interruptor de bóia e disjuntor de proteção do motor (versão-A)
  • Saída com ligação para tubagem Storz

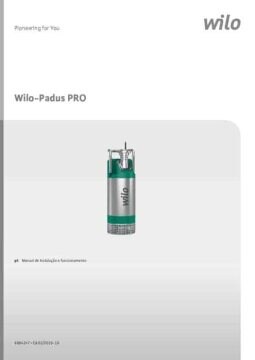

  • Manual de instalação e funcionamento

Código do modelo

Exemplo:

Wilo-Padus PRO M08L/T039-540/A

Padus

Bomba submersível para águas sujas com sistema hidráulico centrífugo

PRO

Série para utilização em estaleiro de construção

M

Impulsor multicanal aberto

08

Diâmetro nominal da ligação da pressão: G3

L

Versão de baixa pressão

T

Modelo da ligação de rede:

M = monofásico

T = trifásico

039

Valor/10 = potência do motor P2 em kW

5

Frequência (5 = 50 Hz, 6 = 60 Hz)

40

Chave para tensão nominal

A

Equipamento elétrico adicional:

Sem complemento = com extremidade do cabo livre

P = com ficha

A = com interruptor de bóia e disjuntor de proteção do motor

Especificações técnicas

  • Ligação de rede: 3~400 V, 50 Hz
  • Tipo de proteção: IP68
  • Profundidade máx. de imersão: 20 m
  • Temperatura do fluido: 3 … 40 °C
  • Comprimento do cabo: 23 m
  • Compressão: Acoplamento Storz tamanho B

Materiais

  • Corpo do motor: EN-AC-AlSi10Mg
  • Camisa de arrefecimento: 1.4404
  • Corpo da bomba: EN-AC-AlSi10Mg + NBR-70
  • Impulsor: 1.4470
  • Filtro de aspiração: 1.4404
  • Veio: 1.4404
  • Vedação:
    • No lado do motor: SiC/SiC
    • Do lado fluido: SiC/SiC
  • Empanques mecânicos vedantes estáticos: NBR

Descrição/construção

Bomba submersível para águas sujas como agregado bloco submersível para a instalação transportável húmida e em poço seco.

Sistema hidráulico

A saída do lado da pressão está construída em forma de ligação roscada vertical com acoplamento Storz. Se necessário, a saída do lado da pressão pode ser alinhada na horizontal. Como impulsores são utilizados impulsores de canal múltiplo semiabertos. A entrada encontra-se equipada com um filtro de aspiração. Deste modo componentes grossos do fluido são filtrados antes da conduta de aspiração.

Motor

São utilizados motores IE3 na versão de corrente alternada e trifásica. Os motores estão equipados com uma monitorização térmica do motor. O arrefecimento é feito através de uma camisa de arrefecimento por circulação do fluido. O uso contínuo é possível submerso e emerso, mesmo no modo de esvaziar.

Existe uma câmara de vedação para a protecção do motor contra a entrada de fluidos. O fluido utilizado é potencialmente biodegradável e não prejudica o meio ambiente.

O cabo de ligação é amovível, o comprimento de cabo é de 23 m e tem extremidades de cabo livres. A versão A está equipada adicionalmente com um interruptor de bóia.

Vedação

A vedação do lado do fluido e do motor é garantida através de dois empanques mecânicos bidirecionais.
