Wilo-Rexa MINI3

A bomba de águas sujas e residuais fiável para a drenagem de águas domésticas e subterrâneas.

A Wilo-Rexa MINI3 é a bomba submersível standard para águas residuais ideal na drenagem doméstica e de terrenos. A sua passagem livre de esferas de 40mm é perfeita para o transporte de água poluída e de água residual livre de matérias fecais. A bomba é utilizada de forma flexível tanto para a instalação húmida estacionária como para a portátil. Se a bomba for instalada no poço da bomba DrainLift WS 50, podem ser bombeadas águas residuais com matéria fecal, pois o sistema está homologado em conformidade com a norma EN 12050-1. Um sistema hidráulico otimizado oferece uma elevada fiabilidade para a utilização universal nos mais diversos fluidos. Graças ao seu design compacto, possibilita a instalação em fossas de drenagem estreitas. A câmara de vedação cheia de óleo e a vedação duplo possibilitam intervalos de manutenção mais longos. O acesso direto aos principais componentes tornam a manutenção muito fácil.

Características especiais/vantagens do produto

  • Rendimento superior e alta segurança do funcionamento graças ao sistema hidráulico otimizado
  • Fácil de instalar também em fossas estreitas de drenagem graças ao design compacto com condensador integrado, peso reduzido e flange roscada
  • Utilização fiável aquando da drenagem nas várias aplicações graças ao impulsor anticorrosivo e entrada do cabo fundida
  • Intervalos de manutenção mais longos graças à câmara de vedação de grande volume e à vedação dupla
  • Manutenção rápida graças ao acesso direto à câmara de vedação e ao corpo da bomba

FAQ

Posso usar a bomba para esgoto proveniente das casas de banho?

Não. Esta bomba está limitada ao uso em águas residuais sem matérias sólidas de acordo com a EN 12050-2.

Posso usar a bomba para águas residuais provenientes de uma cozinha?

Não. Esta bomba está limitada ao uso em águas residuais sem matérias sólidas de acordo com a EN 12050-2.

Qual é o nível minimo de aspiração de água que pode ser alcançado com esta bomba?

O nível mais baixo possível seria o nível da entrada de aspiração, mas assim o ar entraria no hidráulico. Assim sendo, a altura da voluta da bomba é considerada como o nível minímo de água. Na versão transportável a bomba pode ser operada manualmente até ao limite do ar entrar no sistema hidráulico. Para uma instalação fixa, pode ser instalado um reservatório abaixo do nível de água idêntico ao que é possívelfazer com o nosso sistema Wilo-Drainlift Box.

Quero instalar duas bombas monofásicas equipadas com interruptor de bóia: como é que posso usar a bóia de cada bomba?

Deverá desativar o interruptor de bóia fixando-o com a bóia na posição vertical ascendente e em seguida, usar um quadro de comando com os acessórios recomendados. O melhor, se ainda for possível, selecione uma bomba sem bóia.

Descrição das séries

Características especiais/vantagens do produto

  • Rendimento superior e alta segurança do funcionamento graças ao sistema hidráulico otimizado
  • Fácil de instalar também em fossas estreitas de drenagem graças ao design compacto com condensador integrado, peso reduzido e flange roscada
  • Utilização fiável aquando da drenagem nas várias aplicações graças ao impulsor anticorrosivo e entrada do cabo fundida
  • Intervalos de manutenção mais longos graças à câmara de vedação de grande volume e à vedação dupla
  • Manutenção rápida graças ao acesso direto à câmara de vedação e ao corpo da bomba

A bomba de águas sujas e residuais fiável para a drenagem de águas domésticas e subterrâneas.

A Wilo-Rexa MINI3 é a bomba submersível standard para águas residuais ideal na drenagem doméstica e de terrenos. A sua passagem livre de esferas de 40mm é perfeita para o transporte de água poluída e de água residual livre de matérias fecais. A bomba é utilizada de forma flexível tanto para a instalação húmida estacionária como para a portátil. Se a bomba for instalada no poço da bomba DrainLift WS 50, podem ser bombeadas águas residuais com matéria fecal, pois o sistema está homologado em conformidade com a norma EN 12050-1. Um sistema hidráulico otimizado oferece uma elevada fiabilidade para a utilização universal nos mais diversos fluidos. Graças ao seu design compacto, possibilita a instalação em fossas de drenagem estreitas. A câmara de vedação cheia de óleo e a vedação duplo possibilitam intervalos de manutenção mais longos. O acesso direto aos principais componentes tornam a manutenção muito fácil.

Tipo de construção

Bomba submersível para águas residuais para o funcionamento intermitente, para instalação húmida estacionária e portátil.

Aplicação

Bombeamento de

  • Água residual sem matéria fecal
  • Água poluída

Aviso: Se a bomba for instalada no poço da bomba DrainLift WS 50, podem ser bombeadas águas residuais com matéria fecal. O sistema está homologado em conformidade com a norma EN 12050-1.

Equipamento/função

  • Cabo de ligação com
    • Ficha (versão P)
    • Ficha e interruptor de boia (versão A)
    • com extremidade de cabo livre (3~)
  • Monitorização térmica do motor automática

Equipamento fornecido

Bomba com cabo de ligação e

    • Ficha (versão P)
    • Ficha e interruptor de boia (versão A)
    • com extremidade de cabo livre (3~)

Manual de instalação e funcionamento

Código do modelo

Ex.:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Bomba submersível para águas residuais

MINI3

Série

V

Impulsor Vortex

04

Diâmetro nominal da ligação da pressão G 1½

11

Altura manométrica máx. em m

M

Versão da ligação de rede:

M = monofásico

T = trifásico

06

Valor/10 = potência do motor P2 em kW

5

Frequência (5 = 50 Hz, 6 = 60 Hz)

23

Chave para tensão nominal

A

Equipamento elétrico adicional:

  • Sem = com extremidade de cabo livre
  • P = com ficha
  • A = com interruptor de bóia e ficha

5M

Comprimento do cabo de ligação

Especificações técnicas

  • Ligação de rede: 1~ 230 V, 50 Hz ou 3~ 400 V, 50 Hz
  • Modo de funcionamento submerso: S1
  • Modo de funcionamento emerso: S3 15 %
  • Tipo de proteção: IP68
  • Classe de isolamento: F
  • Temperatura dos líquidos: 3 ... 40 °C
  • Passagem livre de objectos sólidos: 40 mm

Materiais

  • Corpo da bomba: Ferro fundido
  • Impulsor: Materiais compósitos
  • Placa de cobertura na conduta de aspiração: Aço inoxidável
  • Corpo do motor: Aço inoxidável
  • Veio: Aço inoxidável
  • Vedação do lado do motor: NBR
  • Vedação do lado fluido: SiC/SiC
  • Vedação estática: NBR

Descrição/construção

Bomba submersível para águas residuais como agregado bloco submersível para instalação submersível portátil no funcionamento intermitente.

Sistema hidráulico

Bomba com impulsor Vortex e uma passagem livre de objetos sólidos de 40 mm. A ligação de pressão está concebida como ligação roscada vertical.

Motor

O motor com refrigeração superficial na versão de corrente alternada (com condensador de serviço integrado) ou trifásica para o arranque direto. O calor é emanado através do corpo do motor directamente para o fluido circundante. Os motores podem ser submersos no funcionamento contínuo (S1) e emersos no funcionamento intermitente (S3).

O motor está equipado com uma monitorização térmica do motor automática. Isto é, o motor é desligado em caso de sobreaquecimento e volta a ligar-se automaticamente depois de arrefecer.

O cabo de ligação tem um comprimento de 5 m ou 10 m está disponível nas seguintes versões:

  • Com extremidades de cabo livres
  • Com ficha
  • Com interruptor de bóia e ficha

Vedação

A vedação realiza-se com um empanque mecânico do lado do fluido e com um anel de vedação do veio do lado do motor. Entre os empanques mecânicos encontra-se uma câmara de vedação com enchimento de óleo branco.

Campo de referência total

Wilo-Rexa MINI3

Downloads

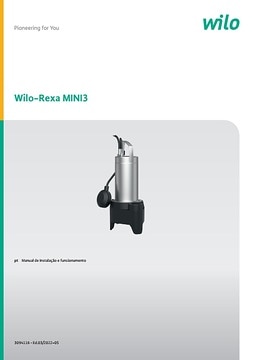

Wilo-Rexa MINI3
