CronoTwin-DL-E 65/220-22/2

Foaie de date

Date hidraulice
  • Indice de randament minim (MEI)
    0.4
  • Presiune de lucru maximă p
    16 bar
  • Temperatura fluidului pompat min. Tmin
    -20 °C
  • Temperatura fluidului pompat max. Tmax
    140 °C
  • Temperatură ambiantă min. Tmin
    0 °C
  • Temperatură ambiantă max. Tmax
    40 °C
Date tehnice motor
  • Alimentare electrică
    3~440 V, 50 Hz
  • Clasă de eficiență motor
    IE4
  • Putere nominală a motorului P2
    22.00 kW
  • Curent nominal IN
    38.70 A
  • Turație nominală n
    2900 rpm
  • Turație max. nmax
    2900 rpm
  • Producere de perturbații
    EN 61800-3
  • Rezistență la perturbații
    EN 61800-3
  • Clasă de izolație
    F
  • Protection class motor
    IP55
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    EN-GJL-200
  • Arbore
    1.4122
  • Garnitură arbore
    AQ1EGG
  • Piesă intermediară
    5.1301, acoperit cu KTL
Lichide aprobate (alte lichide la cerere)
  • Apă de încălzire (conform VDI 2035)
    da
  • Ulei agent termic
    Model special contra cost
  • Apă de răcire și rece
    da
  • Amestec de apă-glicol (la 20 – 40 % de glicol pe vol. și temperatura fluidului pompat ≤ 40 °C)
    da
Dimensiuni de instalare
  • Lungimea pompei L0
    475 mm
  • Racord conductă la aspirație RPS
    DN 65
  • Racord conductă pe refulare RPD
    DN 65
Informații despre comenzi
  • Greutate netă aprox. m
    527 kg
  • Produs
    Wilo
  • Denumire produs
    CronoTwin-DL-E 65/220-22/2
  • Număr articol
    2153812

Text de licitație

Pompă cu două rotoare uscate cu formă constructivă inline, pentru montaj pe conductă sau pe fundaţie, cu convertizor de frecvenţă integrat, pentru reglarea electronică printre altele în funcţie de presiunea diferenţială constantă sau variabilă (Δp-c/Δp-v).

Tip constructiv:

  • Pompă centrifugă monoetajată de joasă presiune
  • Carcasă în spirală de concepţie inline (ştuţuri de aspiraţie şi presiune cu aceleaşi flanşe pe o linie), flanşă PN 16 – perforată conform EN 1092-2
  • Racorduri cu prize de presiune (R 1/8) pentru traductor de presiune diferențială integrat (varianta ...-R1 fără traductor de presiune diferențială)
  • Carcasa pompei și flanșa motorului acoperite prin cataforeză, ca dotare de serie
  • Etanşare mecanică pentru pomparea apei până la T=140 °C. Până la Tmax= +40 °C este permisă adăugarea unei soluţii de glicol în fracţiune volumetrică de 20 până la 40%
  • Etanşări mecanice speciale pentru amestecuri apă/glicol cu fracţia volumică a glicolului diferită de 20–40 % şi cu o temperatură a fluidului pompat ≤ 40 °C sau alte fluide pompate în afară de apă (preţ suplimentar).

Accesorii:

  • Console pentru fixarea pe fundație
  • Monitor IR
  • Modul IF PLR
  • Modul IF LON
  • Modul IF Modbus
  • Modul IF BACnet
  • Modul IF CAN
  • Sisteme de reglare VR-HVAC/CCe-HVAC/SCe-HVAC
  • Seturi de traductoare de presiune diferenţială (DDG) 0-10 V pentru pompe varianta ...–R1

Echipare pentru producția de serie:

  • Panou de comandă manuală cu un singur buton pentru:
    • Pompă pornit/oprit
    • Reglajul valorii de referință, respectiv al turației
    • Selectarea modului de reglare: Δp-c (presiune diferențială constantă), Δp-v (presiune diferențială variabilă), reglaj PID, n-constant (dispozitiv de reglare)
    • Selectarea regimului de funcţionare în cazul funcţionării cu pompe cu două rotoare (regim principal/alternant, funcţionare în paralel)
    • Configurarea parametrilor de funcționare
    • Validarea erorilor
  • Ecran pompă pentru afișarea:
    • Mod de control
    • Valoare de referință (de exemplu pentru presiunea diferențială sau turație)
    • Mesaje de eroare și de avertisment
    • Valori efective (de exemplu pentru puterea absorbită, valoarea efectivă a senzorului)
    • Date de exploatare (de exemplu ore de funcționare, consum de energie)
    • Date suplimentare (de exemplu starea releelor SSM și SBM)
    • Date ale mașinii (de exemplu denumirea pompei)

Funcții suplimentare:

  • Interfeţe: Intrare de comandă „Prioritate DEZACTIVATĂ”, „Alternare externă a pompelor”, intrare analogică 0–10 V, 2–10 V, 0–20 mA, 4–20 mA pentru modul de acţionare manuală (DDC) sau pentru reglarea de la distanţă a valorilor de referinţă, intrare analogică 0–10 V, 2–10 V, 0–20 mA, 4–20 mA pentru semnalul de valoare efectivă al senzorului de presiune, interfaţă IR pentru comunicare fără fir cu modulul de comandă şi de service stick IR/monitor IR Wilo, slot pentru module IF Wilo pentru conectarea la sistemul de automatizare a clădirii, semnalizare configurabilă, fără potenţial electric pentru avarie şi funcţionare/funcţionalitate, interfaţă pentru comunicarea cu pompele cu două rotoare
  • Motor trifazat cu convertizor de frecvenţă
  • Gestionarea integrată a pompelor cu două rotoare
  • Interval de timp reglabil pentru alternarea pompelor
  • Protecție totală integrată a motorului
  • Diferite moduri de funcţionare pentru utilizarea în instalaţii de încălzire (HV) sau instalaţii de climatizare (AC)
  • Blocare acces
  • Diferite interfeţe pentru comanda manuală: Standard/service
Date de funcționare
  • Fluid pompat
    Water
  • Presiune de lucru maximă PN
    16 bar
  • Indice de randament minim (MEI)
    0.4
Date tehnice motor
  • Clasă de eficiență motor
    IE4
  • Producere de perturbații
    EN 61800-3
  • Rezistență la perturbații
    EN 61800-3
  • Alimentare electrică
    3~440 V, 50 Hz
  • Putere nominală P2
    22000.0 W
  • Turație max. nmax
    2900 rpm
  • Curent nominal IN
    38.70 A
  • Clasă de izolație
    F
  • Protection class motor
    IP55
  • Protecția motorului
    integrat
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    EN-GJL-200
  • Arbore
    1.4122
  • Garnitură arbore
    AQ1EGG
  • Piesă intermediară
    5.1301, acoperit cu KTL
Dimensiuni de instalare
  • Racord conductă la aspirație RPS
    DN 65
  • Racord conductă pe refulare RPD
    DN 65
  • Lungime constructivă l0
    475 mm
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    CronoTwin-DL-E 65/220-22/2
  • Greutate netă aprox. m
    527 kg
  • Număr articol
    2153812

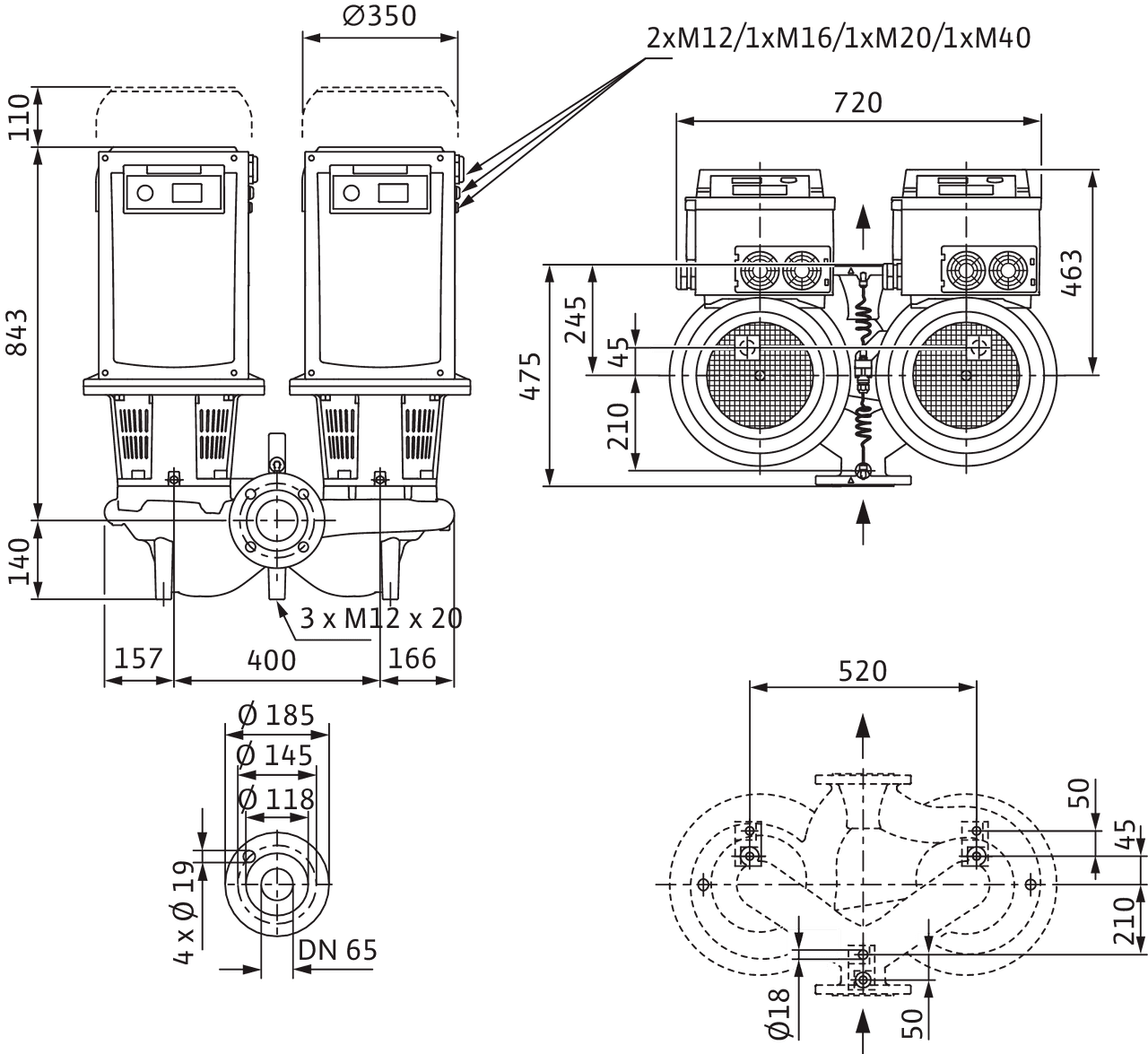

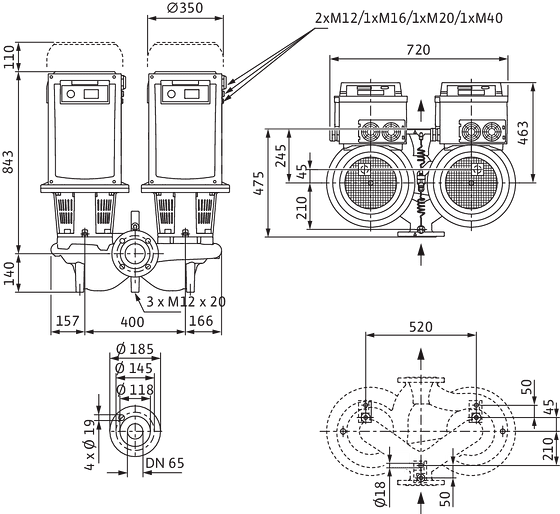

Dimensiuni și desene de execuție

CronoTwin-DL-E 65/220-22/2

CronoTwin-DL-E 65/220-22/2
CronoTwin-DL-E 65/220-22/2

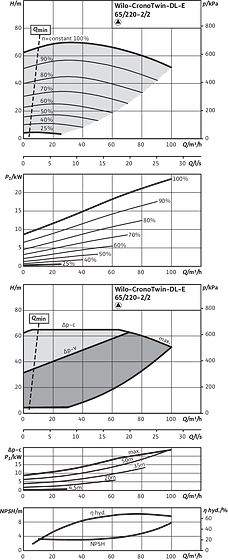

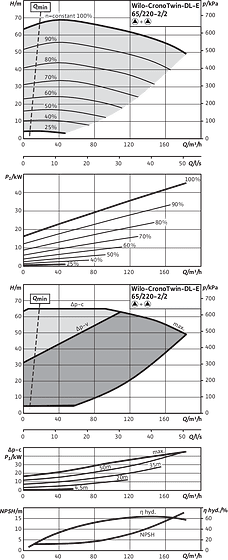

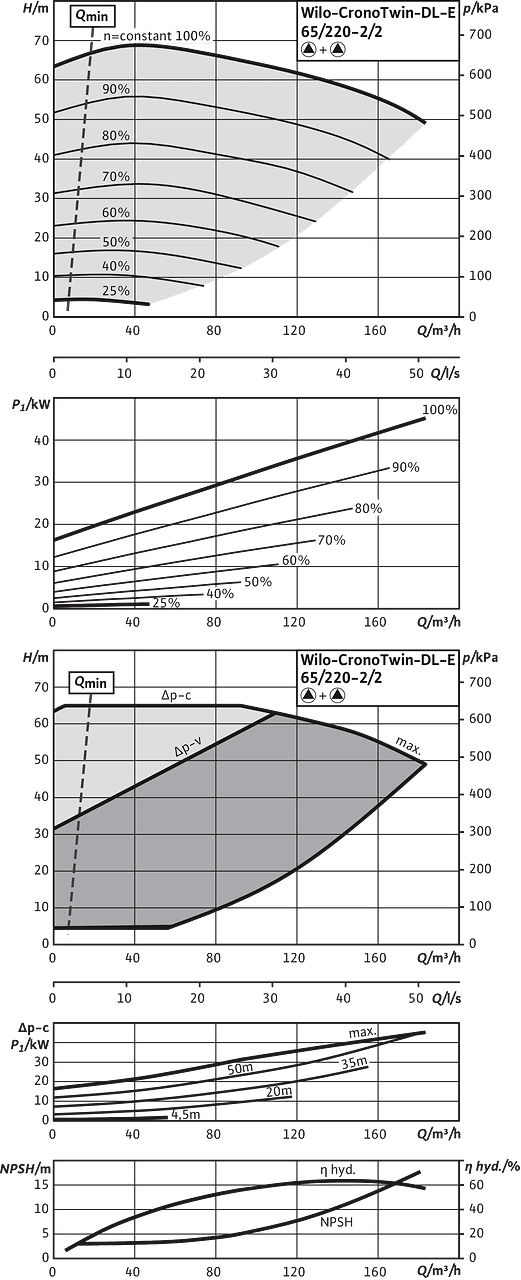

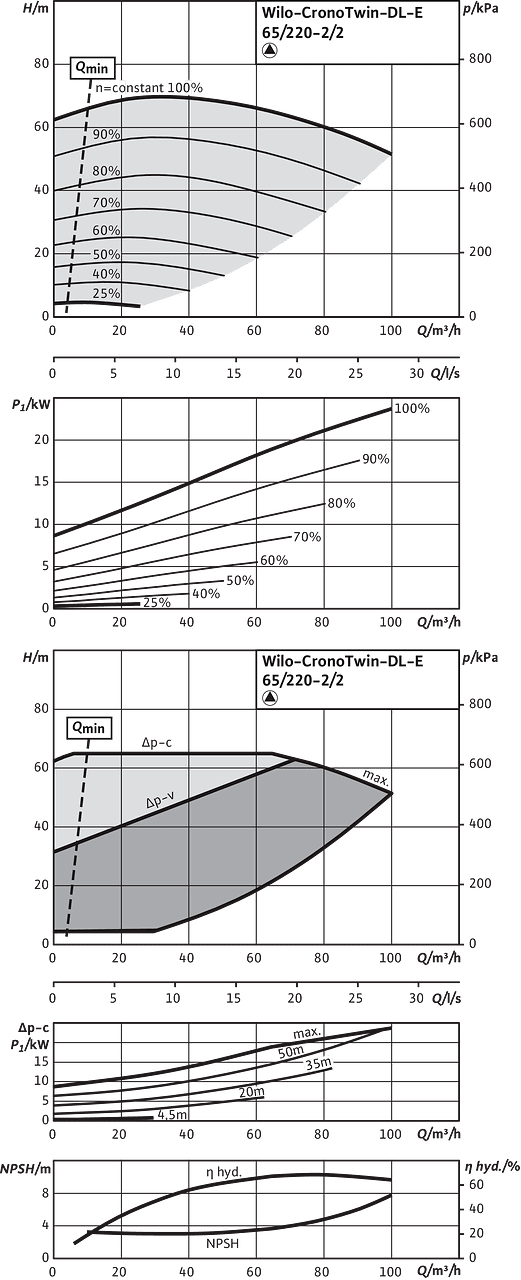

Curbe caracteristice

CronoTwin-DL-E 65/220-22/2, 2-pole - individual operation

CronoTwin-DL-E 65/220-22/2, 2-pole - individual operation

CronoTwin-DL-E 65/220-22/2, 2-pole - parallel operation

CronoTwin-DL-E 65/220-22/2, 2-pole - parallel operation
CronoTwin-DL-E 65/220-22/2, 2-pole - individual operation
CronoTwin-DL-E 65/220-22/2, 2-pole - parallel operation

Plan de borne

IL-E

IL-E

L1, L2, L3:Alimentare electrică: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz
PE:Racord conductor de protecţie
DDG:Racord pentru traductorul de presiune diferenţială
In1 (1):Intrarea valoare efectivă 0-10 V/0-20 mA; 2-10 V/4-20 mA
GND (2):Racord la masă pentru In1 şi In2
+ 24 V (3):Tensiune de curent continuu pentru un consumator/traductor extern.. Sarcină max. 60 mA
In2:Intrare valoare impusă 0-10 V/0-20 mA; 2-10 V/4-20 mA
MP:Multi Pump, interfaţă pentru managementul pompelor cu două rotoare
Ext. Off:Intrare de comandă „prioritate OPRITĂ“Pompa poate fi pornită sau oprită printr-un contact extern, fără potenţial (24 V DC/10 mA).
SBM:*Semnalizare generală de funcţionare, fără potenţial (contact bipoziţional conform VDI 3814)
SSM:*Semnalizare generală de defecţiune, fără potenţial (contact bipoziţional conform VDI 3814)
AUX:Alternarea externă a pompelor (numai la funcţionarea cu pompe cu două rotoare). Cu ajutorul unui contact extern, fără potenţial, se poate realiza alternarea pompelor (24 V DC/10 mA)
Întrerupător DIP:1: Comutare între modul de funcţionare (O) şi modul service (S)2: Activarea / dezactivarea meniului pentru blocarea accesului
Opţiune:Module IF pentru conectarea la sistemul de automatizare a clădirii

* Capacitatea de încărcare a contactelor pentru SBM şi SSM:

min.: 12 V DC/10 mA

max.: 250 V AC/1 A

IL-E

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    CronoTwin-DL-E 65/220-22/2
  • Număr EAN
    4048482551197
  • Număr articol
    2153812
  • Greutate brută aprox. m
    551.2 kg
  • Greutate netă aprox. m
    527 kg
  • Lungime totală L
    982.5 mm
  • Înălțime fără ambalaj H
    654 mm
  • Culoare
    Verde
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Europalet
  • Număr per strat
    1
  • Lățime fără ambalaj L
    750.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
