Degassing and Refill Automat Tagus vac 10

Foaie de date

Date tehnice
  • Curent nominal IN
    5.3 A
  • Rezistenţă max. contacte
    1~ 230V 50 Hz 3A
  • Putere nominală P2 P2
    1.1 W
  • Interfață
    RS485 (TIA-485A), izolat optic
  • Grad de protecție
    IP54
  • Conexiune intrare
    G ¾
  • Conexiune ieșire
    G ¾
  • Lungime constructivă l0
    740 mm
  • Nivelul de zgomot
    55 dB
  • Siguranță la suprapresiune
    8
  • Presiune de umplere ulterioară min.
    2 bar
  • Presiune de umplere ulterioară max.
    8 bar
  • Limită maxim permisă pentru glicol în %
    30 %
  • Volumul rezervorului de acumulare V
    80 l
Date de funcționare
  • Presiune de lucru minimă
    0.8
  • Presiune de lucru maximă PN
    4 bar
  • Temperatura fluidului pompat min.
    -10 °C
  • Temperatura fluidului pompat max.
    70 °C
  • Temperatură ambiantă max.
    45 °C
  • Temperatură ambiantă min.
    3 °C
Informații despre comenzi
  • Greutate m
    40.00 kg
  • Produs
    Wilo
  • Denumire produs
    Degassing and Refill Automat Tagus vac 10
  • Nr. art.
    2198925
  • Instalarea
    Vertical

Text de licitație

Mașină de degazificare și reumplere

Sistemul de degazificare cu vid, Tagus vac, este conceput pentru degazificare activă și alimentare ulterioară automată a circuitelor închise de încălzire și de apă de răcire, fie cu instalații de expansiune cu presiune variabilă, fie cu sisteme de expansiune cu presiune constantă.

Degazificare activă și centrală datorită tehnologiei brevetate cu inel Pall și principiului vidului. Dispozitivul de degazificare poate fi instalat în instalații cu volume de sistem de până la 80 m³ (Tagus vac 10) sau 100 m³ (Tagus vac 20/30).

Dispozitivul de degazificare de vid este montat pe un cadru și constă din unitatea de reglaj, rezervorul de decompresie (care conține inelele Pall și este echipat cu un orificiu de dezaerisire în partea superioară), pompa, robinetele electromagnetice de pe partea instalației și partea de umplere. Alimentarea automată cu apă este controlată fie printr-un sistem de expansiune cu presiune constantă, prin intermediul unui contact cu potențial de deconectare (pornit-oprit), fie independent prin degazificare, dacă este conectat la un sistem de expansiune cu presiune variabilă.

Un modul de pompare pentru ridicarea presiunii inclusiv o protecție fără retenție, un contor de apă, un filtru de particule și o vană pot fi instalate în plus și pot fi comandate opțional.

În timpul modului de degazificare, robinetul electromagnetic se deschide pe partea instalației. În cazul în care pompa pornește, limitatoarele de debit integrate se deschid și debitele din interiorul camerei sunt coborâte. Gazele dizolvate sunt acumulate pe inelele Pall și sunt evacuate de pompă și de golirea automată, cu un dispozitiv de protecție la dezaerisire. Acest lucru permite o degazificare eficientă chiar și la presiune înaltă în instalație.

Timpii de funcționare pot fi reglai individual, prin intermediul unității de reglaj. În plus, puteți alege între două moduri de funcționare pentru degazificare: degazificare normală și degazificare turbo.

În modul automat de alimentare ulterioară, robinetul electromagnetic se închide pe partea de intrare, în timp ce se închide robinetul electromagnetic instalat pe partea de apă. În camera de decompresie pătrunde apa proaspătă care urmează să fie degazificată și degazificarea umple din nou instalația.

Dispozitivul de degazificare cu vid este echipat cu un contact fără potențial, care permite o alarmă generală la distanță. Dispozitivele de degazificare cu vid trebuie instalate cu o derivație, în tronson de retur. Temperatura fluidului pompat a dispozitivului de degazificare nu trebuie să depășească 70 °C.

Dispozitivul de degazificare și automatul de umplere Tagus vac pot fi utilizate împreună cu un vas de expansiune cu membrană Wilo Sinum sau cu un automat de expansiune.

Unitate de reglaj

• Unitate de reglaj centrală complet automatizată

• Carcasă panou electric de distribuție cu gradul de protecție IP54

• Meniul unității de reglaj este disponibil în 18 de limbi

• Semnalare generală de defecţiune prin contacte fără potenţial

• Regulatorul poate fi programat la cerere

• Conexiune la BMS posibilă (RS 485)

Pompă

Pompele cu etanșare mecanică din seria constructivă MHI sunt integrate în dispozitivul de degazificare Tagus vac, pentru instalațiile de încălzire și instalațiile de răcire.

Instalație de dezaerisire

Instalația de dezaerisire este montată pe partea superioară a instalației pentru dezaerisirea fluidului pompat și constă din:

• Dispozitiv automat de dezaerisire cu vană închidere pentru aerisirea continuă a fluidului pompat

În conformitate cu următoarele directive CE:

• Directiva privind echipamentele tehnice 2006/42/EG

• Directiva europeană privind echipamentele sub presiune 2014/68/UE

Conținutul livrării:

• Automat de degazificare și reumplere (set premontat)

• Panou de control

• Instrucțiuni de montaj și exploatare ale Tagus vac

• Instrucțiuni de montaj și exploatare ale pompei integrate Wilo

Date tehnice
  • Conexiune intrare
    G ¾
  • Racord
    G ¾
  • Lungime L
    325 mm
  • Înălțime H
    1270 mm
  • Presiune de umplere ulterioară max.
    8 bar
  • Presiune de lucru maximă PN
    4 bar
  • Presiune de lucru minimă
    0.8
  • Domeniu de reglaj presiune max.
    3.5 bar
  • Domeniu de reglaj presiune min.
    0.8 bar
  • Siguranță la suprapresiune
    8
  • Nr. art.
    2198925
  • Cod EAN
    4048482838427
  • Produs
    Wilo
  • Greutate m
    40.00 kg

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Degassing and Refill Automat Tagus vac 10
  • Număr EAN
    4048482838427
  • Număr articol
    2198925
  • Greutate brută aprox. m
    45.5 kg
  • Greutate netă aprox. m
    40 kg
  • Lungime totală L
    325.0 mm
  • Înălțime fără ambalaj H
    1270 mm
  • Culoare
    alb
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Europalet
  • Număr per strat
    1
  • Lățime fără ambalaj L
    740.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1

Downloads

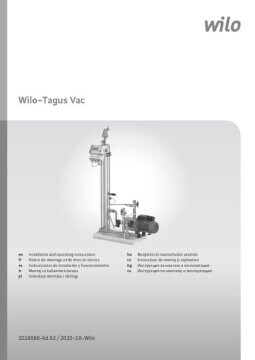

Wilo-Tagus
