Drain MTC 32F49.17/66Ex (3~400 V)

Foaie de date

Date de funcționare
  • Înălțime de pompare max.
    49 m
  • Debit max.
    17 m³/h
  • Debit optim
    17 m³/h
  • Înălțime de pompare optimă
    49 m
  • Racord de refulare
    DN 32
  • Diametru nominal flanșă
    DN 32
  • Standard conexiune ieșire
    EN 1092-2
  • Presiune de lucru maximă
    6 bar
  • Mod de funcționare (imersat)
    S1
  • Mod de funcționare (în afara apei)
    S3-30%
  • Adâncime maximă de imersare
    10.00 m
  • Temperatura fluidului pompat max.
    40 Celsius
  • Temperatura fluidului pompat min.
    3 Celsius
  • Greutate brută aprox.
    92.0 kg
Unitate
  • Presiune de lucru maximă
    6 bar
  • Adâncime maximă de imersare
    10.00 m
  • Temperatura fluidului pompat min.
    3 Celsius
  • Temperatura fluidului pompat max.
    40 Celsius
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Toleranță tensiune
    ±10 % %
  • 13.2 A
  • Curent de pornire
    58 A
  • Factor de putere
    0.86
  • Tip de pornire
    Stea-triunghi (SD)
  • Frecvență max. a comutării
    50 1/h
  • Mod de funcționare (imersat)
    S1
  • Mod de funcționare (în afara apei)
    S3-30%
  • Grad de protecție
    IP68
  • Putere absorbită P1(Q=max.) rotoare hidraulice selectate * număr de pompe
    7700 W
  • Putere nominală P1 max.
    7700 W
  • Putere nominală mecanică
    6.60 kW
  • Putere arbore P2(Q=max.) rotoare hidraulice selectate * număr de pompe
    6600 W
Echipare/funcționare
  • Protecție pentru temperatura motorului integrată
    Bimetal
  • Supraveghere a etanșeității motorului
    no
  • Supravegherea etanșeității camerei de scurgere
    no
Cablu
  • Lungime cablu de conectare
    10.0 m
  • Tip cablu
    H07RN-F
  • Secțiunea cablului
    10G2,5
Materiale
  • Carcasă pompă
    5.1301, EN-GJL-250
  • Arbore
    1.7225, 42CrMo4
  • Material motor
    5.1301, EN-GJL-250
  • Material etanșare
    NBR
  • Rotor hidraulic
    5.3200, EN-GJS-500-7
Dimensiuni de instalare
  • Racord conductă pe refulare
    DN 32
Informații despre comenzi
  • Greutate netă aprox.
    90.00 kg
  • Produs
    Wilo
  • Denumire produs
    Drain MTC 32F49.17/66Ex (3~400 V)

Dimensiuni și desene de execuție

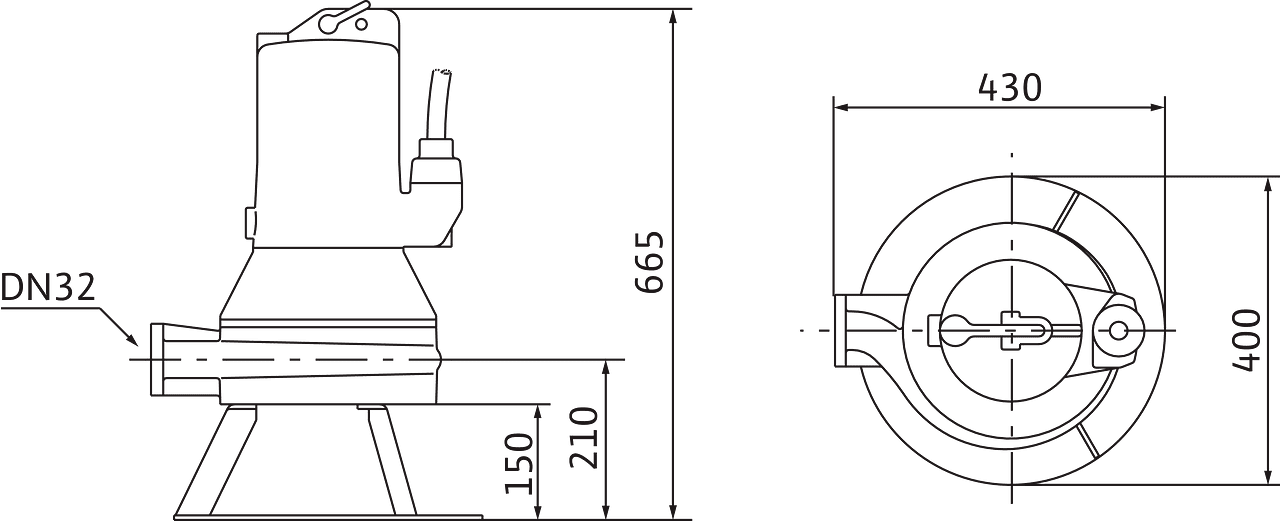

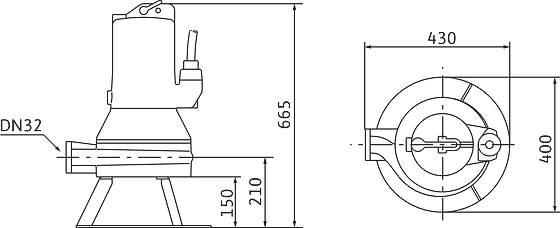

Wilo-Drain MTC 32F49... - Portable wet well installation

Wilo-Drain MTC 32F49... - Portable wet well installation

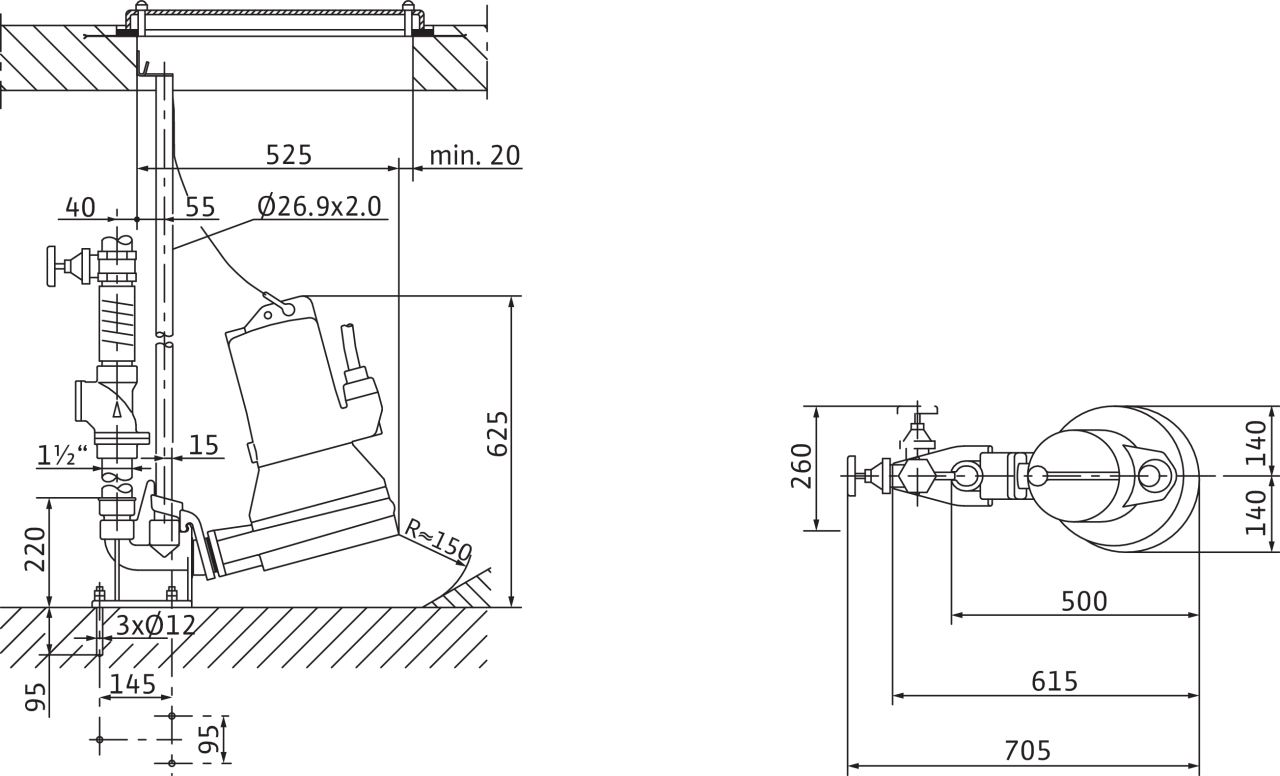

Wilo-Drain MTC 32F49... - Stationary wet well installation

Wilo-Drain MTC 32F49... - Stationary wet well installation
Wilo-Drain MTC 32F49... - Portable wet well installation
Wilo-Drain MTC 32F49... - Stationary wet well installation

Curbe caracteristice

Wilo-Drain MTC — 50 Hz — No. of poles: 2

Wilo-Drain MTC — 50 Hz — No. of poles: 2

Pump curves in accordance with ISO 9906, class 3B, paragraph 4.2.2.

Wilo-Drain MTC — 50 Hz — No. of poles: 2

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Drain MTC 32F49.17/66Ex (3~400 V)
  • Număr EAN
    4016322995968
  • Descriere
    2081264
  • Greutate brută aprox.
    92.0 kg
  • Greutate netă aprox.
    90.00 kg
  • Lungime totală
    430.0 mm
  • Înălțime fără ambalaj
    515 mm
  • Culoare
    Verde
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Cutie de carton
  • Număr per strat
    1
  • Lățime fără ambalaj
    400.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1

Text de licitație

Pompă submersibilă pentru ape uzate complet submersibilă, cu tocător extern, pentru montare imersată verticală. Pomparea apei uzate cu conţinut de fecaloide precum şi a apei uzate municipale şi industriale, inclusiv cu impurităţi de mari dimensiuni. Agregat complet din fontă cenuşie, etanşare pe latura pompei din SiC/SiC. Conductă de refulare cu refulare pe orizontală, cu racord flanşă. Motor cu răcire prin suprafață în versiune cu curent trifazat, cu monitorizare termică a motorului, cameră de etanșare și autorizație pentru spații cu pericol de explozie. Cablu de conectare longitudinal etanș, cu capăt liber al cablului.

Date de funcționare
  • Înălțime de pompare max.
    49 m
  • Fluid pompat
    Water
Unitate
  • Presiune de lucru maximă
    6 bar
  • Presiune de lucru maximă
    5 bar
  • Adâncime maximă de imersare
    10.00 m
  • Temperatura fluidului pompat min.
    3 Celsius
  • Temperatura fluidului pompat max.
    40 Celsius
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Toleranță tensiune
    ±10 % %
  • 13.2 A
  • Curent de pornire
    58 A
  • Factor de putere
    0.86
  • Tip de pornire
    Stea-triunghi (SD)
  • Frecvență max. a comutării
    50 1/h
  • Mod de funcționare (imersat)
    S1
  • Mod de funcționare (în afara apei)
    S3-30%
  • Grad de protecție
    IP68
  • Putere absorbită P1(Q=max.) rotoare hidraulice selectate * număr de pompe
    7700 W
  • Putere nominală P1 max.
    7700 W
  • Putere nominală mecanică
    6.60 kW
  • Putere arbore P2(Q=max.) rotoare hidraulice selectate * număr de pompe
    6600 W
Echipare/funcționare
  • Supraveghere a etanșeității motorului
    no
  • Supravegherea etanșeității camerei de scurgere
    no
Cablu
  • Lungime cablu de conectare
    10.0 m
  • Tip cablu
    H07RN-F
  • Secțiunea cablului
    10G2,5
Materiale
  • Carcasă pompă
    5.1301, EN-GJL-250
  • Arbore
    1.7225, 42CrMo4
  • Material motor
    5.1301, EN-GJL-250
  • Material etanșare
    NBR
  • Rotor hidraulic
    5.3200, EN-GJS-500-7
Dimensiuni de instalare
  • Racord conductă pe refulare
    DN 32
Informații despre comenzi
  • Greutate netă aprox.
    90.00 kg
  • Produs
    Wilo
  • Denumire produs
    Drain MTC 32F49.17/66Ex (3~400 V)
  • Descriere
    2081264
