Economy CO-1 MVIS 408/ER/ (PN 16)

Foaie de date

Date hidraulice
  • Presiune de lucru maximă PN
    16 bar
  • Racord de refulare
    G 1¼
  • Temperatura fluidului pompat min. Tmin
    3 °C
  • Temperatura fluidului pompat max. Tmax
    50 °C
  • Temperatură ambiantă min. Tmin
    5 °C
  • Temperatură ambiantă max. Tmax
    40 °C
Date tehnice motor
  • Alimentare electrică
    3~230-400 V, 50 Hz
  • Putere nominală a motorului P2
    2,20 kW
  • Curent nominal IN
    8,50 A
  • Turație nominală n
    2900 1/min
  • Tip de pornire
    Direct online (DOL)
  • Grad de protecție motor
    IP44
  • Grad de protecţie panou de alarmare
    IP54
Materiale
  • Carcasă pompă
    Stainless steel
  • Rotor hidraulic
    Stainless steel
  • Arbore
    Stainless steel
  • Material etanșare
    EPDM
  • Material conducte
    Stainless steel
Dimensiuni de instalare
  • Racord conductă pe refulare DNd
    R 1¼
  • Racord conductă la aspirație DNs
    Rp 1¼
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy CO-1 MVIS 408/ER/ (PN 16)
  • Număr EAN
    4016322528012
  • Număr articol
    2504334
  • Greutate netă aprox. m
    67 kg
  • Greutate brută aprox. m
    91,0 kg
  • Dimensiuni lungime cu ambalaj
    1200 mm
  • Dimensiuni înălțime cu ambalaj
    1200 mm
  • Dimensiuni lățime cu ambalaj
    800 mm
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Europalet
  • Cantitate de comandă minimă
    1

Text de licitație

Modul compact de pompare pentru ridicarea presiunii, pentru conectare directă sau indirectă. Format dintr-o pompă centrifugă de înaltă presiune, verticală, cu aspiraţie normală în varianta cu rotor umed. Gata asamblat, pregătit de racordare, cu sistem de conducte din oţel inoxidabil montat pe cadru de bază, incl. unitate de comandă/reglaj cu toate dispozitivele de măsurare şi de reglaj necesare.

Pentru alimentarea cu apă şi ridicarea presiunii în mod complet automat în clădiri de locuinţe, birouri şi administrative, hoteluri, spitale, magazine (conform domeniului de aplicare a DIN 1988 şi DIN EN 806, sunt necesare instalaţii cu o pompă de rezervă), precum şi sisteme industriale.

Pentru pomparea apei potabile, a apei tehnologice, a apei de răcire, a apei pentru stingerea incendiilor (cu excepţia instalaţiilor de stingere a incendiilor conform DIN14462 şi cu aprobarea autorităţilor locale pentru protecţia împotriva incendiilor) sau a altor tipuri de ape care nu atacă mecanic sau chimic materialele folosite, respectiv nu conţin elemente abrazive sau cu fibre lungi.

Particularităţi/Avantaje ale produsului

  • Construcţie cu autoaerisire în timpul funcţionării
  • Omologare WRAS/ KTW a pompei pentru toate componentele care intră în contact cu fluidul pompat
  • Pompă din seria Multivert MVIS în combinaţie cu motor trifazat cu rotor umed pentru funcţionare silenţioasă
  • Cu până la 20 dB[A] mai silenţios decât modulele convenţionale cu performanţă hidraulică asemănătoare
  • Piesele care intră în contact cu lichidul pompat sunt rezistente la coroziune
  • Regulator Economy complet electronic (ER1) cu sistem de reglare şi leduri pentru afişarea stării instalaţiei, intrări şi ieşiri digitale
  • Verificare din fabrică şi setare preliminară pe perimetrul optim de activitate (incl. certificat de recepţie în conformitate cu EN10204 - 3.1)

Dotare şi funcţii

  • Pompă centrifugă de înaltă presiune, din oţel inoxidabil, seria constructivă MVIS
  • Cadru de bază din oţel galvanizat electrolitic, cu amortizoare de vibraţii cu înălţime reglabilă pentru izolare fonică
  • Vană de izolare pe refulare
  • Clapetă de reţinere pe refulare
  • Vas sub presiune cu membrană 8 l, PN16 incl. armătură de trecere conform DIN 4807, refulare
  • Presostat (6/10/16 bar), pe refulare
  • Manometru, refulare
  • Comandă automată a pompei prin intermediul

Regulator Economy (ER), în carcasă de oţel vopsită cu lac structurat RAL 7035, grad de protecţie IP 54, compus din alimentare internă cu tensiune de comandă, sistem electronic de reglaj şi module de intrare şi ieşire digitale

Comandă/ Afişaj

  • Regulator Economy complet electronic (ER1) compus din alimentare internă cu tensiune, sistem electronic de reglaj, intrări şi ieşiri analoage şi digitale
  • Reglarea parametrilor de lucru prin intermediul potenţiometrului, comutatorului cu cârlig şi comutatorului rotativ
  • Leduri pentru afişarea stării instalaţiei (funcţionare/avarie/lipsa apei)
  • Reglarea modului de funcţionare a pompei prin intermediul comutatorului H-0-A
  • Întrerupător principal

Automatizare

  • Reglare bipoziţională complet automată pentru o pompă cu turaţie fixă
  • Conectarea pompei prin intermediul presostatului în funcţie de constanta de presiune, întrerupător p-c sau plutitor cu contacte electrice în funcţie de nivelul de umplere
  • Regimul de funcţionare al pompelor poate fi ales liber (manual, oprit, automat)
  • Rodajul automat al pompei (impuls de pompare):
    • Cu posibilitate de activare
    • Timp între două rodaje (cca 10 s) zece ore
  • Întrerupător H-0-A (funcţionare manual-0-automat): Selectarea regimului de funcţionare a pompelor şi regim manual în caz de defectare a unităţii de reglaj manual (Regim de urgenţă/test la reţea, protecţia motorului WSK existentă, cu resetare programată în timp), 0 (pompă deconectată – imposibilă conectarea de la unitatea de comandă) şi Auto (pompă pentru regim automat deblocată de la unitatea de comandă), validarea mesajelor de eroare în poziţia 0

Monitorizare

  • Supravegherea internă a curentului motorului cu convertizor sau
  • Protecţia externă a motorului cu senzori de temperatură (PTC) respectiv senzor cu contacte în înfăşurări (WSK)
  • Asigurarea cablurilor de alimentare a pompelor cu siguranţe de protecţie a aparatelor (siguranţe fuzibile)
  • Monitorizarea valorilor max. şi min. ale sistemului cu posibilitatea de reglare a timpilor de temporizare şi a valorilor
  • Protecţie la lipsa apei prin intermediul unui contact de ex. plutitor cu contacte electrice sau întrerupător manometric
  • Protecţie opţională la lipsa apei cu ajutorul unor electrozi sau al unor relee de nivel

Interfeţe

  • Contact fără potenţial (24V/CC, 1A) pentru semnalizarea colectivă de avarie (SSM)
  • Intrare pentru senzorul de protecţie la lipsa apei

Accesorii opţionale (montaj din fabrică sau ulterior, după consultare tehnică)

  • Protecţie la lipsa apei SK 277, releu de nivel SR-NW
  • Presostat, mesaj de regim

Accesorii recomandate (comandate separat)

  • Set opţional de montaj WMS pentru semnalizarea lipsei apei
  • Conducte flexibile de racord sau compensatori
  • Rezervor preliminar pentru sisteme de separare.
  • Vas sub presiune cu membrană

Norme respectate

  • Regulamente tehnice pentru instalaţii pentru apă potabilă (TRWI) DIN 1988 (EN806)
  • Vase sub presiune cu membrană / vase de expansiune DIN 4807
  • Echiparea instalaţiilor de înaltă tensiune cu dispozitive electronice de lucru EN 50178
  • Echiparea electrică a maşinilor EN 60204-1
  • Asigurarea aparatelor electrice pentru uz cascnic şi alte scopuri similare EN 60335-1
  • Combinaţii de panouri de automatizare de joasă tensiune EN 60439-1/ 61439-1
  • Imunitate la interferenţe pentru domenii industriale EN 61000-6-2
  • Producere de perturbaţii EMV pentru spaţiul locuit, spaţii comerciale sau de birouri precum şi întreprinderi mici EN 61000-6-3
Date de funcționare
  • Fluid pompat
    Water
  • Număr de pompe
    1
  • temperatura fluidului pompat T
    3 °C
  • temperatură ambiantă T
    5 °C
  • Presiune de lucru maximă PN
    16 bar
  • Presiune de intrare
    6 bar
Date tehnice motor
  • Alimentare electrică
    3~230-400 V, 50 Hz
  • Putere nominală a motorului P2
    2,20 kW
  • Curent nominal IN
    8,50 A
  • Turație nominală n
    2900 1/min
  • Clasă de izolație
    F
  • Grad de protecție motor
    IP44
  • Grad de protecţie panou de alarmare
    IP54
Materiale
  • Carcasă pompă
    Stainless steel
  • Rotor hidraulic
    Stainless steel
  • Arbore
    Stainless steel
  • Material etanșare
    EPDM
  • Material conducte
    Stainless steel
Dimensiuni de instalare
  • Racord conductă la aspirație DNs
    Rp 1¼
  • Racord conductă pe refulare DNd
    R 1¼
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy CO-1 MVIS 408/ER/ (PN 16)
  • Greutate netă aprox. m
    67 kg
  • Număr articol
    2504334

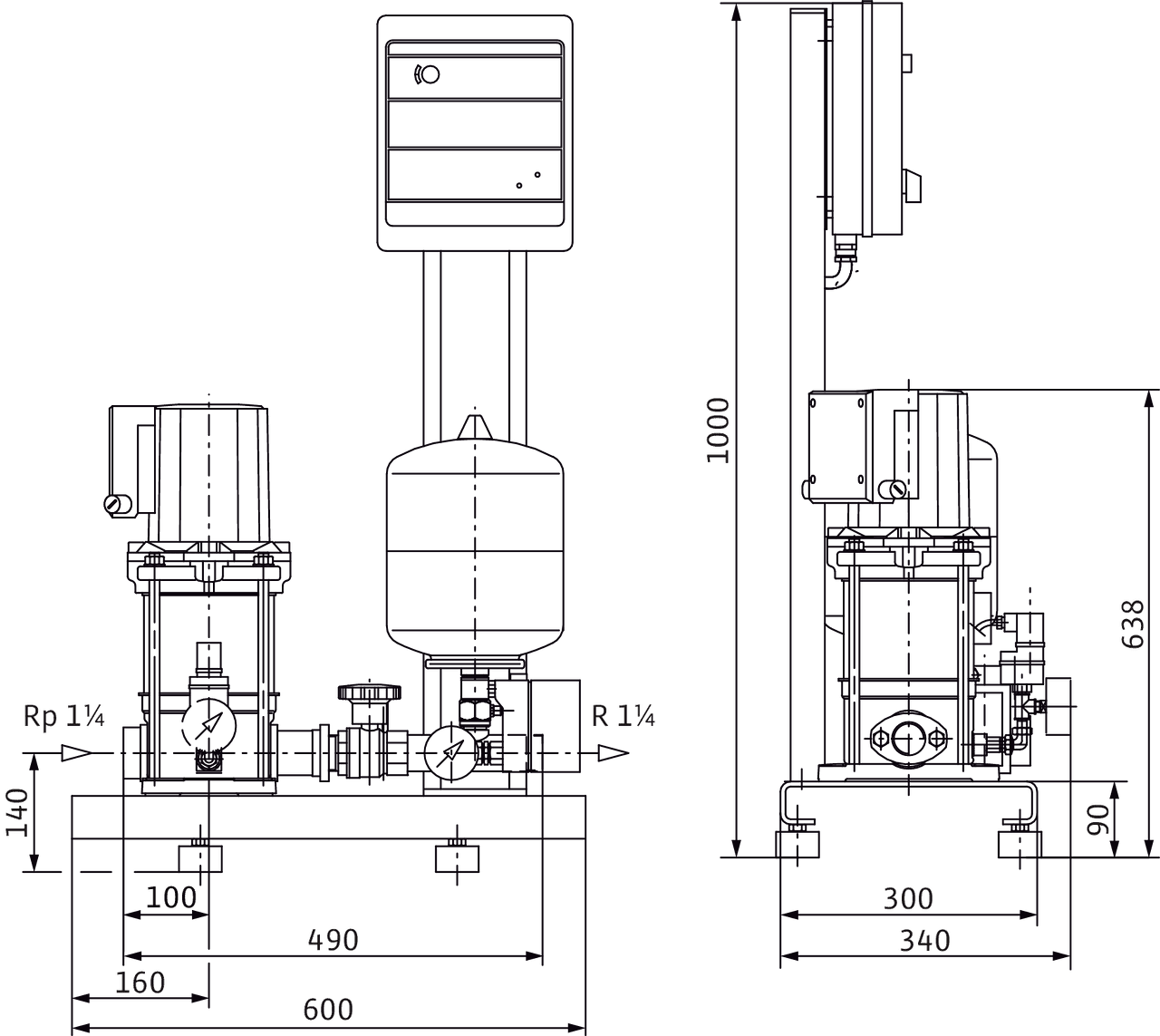

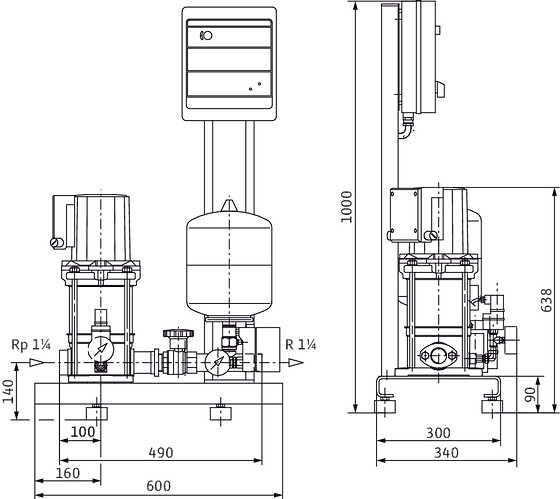

Dimensiuni și desene de execuție

Economy CO-1 MVIS

Economy CO-1 MVIS
Economy CO-1 MVIS

Curbe caracteristice

Economy CO-1 MVIS402/ER - 410/ER

Economy CO-1 MVIS402/ER - 410/ER
Economy CO-1 MVIS402/ER - 410/ER

Plan de borne

Multivert MVIS 3~

Multivert MVIS 3~
Multivert MVIS 3~

Informaţii despre comandă

Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy CO-1 MVIS 408/ER/ (PN 16)
  • Număr EAN
    4016322528012
  • Număr articol
    2504334
  • Greutate brută aprox. m
    91,0 kg
  • Greutate netă aprox. m
    67 kg
  • Lungime totală L
    700,0 mm
  • Înălțime fără ambalaj H
    990 mm
  • Culoare
    verde/negru/argintiu
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Europalet
  • Număr per strat
    1
  • Lățime fără ambalaj L
    340,0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
  • Disponibilitate pe piață
    2010-01-01
  • Date of introduction
    2010-01-01
