Economy MHIE 203N (3~380/400/440 V, FKM)
Foaie de date
Date hidraulice
-
Presiune de intrare6 bar
-
Presiune de lucru maximă PN10 bar
-
Racord de refulareRp 1
-
Temperatura fluidului pompat min. Tmin-15 °C
-
Temperatura fluidului pompat max. Tmax90 °C
-
Temperatură ambiantă min. Tmin-15 °C
-
Temperatură ambiantă max. Tmax50 °C
Date tehnice motor
-
Alimentare electrică3~400 V, 50/60 Hz
-
Toleranță tensiune400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
-
Putere nominală a motorului P20,75 kW
-
Curent nominal IN3,20 A
-
Turație nominală n3500 1/min
-
Puterea absorbită P1 max960,0 W
-
Tip de pornireSoftstart (SS)
-
Turație min. nmin1010 1/min
-
Turație max. nmax3430 1/min
-
Randament motor ηm 50 % ηM 50%74 Procentaj
-
Randament motor ηm 75 % ηM 75%78 Procentaj
-
Randament motor ηm 100 % ηM 100%79 Procentaj
-
Clasă de izolațieF
-
Grad de protecție motorIP54
Materiale
-
Carcasă pompăStainless steel
-
Rotor hidraulicStainless steel
-
ArboreStainless steel
-
Etanșare mecanicăQ1BVGG
-
Material etanșareFKM
Dimensiuni de instalare
-
Racord conductă la aspirațieRp 1
-
Racord conductă pe refulareRp 1
Informații despre comenzi
-
ProdusWilo
-
Denumire produsEconomy MHIE 203N (3~380/400/440 V, FKM)
-
Număr EAN4048482282978
-
Număr articol4171765
-
Greutate netă aprox. m16 kg
-
Greutate brută aprox. m18,2 kg
-
Dimensiuni lungime cu ambalaj590 mm
-
Dimensiuni înălțime cu ambalaj490 mm
-
Dimensiuni lățime cu ambalaj400 mm
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalarePaletă cu un singur sens
-
Cantitate de comandă minimă1
Text de licitație
Pompă centrifugă de înaltă presiune, orizontală, multietajată, cu amorsare normală, tip constructiv monobloc, cu ștuț de aspirație orizontal și racord de refulare vertical precum și convertizor de frecvență integrat, răcit cu aer. Convertizorul de frecvență integrat permite o turație variabilă, controlul presiunii și PID.
Reglarea turației
- „Reglarea turației”: Manuală cu ajutorul butonului verde sau al semnalelor externe
- „Presiune diferențială constantă”: Reglarea presiunii cu senzor de presiune, setare valoare impusă cu ajutorul butonului verde sau al semnalelor externe
- „Reglarea PID”: alte variabile de comandă constante (temperatură, debit, presiune etc.) cu senzor, setare valoare impusă cu ajutorul butonului verde sau al semnalelor externe
Modulul electronic oferă diferite funcții de protecție, inclusiv protecția la suprasarcină, lipsa apei precum și protecția la subtensiunea sau supratensiunea în rețea, temperatura ambiantă ridicată, căderea fazei, pompe blocate și scurtcircuit. Mesajele de eroare sunt prezentate pe afișaj.
Modul electronic cu ieșire pentru tensiune +24 V, cu protecție la scurtcircuit, cu rezistența maximă a contactelor de 30 mA. Modul cu contacte fără potențial pentru SSM, leduri roșii și verzi.
Intrare:
- In1: Intrare, semnal senzor 4 – 20 mA, 0 – 10 V, 0 – 20 mA sau 2 – 10 V
- In2: Intrare, valoare impusă 0 – 20 mA, 0 – 10 V, 4 – 20 mA sau 2 – 10 V
Ieșire:
- Ieșire tensiune +24 V cu rezistența maximă a contactelor de 50 mA
- Semnalări generale de funcționare fără potențial și de defecțiune
- Ext. Modul pornit/oprit. Comunicare infraroșu
- Soclu pentru module IF Wilo Modbus, BACnet, CAN, PLR, LON pentru conectarea la automatizarea clădirii
Pompă cu concepție compactă, cu arbore continuu pompă-motor și etanșare mecanică bidirecțională.
Pompa este adecvată pentru utilizarea în alimentarea cu apă și ridicarea presiunii, sisteme industriale de recirculare, circuite de apă procesuală și apa de răcire, sisteme de stingere a incendiilor, instalații de spălare și irigații. În plus, se poate folosi în sistemele de stingere a incendiului, instalațiile de spălare, precum și pentru irigații.
Particularități/Avantaje ale produsului
- Concepție monobloc compactă, ergonomică
- Toate componentele hidraulice și care intră în contact cu fluidul pompat, ca de ex. camerele etaje, rotoarele, roțile conducătoare și carcasa pompei, sunt din oțel inoxidabil.
- Tehnologia cu buton verde și afișajul permit parametrizarea simplă și funcționarea modulului electronic.
- Autorizare pentru apă potabilă (ACS, KTW, WRAS) pentru toate componentele care intră în contact cu fluidele pompate (versiune EPDM)
Conținutul livrării
- Pompă centrifugă de înaltă presiune Wilo-Multivert MHIE
- Instrucțiuni de montaj și exploatare
Note privind concepția
- Module IF cuplabile, opționale
- Senzorii sunt disponibili ca accesorii.
Date de funcționare
-
Fluid pompatWater
Date produs
-
Temperatura fluidului pompat min. Tmin-15 °C
-
Temperatura fluidului pompat max. Tmax90 °C
-
Temperatură ambiantă max. Tmax50 °C
-
Presiune de lucru maximă PN10 bar
-
Presiune de intrare6 bar
Date tehnice motor
-
Alimentare electrică3~400 V, 50/60 Hz
-
Toleranță tensiune400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
-
Putere nominală a motorului P20,75 kW
-
Curent nominal IN3,20 A
-
Turație nominală n3500 1/min
-
Randament motor ηm 50 % ηM 50%74 Procentaj
-
Randament motor ηm 75 % ηM 75%78 Procentaj
-
Randament motor ηm 100 % ηM 100%79 Procentaj
-
Clasă de izolațieF
-
Grad de protecțieIP54
Materiale
-
Carcasă pompăStainless steel
-
Rotor hidraulicStainless steel
-
ArboreStainless steel
-
Garnitură arboreQ1BVGG
-
Material etanșareFKM
Dimensiuni de instalare
-
Racord conductă la aspirațieRp 1
-
Racord conductă pe refulareRp 1
Informații despre comenzi
-
ProdusWilo
-
Denumire produsEconomy MHIE 203N (3~380/400/440 V, FKM)
-
Greutate netă aprox. m16 kg
-
Număr articol4171765

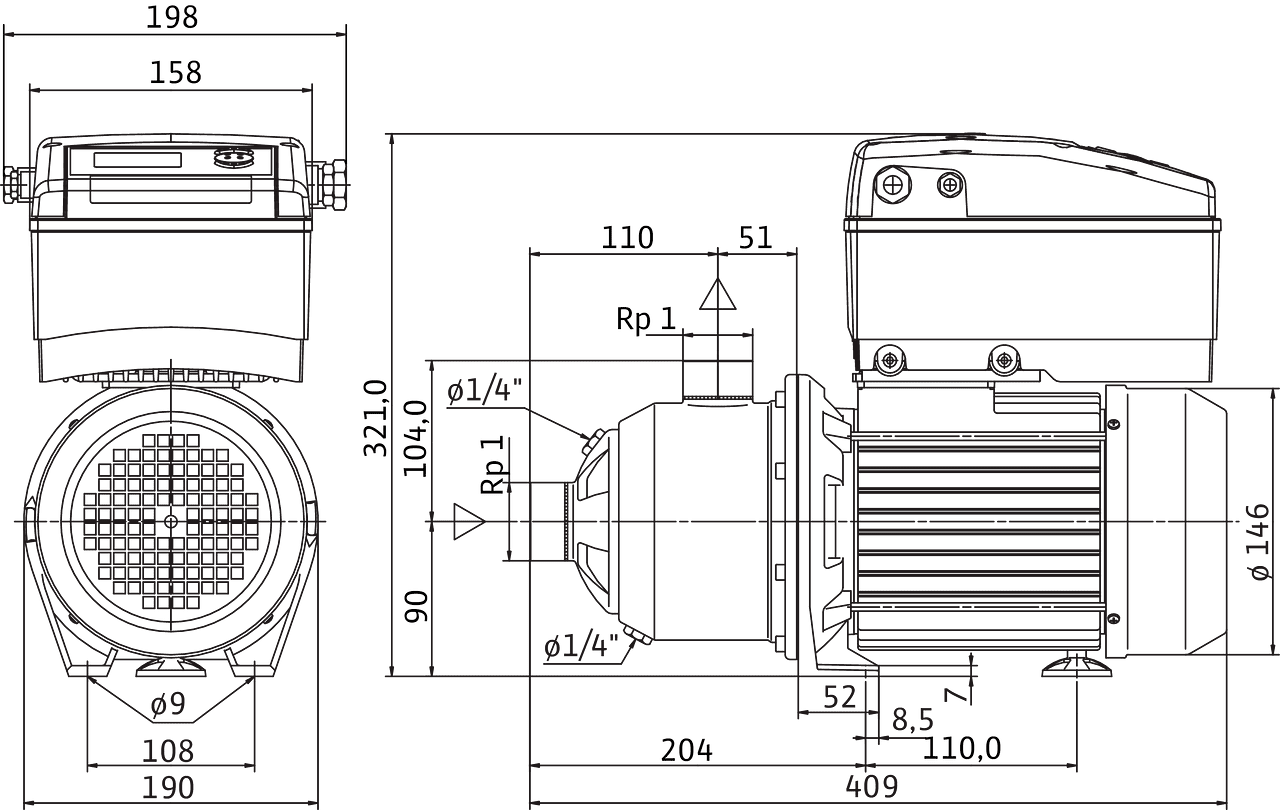

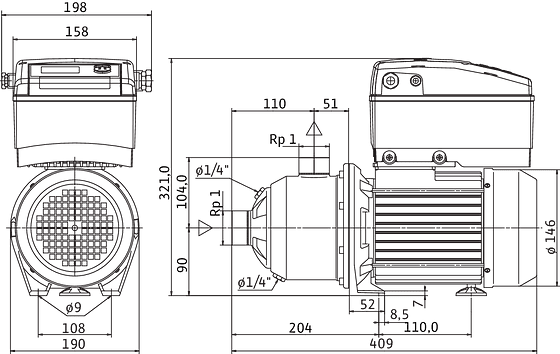

Dimensiuni și desene de execuție
Economy MHIE


Curbe caracteristice
Economy MHIE 203

Caracteristici conform ISO 9906: 2012 3B

Plan de borne
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW


Informaţii despre comandă
Informații despre comenzi
-
ProdusWilo
-
Denumire produsEconomy MHIE 203N (3~380/400/440 V, FKM)
-
Număr EAN4048482282978
-
Număr articol4171765
-
Greutate brută aprox. m18,2 kg
-
Greutate netă aprox. m16 kg
-
Lungime totală L409,0 mm
-
Înălțime fără ambalaj H321 mm
-
Culoareverde/negru/argintiu
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalarePaletă cu un singur sens
-
Număr per strat1
-
Lățime fără ambalaj L190,0 mm
-
Cantitate de comandă minimă1
-
Număr pro palet1
-
Disponibilitate pe piață2013-03-01
-
Date of introduction2013-03-01
