Economy MHIE 403 M1, M3 (1~220/230/240 V, EPDM)

Foaie de date

Date hidraulice
  • Presiune de intrare
    6 bar
  • Presiune de lucru maximă PN
    10 bar
  • Racord de refulare
    Rp 1
  • Temperatura fluidului pompat min. Tmin
    -15 °C
  • Temperatura fluidului pompat max. Tmax
    110 °C
  • Temperatură ambiantă min. Tmin
    -15 °C
  • Temperatură ambiantă max. Tmax
    50 °C
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50/60 Hz
  • Toleranță tensiune
    400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
  • Putere nominală a motorului P2
    1,10 kW
  • Curent nominal IN
    12,70 A
  • Turație nominală n
    3500 1/min
  • Puterea absorbită P1 max
    1500,0 W
  • Tip de pornire
    Softstart (SS)
  • Turație min. nmin
    1370 1/min
  • Turație max. nmax
    3350 1/min
  • Randament motor ηm 50 % ηM 50%
    0 Procentaj
  • Randament motor ηm 75 % ηM 75%
    0 Procentaj
  • Randament motor ηm 100 % ηM 100%
    0 Procentaj
  • Clasă de izolație
    F
  • Grad de protecție motor
    IP54
Materiale
  • Carcasă pompă
    Stainless steel
  • Rotor hidraulic
    Stainless steel
  • Arbore
    Stainless steel
  • Etanșare mecanică
    BQ1E3GG
  • Material etanșare
    EPDM
Dimensiuni de instalare
  • Racord conductă la aspirație
    Rp 1¼
  • Racord conductă pe refulare
    Rp 1
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy MHIE 403 M1, M3 (1~220/230/240 V, EPDM)
  • Număr EAN
    4016322636762
  • Număr articol
    4073102
  • Greutate netă aprox. m
    16 kg
  • Greutate brută aprox. m
    16,7 kg
  • Dimensiuni lungime cu ambalaj
    590 mm
  • Dimensiuni înălțime cu ambalaj
    490 mm
  • Dimensiuni lățime cu ambalaj
    400 mm
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Paletă cu un singur sens
  • Cantitate de comandă minimă
    1

Text de licitație

Pompă centrifugă de înaltă presiune, orizontală, multietajată, cu amorsare normală, tip constructiv monobloc, cu ștuț de aspirație orizontal și racord de refulare vertical precum și convertizor de frecvență integrat, răcit cu aer. Convertizorul de frecvență integrat permite un reglaj continuu al turației.

Moduri de control

  • Mod de control 1: Controlul manual al turației prin intermediul potențiometrului pompei
  • Mod de control 2: Reglarea presiunii prin intermediul semnalului senzorului de presiune (4 – 20 mA sau 0 – 10 V) – setarea valorii nominale cu potențiometrul pompei
  • Mod de control 3: Controlul turației prin intermediul semnalului extern (0 – 20 mA sau 0 – 10 V)

Modul electronic cu ieșire pentru tensiune +24 V, cu protecție la scurtcircuit, cu rezistența maximă a contactelor de 30 mA. Modul cu contacte fără potențial pentru SSM, precum și LED-uri roșii și verzi pentru semnalul pornit/oprit.

Pompă cu concepție compactă, cu arbore continuu pompă-motor și etanșare mecanică bidirecțională.

Pompa este ideală pentru alimentarea cu apă și ridicarea presiunii, precum și pentru sisteme industriale de recirculare, apă de proces și circuite pentru apa de răcire. În plus, aceasta se poate folosi în sistemele de stingere a incendiului, instalațiile de spălare și pentru irigații.

Particularități/avantaje ale produsului

  • Concepție monobloc compactă, ergonomică
  • Toate componentele hidraulice aflate în contact cu fluidul pompat, de exemplu camerele etaje, rotoarele hidraulice, roțile conducătoare și carcasa pompei, sunt din oțel inoxidabil.
  • Omologare pentru apă potabilă (ACS, KTW, WRAS) pentru toate componentele care intră în contact cu fluidele pompate (versiune EPDM)

Conținutul livrării

  • Pompă centrifugă de înaltă presiune Wilo-Multivert MHIE
  • Instrucțiuni de montaj și exploatare

Note privind tipul constructiv

  • Senzorii sunt disponibili ca accesorii.
Date de funcționare
  • Fluid pompat
    Water
Date produs
  • Temperatura fluidului pompat min. Tmin
    -15 °C
  • Temperatura fluidului pompat max. Tmax
    110 °C
  • Temperatură ambiantă max. Tmax
    50 °C
  • Presiune de lucru maximă PN
    10 bar
  • Presiune de intrare
    6 bar
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50/60 Hz
  • Toleranță tensiune
    400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
  • Putere nominală a motorului P2
    1,10 kW
  • Curent nominal IN
    12,70 A
  • Turație nominală n
    3500 1/min
  • Randament motor ηm 50 % ηM 50%
    0 Procentaj
  • Randament motor ηm 75 % ηM 75%
    0 Procentaj
  • Randament motor ηm 100 % ηM 100%
    0 Procentaj
  • Clasă de izolație
    F
  • Grad de protecție
    IP54
Materiale
  • Carcasă pompă
    Stainless steel
  • Rotor hidraulic
    Stainless steel
  • Arbore
    Stainless steel
  • Garnitură arbore
    BQ1E3GG
  • Material etanșare
    EPDM
Dimensiuni de instalare
  • Racord conductă la aspirație
    Rp 1¼
  • Racord conductă pe refulare
    Rp 1
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy MHIE 403 M1, M3 (1~220/230/240 V, EPDM)
  • Greutate netă aprox. m
    16 kg
  • Număr articol
    4073102

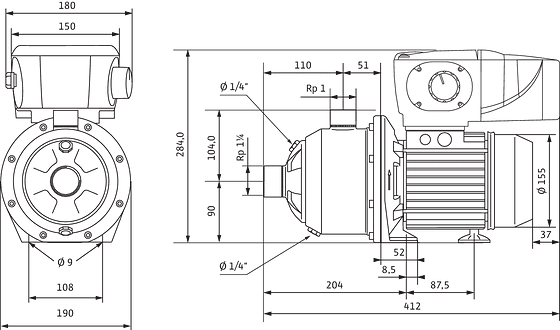

Dimensiuni și desene de execuție

Economy MHIE

Economy MHIE
Economy MHIE

Curbe caracteristice

Economy MHIE 403-2G

Economy MHIE 403-2G

Caracteristici conform ISO 9906: 2012 3B

Economy MHIE 403-2G

Plan de borne

MHIE, MVIE, MHIE, MVIE 1~230 V

MHIE, MVIE, MHIE, MVIE 1~230 V
MHIE, MVIE, MHIE, MVIE 1~230 V

Informaţii despre comandă

Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy MHIE 403 M1, M3 (1~220/230/240 V, EPDM)
  • Număr EAN
    4016322636762
  • Număr articol
    4073102
  • Greutate brută aprox. m
    16,7 kg
  • Greutate netă aprox. m
    16 kg
  • Lungime totală L
    412,0 mm
  • Înălțime fără ambalaj H
    284 mm
  • Culoare
    verde/negru/argintiu
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Paletă cu un singur sens
  • Număr per strat
    1
  • Lățime fără ambalaj L
    190,0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
  • Disponibilitate pe piață
    2010-01-01
  • Date of introduction
    2010-01-01
