Economy MHIL 503 (3~400 V)

Foaie de date

Date hidraulice
  • Presiune de intrare
    6 bar
  • Presiune de lucru maximă PN
    10 bar
  • Racord de refulare
    Rp 1
  • Temperatura fluidului pompat min. Tmin
    -15 °C
  • Temperatura fluidului pompat max. Tmax
    90 °C
  • Temperatură ambiantă min. Tmin
    -15 °C
  • Temperatură ambiantă max. Tmax
    40 °C
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Toleranță tensiune
    ±10 %
  • Putere nominală a motorului P2
    0.55 kW
  • Curent nominal IN
    1.56 A
  • Turație nominală n
    2900 1/min
  • Tip de pornire
    Softstart (SS)
  • Factor de putere cos φ
    0.77
  • Clasă de izolație
    F
  • Grad de protecție motor
    IP54
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    1.4301
  • Arbore
    1.4028
  • Etanșare mecanică
    Q1BE3GG
  • Material etanșare
    EPDM
Dimensiuni de instalare
  • Racord conductă la aspirație
    Rp 1¼
  • Racord conductă pe refulare
    Rp 1
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy MHIL 503 (3~400 V)
  • Număr EAN
    4016322721406
  • Număr articol
    4083907
  • Greutate netă aprox. m
    13 kg
  • Greutate brută aprox. m
    14.5 kg
  • Dimensiuni lungime cu ambalaj
    600 mm
  • Dimensiuni înălțime cu ambalaj
    280 mm
  • Dimensiuni lățime cu ambalaj
    260 mm
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Paletă cu un singur sens
  • Cantitate de comandă minimă
    1

Text de licitație

Pompă centrifugă de înaltă presiune, orizontală, multietajată, cu amorsare normală, construcţie bloc compactă, cu ştuţ de aspiraţie orizontal şi ştuţ de refulare vertical.

Pompa are o structură compactă cu arbore continuu al motorului pompei şi etanşare mecanică independentă de direcţia de rotaţie. Camerele etajelor, rotoarele şi roţile conducătoare sunt din oţel inoxidabil, iar carcasa pompei din fontă cu strat de acoperire prin cataforeză.

Ea este adecvată pentru alimentarea cu apă şi ridicarea presiunii, sisteme industriale de recirculare, apă procesuală şi circuite pentru apa de răcire. Poate fi utilizată, de asemenea, în instalaţii de spălare, precum şi pentru irigaţii.

Particularităţi/Avantaje ale produsului

  • Construcţie bloc compactă, cu economie de spaţiu

Conţinutul livrării

  • Pompă centrifugă de înaltă presiune, multietajată Wilo-MHIL
  • Instrucţiuni de montaj şi exploatare

Indicaţii de dimensionare

  • Protecţia motorului pentru motor trifazat este opţională sau prevăzută de client
  • Motor monofazat echipat cu protecţie termică integrată a motorului şi condensator
Date de funcționare
  • Fluid pompat
    Water
Date produs
  • Temperatura fluidului pompat min. Tmin
    -15 °C
  • Temperatura fluidului pompat max. Tmax
    90 °C
  • Temperatură ambiantă max. Tmax
    40 °C
  • Presiune de lucru maximă PN
    10 bar
  • Presiune de intrare
    6 bar
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Toleranță tensiune
    ±10 %
  • Putere nominală a motorului P2
    0.55 kW
  • Curent nominal IN
    1.56 A
  • Turație nominală n
    2900 1/min
  • Factor de putere cos φ
    0.77
  • Clasă de izolație
    F
  • Grad de protecție
    IP54
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    1.4301
  • Arbore
    1.4028
  • Garnitură arbore
    Q1BE3GG
  • Material etanșare
    EPDM
Dimensiuni de instalare
  • Racord conductă la aspirație
    Rp 1¼
  • Racord conductă pe refulare
    Rp 1
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy MHIL 503 (3~400 V)
  • Greutate netă aprox. m
    13 kg
  • Număr articol
    4083907

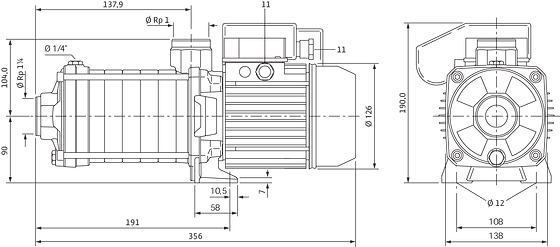

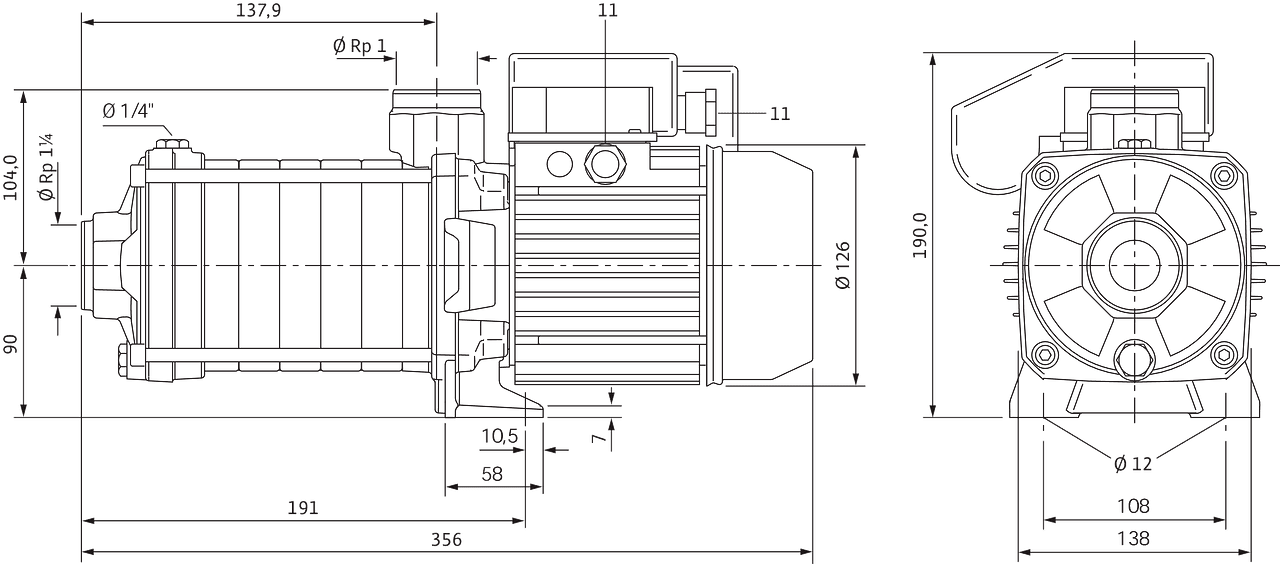

Dimensiuni și desene de execuție

Economy MHIL

Economy MHIL
Economy MHIL

Curbe caracteristice

Economy MHIL 502 - 506,

Economy MHIL 502 - 506,

Caracteristici conform ISO 9906, clasa 2

Economy MHIL 502 - 506,

Plan de borne

MHI, MHIL, MVIL, MHI

MHI, MHIL, MVIL, MHI
MHI, MHIL, MVIL, MHI

Informaţii despre comandă

Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy MHIL 503 (3~400 V)
  • Număr EAN
    4016322721406
  • Număr articol
    4083907
  • Greutate brută aprox. m
    14.5 kg
  • Greutate netă aprox. m
    13 kg
  • Lungime totală L
    356.4 mm
  • Înălțime fără ambalaj H
    190 mm
  • Culoare
    verde/negru/argintiu
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Paletă cu un singur sens
  • Număr per strat
    1
  • Lățime fără ambalaj L
    138.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
