Economy MHIL 504 (1~230 V)

Foaie de date

Date hidraulice
  • Presiune de intrare
    6 bar
  • Presiune de lucru maximă PN
    10 bar
  • Racord de refulare
    Rp 1
  • Temperatura fluidului pompat min. Tmin
    -15 °C
  • Temperatura fluidului pompat max. Tmax
    90 °C
  • Temperatură ambiantă min. Tmin
    -15 °C
  • Temperatură ambiantă max. Tmax
    40 °C
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50 Hz
  • Toleranță tensiune
    ±10 %
  • Putere nominală a motorului P2
    0.75 kW
  • Curent nominal IN
    5.10 A
  • Turație nominală n
    2900 rpm
  • Tip de pornire
    Direct online (DOL)
  • Factor de putere cos φ
    0.98
  • Randament motor ηm 50 % ηM 50%
    57.7
  • Randament motor ηm 75 % ηM 75%
    62.8
  • Randament motor ηm 100 % ηM 100%
    62.3
  • Clasă de izolație
    F
  • Protection class motor
    IP54
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    PPE/PS-GF30
  • Arbore
    1.4028
  • Etanșare mecanică
    Q1BE3GG
  • Material etanșare
    EPDM
Dimensiuni de instalare
  • Racord conductă la aspirație RPS
    Rp 1¼
  • Racord conductă pe refulare RPD
    Rp 1
Informații despre comenzi
  • Greutate netă aprox. m
    15 kg
  • Produs
    Wilo
  • Denumire produs
    Economy MHIL 504 (1~230 V)
  • Număr articol
    4083908

Text de licitație

Pompă centrifugă de înaltă presiune, orizontală, multietajată, cu amorsare normală, construcţie bloc compactă, cu ştuţ de aspiraţie orizontal şi ştuţ de refulare vertical.

Pompa are o structură compactă cu arbore continuu al motorului pompei şi etanşare mecanică independentă de direcţia de rotaţie. Camerele etajelor, rotoarele şi roţile conducătoare sunt din oţel inoxidabil, iar carcasa pompei din fontă cu strat de acoperire prin cataforeză.

Ea este adecvată pentru alimentarea cu apă şi ridicarea presiunii, sisteme industriale de recirculare, apă procesuală şi circuite pentru apa de răcire. Poate fi utilizată, de asemenea, în instalaţii de spălare, precum şi pentru irigaţii.

Particularităţi/Avantaje ale produsului

  • Construcţie bloc compactă, cu economie de spaţiu

Conţinutul livrării

  • Pompă centrifugă de înaltă presiune, multietajată Wilo-MHIL
  • Instrucţiuni de montaj şi exploatare

Indicaţii de dimensionare

  • Protecţia motorului pentru motor trifazat este opţională sau prevăzută de client
  • Motor monofazat echipat cu protecţie termică integrată a motorului şi condensator
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    PPE/PS-GF30
  • Arbore
    1.4028
  • Garnitură arbore
    Q1BE3GG
  • Material etanșare
    EPDM
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Economy MHIL 504 (1~230 V)
  • Greutate netă aprox. m
    15 kg
  • Număr articol
    4083908

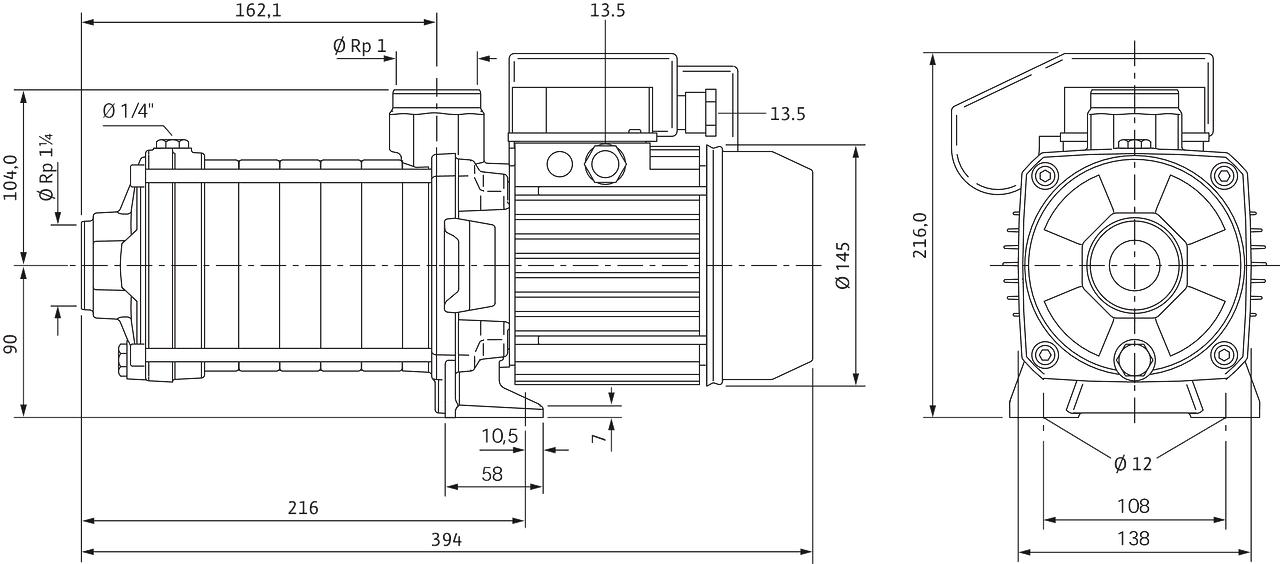

Dimensiuni și desene de execuție

Economy MHIL

Economy MHIL
Economy MHIL

Curbe caracteristice

Economy MHIL 502 - 506,

Economy MHIL 502 - 506,

Caracteristici conform ISO 9906, clasa 2

Economy MHIL 502 - 506,

Plan de borne

MHI, MHIL, MVIL, MHI

MHI, MHIL, MVIL, MHI
MHI, MHIL, MVIL, MHI

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Economy MHIL 504 (1~230 V)
  • Număr EAN
    4016322721413
  • Număr articol
    4083908
  • Greutate brută aprox. m
    16.3 kg
  • Greutate netă aprox. m
    15 kg
  • Lungime totală L
    393.8 mm
  • Înălțime fără ambalaj H
    216 mm
  • Culoare
    verde/negru/argintiu
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Paletă cu un singur sens
  • Număr per strat
    1
  • Lățime fără ambalaj L
    138.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
