FLA-2 Helix V 1605 PN10

Foaie de date

Materiale
  • Carcasă pompă
    1.4301, X5CrNi18-10
  • Rotor hidraulic
    1.4307, X2CrNi18-9
  • Arbore
    1.4301, X5CrNi18-10
  • Material etanșare
    EPDM
  • Material conducte
    1.4307, X2CrNi18-9
Date de funcționare
  • Temperatura fluidului pompat min.
    3 Celsius
  • Temperatura fluidului pompat max.
    50 Celsius
  • Temperatură ambiantă max.
    40 Celsius
  • Presiune de lucru maximă
    16 bar
  • Racord de refulare
    G 2
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Putere nominală mecanică
    4.00 kW
  • 7.4 A
  • Factor de putere
    0.87
  • Tip de pornire
    Direct online (DOL)
  • Putere arbore P2(Q=max.) rotoare hidraulice selectate * număr de pompe
    4000 W
  • Grad de protecție
    IP54
  • Grad de protecție
    IP55
Dimensiuni de instalare
  • Racord conductă la aspirație
    G 2
  • Racord conductă la aspirație
    R 2½
  • Racord conductă pe refulare
    G 2
  • Pipe connection on the pressure side DNd
    R 2½
Informații despre comenzi
  • Greutate netă aprox.
    247.00 kg
  • Produs
    Wilo
  • Denumire produs
    FLA-2 Helix V 1605 PN10
  • Descriere
    2534359

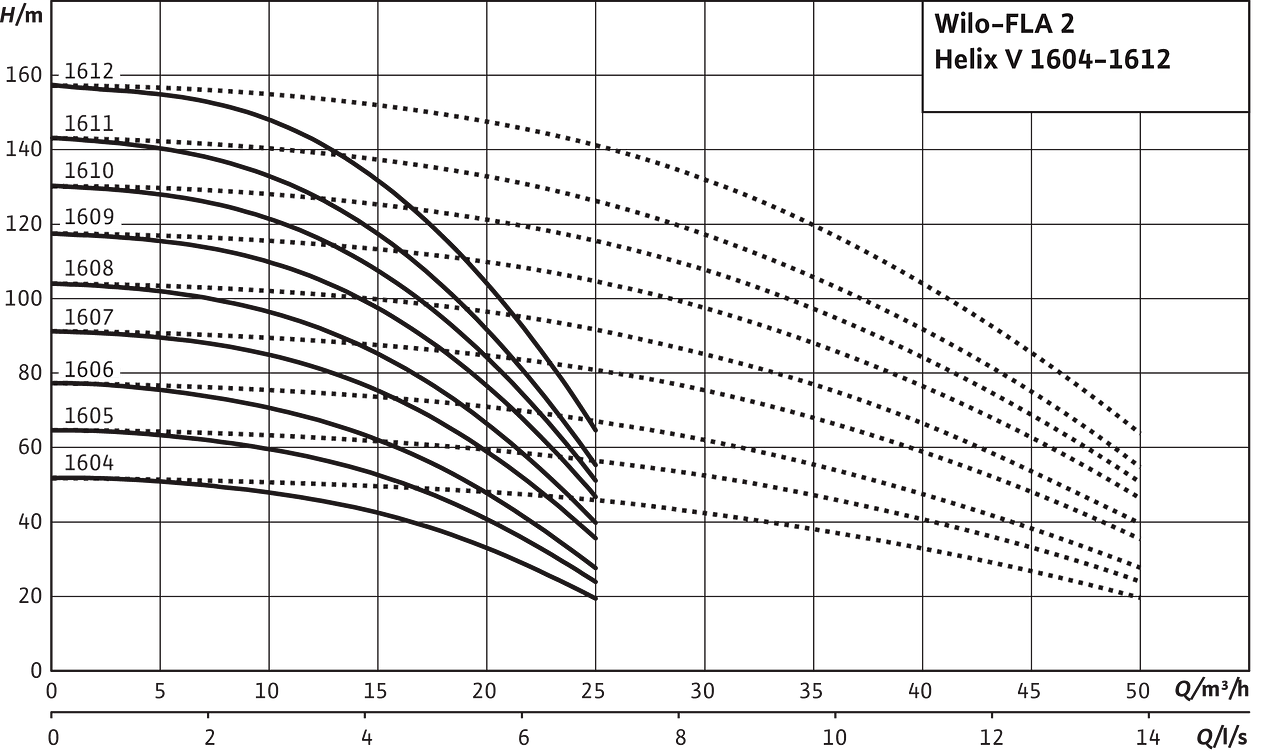

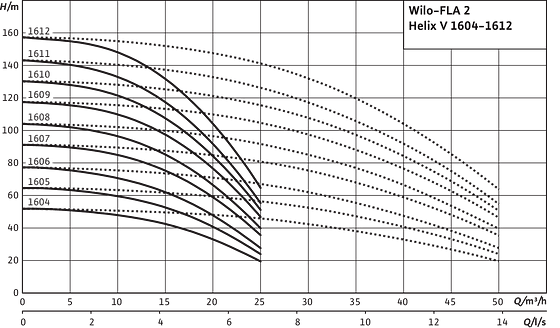

Curbe caracteristice

FLA-2 Helix V1604-1612

FLA-2 Helix V1604-1612
FLA-2 Helix V1604-1612

Plan de borne

Helix FIRST V

Helix FIRST V
Helix FIRST V

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    FLA-2 Helix V 1605 PN10
  • Număr EAN
    4048482214290
  • Descriere
    2534359
  • Greutate brută aprox.
    272.0 kg
  • Greutate netă aprox.
    247.00 kg
  • Lungime totală
    1200.0 mm
  • Înălțime fără ambalaj
    1885 mm
  • Culoare
    verde/negru/argintiu
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Palet special
  • Număr per strat
    1
  • Lățime fără ambalaj
    962.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1

Text de licitație

Modul de pompare pentru ridicarea presiunii cu racordare pe centru şi instalaţie compactă cu două pompe complet automatizată ca variantă omogenă, redundantă a unui modul cu o pompă pentru stingerea incendiilor.

Compus din:

2 buc. pompe centrifuge de înaltă presiune multietajate, cu aspiraţie normală, în variantă verticală, rotoarele hidraulice, roţile conducătoare, carcasa etajelor sunt din oţel inoxidabil.

Întreaga serie constructivă de mare eficienţă Helix este dotată cu o etanşare mecanică (X-Seal) uşor de utilizat cu construcţie tip cartuş şi garnitură standard pentru întreţinere facilă. Design-ul flexibil cu piese intermediare permite accesul direct la etanşarea mecanică. Motoare standard IE2, 3 faze, 2 poli

Vas sub presiune cu membrană (volum 8 l), conductă de colectare pe aspiraţie şi pe refulare pentru fiecare pompă: cu clapetă de reţinere integrată, vane de izolare pe aspiraţie şi pe refulare (plombate în stare închisă), manometru, presostat pentru controlul automat al instalaţiei.

Dotare standard cu protecţie pentru pompă fără energie auxiliară, prin intermediul reducerii cantităţii minime cu ajutorul unui bypass.

Panou de automatizare FLA pentru sistem de stingere a incendiului conform DIN14462. Integrat în carcasă din tablă de oţel.

Panouri de automatizare în variantă omogen redundantă, fără blocare reciprocă, aceasta însemnând două sisteme de comandă complete, lucrând independent, cu câte o alimentare, pentru operarea câte unei pompe. Funcţiile asigurate şi adecvarea aparatului în sensul DIN14462 sunt dovedite conform raportului de verificare TÜV.

Câte o pompă cu un sistem de comandă constând din:

Protecţie integrată a motorului doar pentru semnalizarea defecţiunilor. În funcţionarea de probă protecţia motorului este funcţională.

Întrerupător pentru regim de funcţionare automat - manual. În regim de funcţionare automat comutarea pompei prin întrerupător manometric, se poate extinde până la 8 senzori (legaţi în serie), de ex. extern pornit/oprit, senzor de lumină etc. (mai mult de 8 senzori la cerere). Toate semnalele senzorilor care pot du ce la pornirea pompei sunt monitorizate în ceea ce priveşte ruperea firului şi scurtcircuitele.

Instalaţie cu comutator temporizat programabil pentru rodaj regulat.

Releu pentru protecţia la funcţionarea fără apă, de ex. pentru conectarea unui plutitor cu contacte electrice pentru supravegherea lipsei apei din rezervoarele preliminare WILO FLA, electrozi, întrerupătoare manometrice etc. Stare de constatare a lipsei apei doar pentru semnalizarea defecţiunilor. În timpul funcţionării protecţia contra lipsei apei este funcţională.

Cu lămpi de semnalizare pentru starea de funcţionare (verde), pompă PORNITĂ (verde), defecţiune (roşu), solicitare pompă (alb) precum şi contacte libere de potenţial pentru starea de funcţionare şi defecţiune globală (posibilă ca notificare comună) şi pompă PORNITĂ.

Adecvat utilizării în domeniul industrial şi casnic, în sensul cerinţelor de bază ale Directivei 2004/108/EG (Directiva CEM).

Instalaţia este cablată şi tubată în aşa fel încât să fie pregătită pentru racordare şi este montată pe un cadru de bază.

Materiale
  • Carcasă pompă
    1.4301, X5CrNi18-10
  • Rotor hidraulic
    1.4307, X2CrNi18-9
  • Arbore
    1.4301, X5CrNi18-10
  • Material etanșare
    EPDM
  • Material conducte
    1.4307, X2CrNi18-9
Date de funcționare
  • Fluide pompate admise
    Water
  • Temperatura fluidului pompat min.
    3 Celsius
  • Racord de refulare
    G 2
  • Temperatura fluidului pompat max.
    50 Celsius
  • Temperatură ambiantă max.
    40 Celsius
  • Presiune de lucru maximă
    16 bar
  • Presiune de intrare
    0.98 bar
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Putere nominală mecanică
    4.00 kW
  • 7.4 A
  • Factor de putere
    0.87
  • Tip de pornire
    Direct online (DOL)
  • Putere arbore P2(Q=max.) rotoare hidraulice selectate * număr de pompe
    4000 W
  • Grad de protecție
    IP54
  • Grad de protecție
    IP55
Dimensiuni de instalare
  • Racord conductă la aspirație
    G 2
  • Racord conductă la aspirație
    R 2½
  • Racord conductă pe refulare
    G 2
  • Pipe connection on the pressure side DNd
    R 2½
Informații despre comenzi
  • Greutate netă aprox.
    247.00 kg
  • Produs
    Wilo
  • Denumire produs
    FLA-2 Helix V 1605 PN10
  • Descriere
    2534359
