Multivert MVIL 504 (1~230 V)

Foaie de date

Date hidraulice
  • Indice de randament minim (MEI)
    0.4
  • Presiune de intrare
    6 bar
  • Presiune de lucru maximă PN
    10 bar
  • Racord de refulare
    DN 32
  • Temperatura fluidului pompat min. Tmin
    -15 °C
  • Temperatura fluidului pompat max. Tmax
    90 °C
  • Temperatură ambiantă min. Tmin
    -15 °C
  • Temperatură ambiantă max. Tmax
    40 °C
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50 Hz
  • Toleranță tensiune
    ±10 %
  • Putere nominală a motorului P2
    1,10 kW
  • Curent nominal IN
    7,50 A
  • Turație nominală n
    2900 1/min
  • Factor de putere cos φ
    0.92
  • Tip de pornire
    Direct online (DOL)
  • Clasă de izolație
    F
  • Grad de protecție motor
    X4
Materiale
  • Carcasă pompă
    Cast iron
  • Rotor hidraulic
    Stainless steel
  • Arbore
    Stainless steel
  • Material etanșare
    EPDM
Dimensiuni de instalare
  • Racord conductă la aspirație
    DN 32
  • Racord conductă pe refulare
    DN 32
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Multivert MVIL 504 (1~230 V)
  • Număr EAN
    4016322751649
  • Număr articol
    4087835
  • Greutate netă aprox. m
    25 kg
  • Greutate brută aprox. m
    26,5 kg
  • Dimensiuni lungime cu ambalaj
    570 mm
  • Dimensiuni înălțime cu ambalaj
    325 mm
  • Dimensiuni lățime cu ambalaj
    400 mm
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Paletă cu un singur sens
  • Cantitate de comandă minimă
    1

Text de licitație

Pompă centrifugă de înaltă presiune cu aspirație normală, verticală, multietajată, tip constructiv inline.

Pompa are o structură compactă cu arbore continuu al motorului pompei și etanșare mecanică independentă de direcția de rotație. Camerele etajelor, rotoare și roți conducătoare din oțel inoxidabil. Carcasa pompei este din fontă (de turnătorie) cu strat de acoperire prin cataforeză, cu racorduri cu flanșă ovală.

Pompa este adecvată pentru distribuția de apă și ridicarea presiunii, sisteme industriale de recirculare, apă procesuală și circuite pentru apa de răcire. De asemenea, poate fi utilizată în instalații de spălare, precum și pentru irigații.

Particularități/Avantaje ale produsului

  • Construcție bloc compactă, cu economie de spațiu

Conținutul livrării

  • Pompă centrifugă de înaltă presiune, multietajată, Wilo-MVIL
  • Instrucțiuni de montaj și exploatare
  • Contraflanșe din fontă cenușie și șuruburi, piulițe și garnituri aferente

Indicații de dimensionare

  • Protecția motorului pentru motor trifazat trebuie pusă la dispoziție de către client
  • Motor monofazat echipat cu protecție termică integrată a motorului și condensator

Date de funcționare
  • Fluid pompat
    Water
Date produs
  • Temperatura fluidului pompat min. Tmin
    -15 °C
  • Temperatura fluidului pompat max. Tmax
    90 °C
  • Temperatură ambiantă max. Tmax
    40 °C
  • Presiune de lucru maximă PN
    10 bar
  • Presiune de intrare
    6 bar
  • Indice de randament minim (MEI)
    0.4
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50 Hz
  • Toleranță tensiune
    ±10 %
  • Putere nominală a motorului P2
    1,10 kW
  • Curent nominal IN
    7,50 A
  • Turație nominală n
    2900 1/min
  • Factor de putere cos φ
    0.92
  • Clasă de izolație
    F
  • Grad de protecție
    X4
Materiale
  • Carcasă pompă
    Cast iron
  • Rotor hidraulic
    Stainless steel
  • Arbore
    Stainless steel
  • Material etanșare
    EPDM
Dimensiuni de instalare
  • Racord conductă la aspirație
    DN 32
  • Racord conductă pe refulare
    DN 32
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Multivert MVIL 504 (1~230 V)
  • Greutate netă aprox. m
    25 kg
  • Număr articol
    4087835

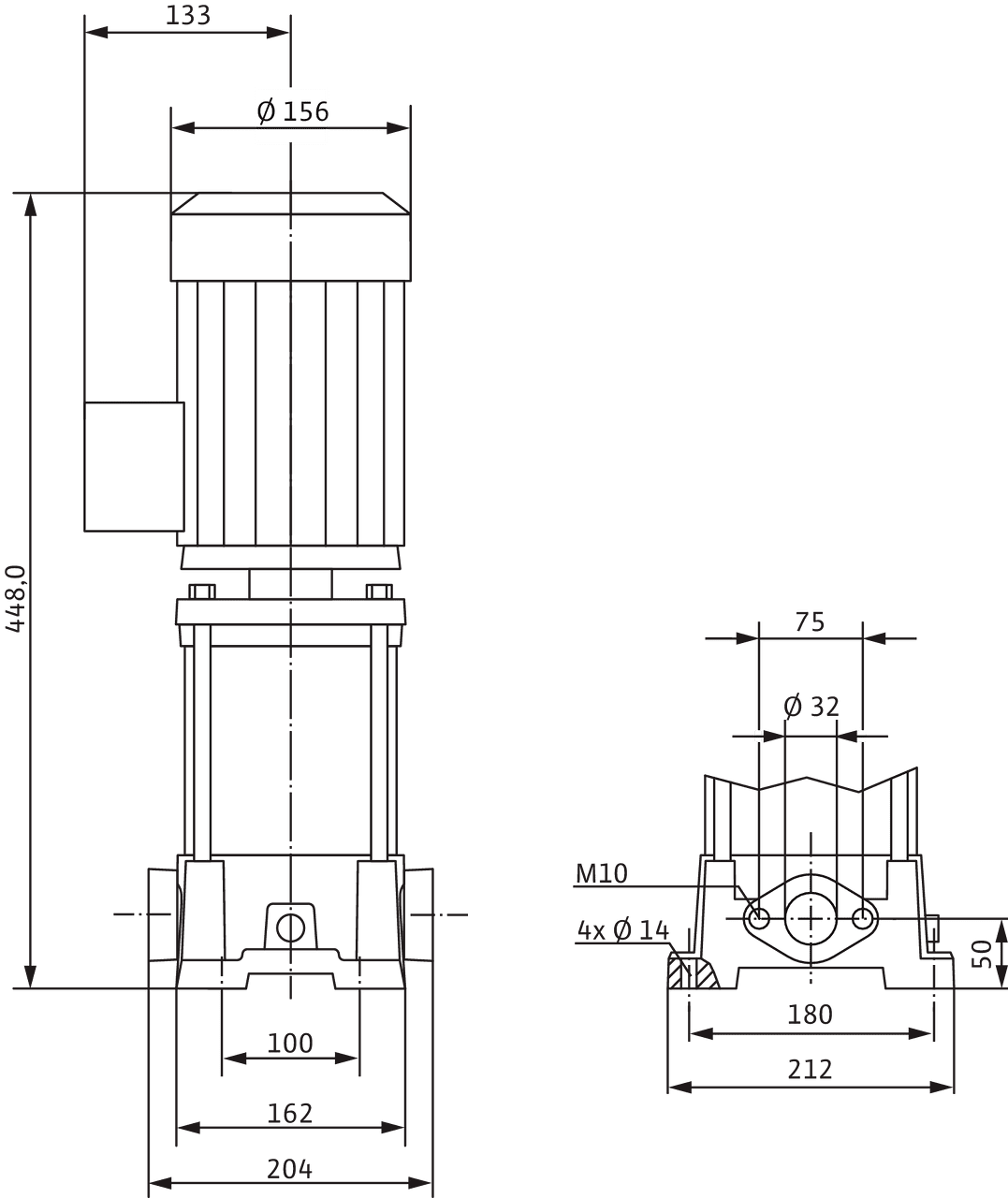

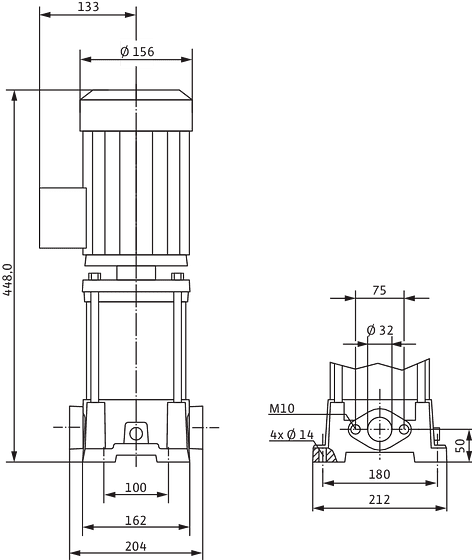

Dimensiuni și desene de execuție

Economy MVIL

Economy MVIL
Economy MVIL

Curbe caracteristice

Multivert MVIL 502 - 512

Multivert MVIL 502 - 512

Caracteristici conform ISO 9906: 2012 3B

Multivert MVIL 502 - 512

Plan de borne

MHI, MHIL, MVIL, MHI

MHI, MHIL, MVIL, MHI
MHI, MHIL, MVIL, MHI

Informaţii despre comandă

Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Multivert MVIL 504 (1~230 V)
  • Număr EAN
    4016322751649
  • Număr articol
    4087835
  • Greutate brută aprox. m
    26,5 kg
  • Greutate netă aprox. m
    25 kg
  • Lungime totală L
    204,0 mm
  • Înălțime fără ambalaj H
    448 mm
  • Culoare
    verde/argintiu
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Paletă cu un singur sens
  • Număr per strat
    1
  • Lățime fără ambalaj L
    212,0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
  • Disponibilitate pe piață
    2010-01-01
  • Date of introduction
    2010-01-01
