Multivert MVISE 803-2G

Dimensiuni și desene de execuție

2526594_ConGraph_mvise_2g__dim_01_0609

2526594_ConGraph_mvise_2g__dim_01_0609
2526594_ConGraph_mvise_2g__dim_01_0609

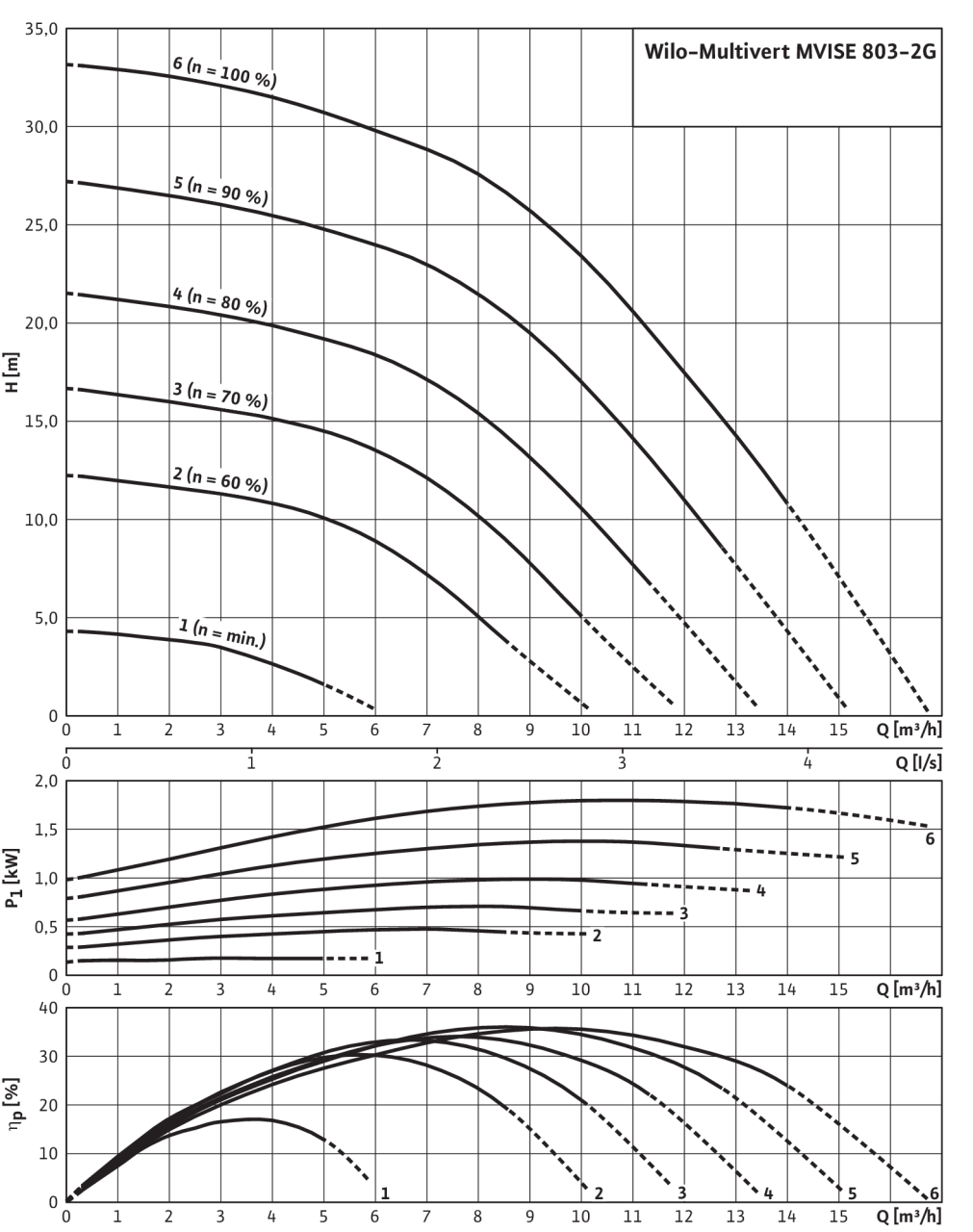

Curbe caracteristice

Multivert MVISE 803-2G

Multivert MVISE 803-2G

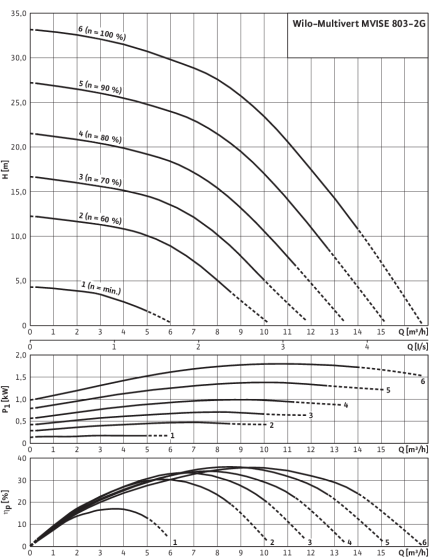

Caracteristici conform ISO 9906: 2012 3B

Multivert MVISE 803-2G

Plan de borne

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Multivert MVISE 803-2G
  • Număr EAN
    4016322886365
  • Descriere
    2526594
  • Greutate brută aprox.
    35.0 kg
  • Greutate netă aprox.
    30.00 kg
  • Lungime totală
    246.0 mm
  • Înălțime fără ambalaj
    615 mm
  • Culoare
    verde/negru/argintiu
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Cutie de carton
  • Număr per strat
    1
  • Lățime fără ambalaj
    252.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1

Text de licitație

Pompă centrifugă de înaltă presiune verticală, cu amorsare normală, formă constructivă inline cu motor trifazat de pompă cu rotor umed și convertizor de frecvență integrat

Convertizorul de frecvență integrat permite un reglaj continuu al turației.

Moduri de control

  • Mod de reglare 1: Reglajul manual al turației prin intermediul butonului rotativ
  • Mod de reglare 2: Reglarea presiunii cu ajutorul semnalului senzorului de 4 – 20 mA respectiv 0 – 10 V sau altă reglare posibilă (temperatură, debit etc.), reglarea valorii impuse cu butonul rotativ, respectiv semnalul extern de 0 – 10 V și 4 – 20 mA
  • Mod de reglare 3: Reglarea turației cu ajutorul semnalului extern de 0 – 10 V și 0 – 20 mA

Modulul electronic este dotat cu ieșire pentru tensiune rezistentă la scurtcircuite +24 V cu rezistența maximă a contactelor de 50 mA. Modul cu contacte fără potențial pentru SSM și SBM, contacte fără potențial pentru funcționarea externă pornit/oprit, precum și protecție a motorului integrată, cu identificarea fazei lipsă, a lipsei apei, precum și afișarea codului de eroare pe display. Soclu pentru modulele IF Wilo PRL, LON pentru conectarea la automatizarea clădirii.

Pompă cu autoaerisire, cu concepție monobloc compactă, cu arbore continuu pompă-motor și lagăre la motor. Toate componentele hidraulice și care intră în contact cu fluidul pompat sunt din oțel inoxidabil. Racordul are loc la flanșa ovală.

Pompa este adecvată pentru utilizarea în alimentarea cu apă și ridicarea presiunii.

Particularități/Avantaje ale produsului

  • Tehnologia pompelor cu rotor umed
  • Funcționare aproape silențioasă (cu până la 20 dB(A) mai silențioase decât pompele convenționale)
  • Concepție compactă, care asigură economie de spațiu
  • Aproape fără întreținere datorită concepției fără etanșări mecanice
  • Omologare pentru apă potabilă pentru toate piesele aflate în contact cu fluidul pompat (versiunea EPDM)

Conținutul livrării

  • Pompă centrifugă de înaltă presiune Wilo-Multivert MVISE
  • Instrucțiuni de montaj și exploatare
  • Contraflanșe ovale din oțel inoxidabil cu șuruburi, piulițe și garnituri aferente

Note privind concepția

  • Module IF cuplabile, opționale
  • Senzorii sunt disponibili ca accesorii.

Materiale
  • Rotor hidraulic
    1.4301, X5CrNi18-10
  • Carcasă pompă
    1.4301, X5CrNi18-10
  • Material etanșare
    EPDM
  • Arbore
    1.4122, X39CrMo17-1
