Rexa CUT

Foaie de date

Date de funcționare
  • Înălțime de pompare max.
    20 m
  • Debit max.
    18.5 m³/h
  • Debit optim
    18.5 m³/h
  • Înălțime de pompare optimă
    20 m
  • Racord de refulare
    DN 32/40
  • Diametru nominal flanșă
    DN 32/40
  • Standard conexiune ieșire
    -
  • Presiune de lucru maximă
    10 bar
  • Pasaj sferic liber al sistemului hidraulic
    0 mm
  • Mod de funcționare (imersat)
    S1
  • Mod de funcționare (în afara apei)
    S2-30 min.
  • Adâncime maximă de imersare
    20.00 m
  • Temperatura fluidului pompat max.
    40 Celsius
  • Temperatura fluidului pompat min.
    3 Celsius
  • Greutate brută aprox.
    45.7 kg
Unitate
  • Presiune de lucru maximă
    10 bar
  • Adâncime maximă de imersare
    20.00 m
  • Temperatura fluidului pompat min.
    3 Celsius
  • Temperatura fluidului pompat max.
    40 Celsius
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Toleranță tensiune
    ±10 % %
  • 3.6 A
  • Curent de pornire
    20 A
  • Factor de putere
    0.84
  • Tip de pornire
    Direct online (DOL)
  • Frecvență max. a comutării
    50 1/h
  • Mod de funcționare (imersat)
    S1
  • Mod de funcționare (în afara apei)
    S2-30 min.
  • Grad de protecție
    IP68
  • Putere absorbită P1(Q=max.) rotoare hidraulice selectate * număr de pompe
    2100 W
  • Putere nominală P1 max.
    2100 W
  • Putere nominală mecanică
    1.50 kW
  • Putere arbore P2(Q=max.) rotoare hidraulice selectate * număr de pompe
    1500 W
Echipare/funcționare
  • Protecție pentru temperatura motorului integrată
    Bimetal
  • Supraveghere a etanșeității motorului
    yes
  • Supravegherea etanșeității camerei de scurgere
    no
Cablu
  • Lungime cablu de conectare
    10.0 m
  • Tip cablu
    H07RN-F
  • Secțiunea cablului
    7G1,5
Materiale
  • Carcasă pompă
    5.1301, EN-GJL-250
  • Arbore
    1.4401, X5CrNiMo17-12-2
  • Material motor
    5.1301, EN-GJL-250
  • Material etanșare
    NBR
  • Rotor hidraulic
    5.1301, EN-GJL-250
Dimensiuni de instalare
  • Racord conductă pe refulare
    DN 32/40
Informații despre comenzi
  • Greutate netă aprox.
    43.70 kg
  • Produs
    Wilo
  • Denumire produs
    Rexa CUT

Dimensiuni și desene de execuție

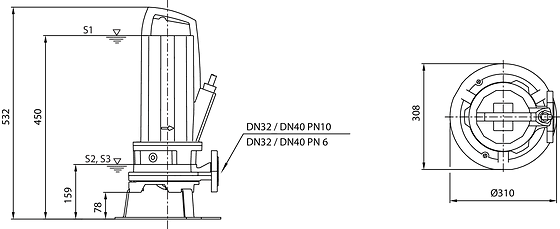

Wilo-Rexa CUT GE03.20.. - portable wet well installation

Wilo-Rexa CUT GE03.20.. - portable wet well installation

Wilo-Rexa CUT GE03.20.. - stationary wet well installation

Wilo-Rexa CUT GE03.20.. - stationary wet well installation
Wilo-Rexa CUT GE03.20.. - portable wet well installation
Wilo-Rexa CUT GE03.20.. - stationary wet well installation

Curbe caracteristice

Wilo-Rexa CUT GI/GE — 50 Hz — No. of poles: 2

Wilo-Rexa CUT GI/GE — 50 Hz — No. of poles: 2

Pump curves in accordance with ISO 9906, class 3B. The specified degrees of efficiency correspond to the hydraulic efficiency.

Wilo-Rexa CUT GI/GE — 50 Hz — No. of poles: 2

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Rexa CUT
  • Număr EAN
    4048482563701
  • Descriere
    6075981
  • Greutate brută aprox.
    45.7 kg
  • Greutate netă aprox.
    43.70 kg
  • Lungime totală
    265.0 mm
  • Înălțime fără ambalaj
    455 mm
  • Culoare
    Verde
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Cutie de carton
  • Număr per strat
    1
  • Lățime fără ambalaj
    215.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1

Text de licitație

Pompă complet submersibilă pentru ape uzate, cu tocător extern, pentru montare imersată verticală, pentru pomparea apei murdare și a apei uzate cu conținut de fecaloide (sub incidența DIN EN 12050-1) și cu componente cu fibră lungă. Agregat complet din fontă cenușie, etanșare pe partea pompei și spre motor, cu două etanşări mecanice independente. Conductă de refulare cu racord de refulare orizontal şi racord filetat/racord flanşă. Motor cu răcire prin suprafață în versiune cu curent trifazat, cu monitorizare termică a motorului, cameră de etanșare și autorizație pentru spații cu pericol de explozie. Cablu de racordare cu capătul liber.

Date de funcționare
  • Înălțime de pompare max.
    20 m
  • Fluid pompat
    Water
Unitate
  • Presiune de lucru maximă
    10 bar
  • Presiune de lucru maximă
    2 bar
  • Adâncime maximă de imersare
    20.00 m
  • Temperatura fluidului pompat min.
    3 Celsius
  • Temperatura fluidului pompat max.
    40 Celsius
Date tehnice motor
  • Alimentare electrică
    3~400 V, 50 Hz
  • Toleranță tensiune
    ±10 % %
  • 3.6 A
  • Curent de pornire
    20 A
  • Factor de putere
    0.84
  • Tip de pornire
    Direct online (DOL)
  • Frecvență max. a comutării
    50 1/h
  • Mod de funcționare (imersat)
    S1
  • Mod de funcționare (în afara apei)
    S2-30 min.
  • Grad de protecție
    IP68
  • Putere absorbită P1(Q=max.) rotoare hidraulice selectate * număr de pompe
    2100 W
  • Putere nominală P1 max.
    2100 W
  • Putere nominală mecanică
    1.50 kW
  • Putere arbore P2(Q=max.) rotoare hidraulice selectate * număr de pompe
    1500 W
Echipare/funcționare
  • Supraveghere a etanșeității motorului
    yes
  • Supravegherea etanșeității camerei de scurgere
    no
Cablu
  • Lungime cablu de conectare
    10.0 m
  • Tip cablu
    H07RN-F
  • Secțiunea cablului
    7G1,5
Materiale
  • Carcasă pompă
    5.1301, EN-GJL-250
  • Arbore
    1.4401, X5CrNiMo17-12-2
  • Material motor
    5.1301, EN-GJL-250
  • Material etanșare
    NBR
  • Rotor hidraulic
    5.1301, EN-GJL-250
Dimensiuni de instalare
  • Racord conductă pe refulare
    DN 32/40
Informații despre comenzi
  • Greutate netă aprox.
    43.70 kg
  • Produs
    Wilo
  • Denumire produs
    Rexa CUT
  • Descriere
    6075981
