RexaBloc RE 08.52W-230DAH132S-4

Sistem hidraulic centrifugal monoetajat cu motor standard IEC în concepție monobloc compactă pentru montare orizontală în spațiu uscat, pentru pomparea apei murdare și a apei uzate cu conținut de fecaloide (sub incidența EN 12050-1) și ape uzate brute. Sistem hidraulic cu ștuț axial de aspirație, ștuț radial de refulare și suportul lagărului ca unitate completă. Suportul lagărului cu cameră de etanşare şi cameră de scurgere pentru preluarea fluidului la intrare prin etanşarea de pe partea fluidului şi de pe partea motorului. Carcasa sistemului hidraulic, rotorul şi suportul lagărului din fontă cenuşie, etanşare pe partea fluidului prin intermediul unei etanşări mecanice independente de sensul de rotaţie, etanşare pe partea motorului sub formă de inel radial de etanşare. Opțional camera de etanșare poate fi supravegheată cu un electrod extern. Motor standard IEC versiune B5 ca motor trifazat cu clasa de eficiență a motorului IE3.

Date de funcționare

• Fluid pompat
  Water
• Înălțime de pompare max. H
  15,60 m

Date produs

• Tip de design rotor
  Rotor retras
• Pasaj sferic liber al sistemului hidraulic
  80 mm
• Presiune de lucru maximă PN
  2 bar
• temperatura fluidului pompat T
  3 °C
• temperatură ambiantă T
  -20 °C

Date tehnice motor

• Tip constructiv motor
  TEFC
• Clasă de eficiență motor
  IE3
• Alimentare electrică
  3~400 V, 50 Hz
• Toleranță tensiune
  ±10 %
• Factor de putere cos φ
  0.85
• Putere nominală a motorului P₂
  5,50 kW
• Puterea absorbită P_{1 max}
  6,20 kW
• Curent nominal I_N
  10,40 A
• Curent de pornire I
  86,3 A
• Tip de pornire
  Direct online (DOL)
• Numărul de poli
  4
• Turație nominală n
  1460 1/min
• Frecvență max. a comutării t
  10 1/h
• Clasă de izolație
  F
• Grad de protecție
  IP55

Echipare/funcționare

• Protecția motorului
  nu
• Supravegherea etanșeității camerei de etanșare
  nu
• Supravegherea etanșeității camerei de scurgere
  nu

Materiale

• Carcasă pompă
  Cast iron
• Rotor hidraulic
  Cast iron
• Arbore
  Stainless steel
• Garnitură arbore
  FKM
• Material etanșare
  NBR
• Material motor
  Cast iron

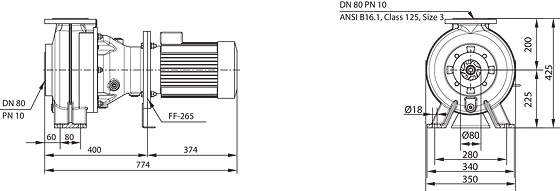

Dimensiuni de instalare

• Racord conductă la aspirație
  DN 80
• Racord conductă pe refulare
  DN 80

Informații despre comenzi

• Produs
  Wilo
• Denumire produs
  RexaBloc RE 08.52W-230DAH132S-4
• Greutate netă aprox. m
  153 kg
• Număr articol
  6073226
