RexaBloc RE 10.44W-220DAH160M4

Foaie de date

Date hidraulice
  • Presiune de lucru maximă PN
    2 bar
  • Pasaj sferic liber al sistemului hidraulic
    100 mm
  • Tip de design rotor
    Rotor retras
  • Înălțime de pompare max. H
    15,20 m
  • Temperatura fluidului pompat max. Tmax
    70 °C
  • Temperatura fluidului pompat min. Tmin
    3 °C
  • Temperatură ambiantă min. Tmin
    -20 °C
  • Temperatură ambiantă max. Tmax
    40 °C
Date tehnice motor
  • Tip constructiv motor
    TEFC
  • Alimentare electrică
    3~400 V, 50 Hz
  • Clasă de eficiență motor
    IE3
  • Toleranță tensiune
    ±10 %
  • Factor de putere cos φ
    0.83
  • Putere nominală a motorului P2
    11,00 kW
  • Puterea absorbită P1 max
    12,10 kW
  • Curent nominal IN
    20,90 A
  • Curent de pornire I
    157 A
  • Numărul de poli
    4
  • Turație nominală n
    1470 1/min
  • Frecvență max. a comutării t
    10 1/h
  • Tip de pornire
    Direct online (DOL)
  • Clasă de izolație
    F
  • Grad de protecție
    IP55
Echipare/funcționare
  • Protecția motorului
    PTC
  • Supravegherea etanșeității camerei de etanșare
    nu
  • Supravegherea etanșeității camerei de scurgere
    nu
Materiale
  • Carcasă pompă
    Cast iron
  • Rotor hidraulic
    Cast iron
  • Arbore
    Stainless steel
  • Garnitură arbore
    FKM
  • Material etanșare
    NBR
  • Material motor
    Cast iron
Dimensiuni de instalare
  • Racord conductă la aspirație
    DN 100
  • Racord conductă pe refulare
    DN 100
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    RexaBloc RE 10.44W-220DAH160M4
  • Număr EAN
    4048482874982
  • Număr articol
    6085280
  • Greutate netă aprox. m
    251 kg
  • Greutate brută aprox. m
    281,0 kg
  • Dimensiuni lungime cu ambalaj
    870 mm
  • Dimensiuni înălțime cu ambalaj
    1200 mm
  • Dimensiuni lățime cu ambalaj
    800 mm
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Ladă
  • Cantitate de comandă minimă
    1

Text de licitație

Sistem hidraulic centrifugal monoetajat cu motor standard IEC în concepție monobloc compactă pentru montare orizontală în spațiu uscat, pentru pomparea apei murdare și a apei uzate cu conținut de fecaloide (sub incidența EN 12050-1) și ape uzate brute. Sistem hidraulic cu ștuț axial de aspirație, ștuț radial de refulare și suportul lagărului ca unitate completă. Suportul lagărului cu cameră de etanşare şi cameră de scurgere pentru preluarea fluidului la intrare prin etanşarea de pe partea fluidului şi de pe partea motorului. Carcasa sistemului hidraulic, rotorul şi suportul lagărului din fontă cenuşie, etanşare pe partea fluidului prin intermediul unei etanşări mecanice independente de sensul de rotaţie, etanşare pe partea motorului sub formă de inel radial de etanşare. Opțional camera de etanșare poate fi supravegheată cu un electrod extern. Motor standard IEC versiune B5 ca motor trifazat cu clasa de eficiență a motorului IE3.

Date de funcționare
  • Fluid pompat
    Water
  • Înălțime de pompare max. H
    15,20 m
Date produs
  • Tip de design rotor
    Rotor retras
  • Pasaj sferic liber al sistemului hidraulic
    100 mm
  • Presiune de lucru maximă PN
    2 bar
  • temperatura fluidului pompat T
    3 °C
  • temperatură ambiantă T
    -20 °C
Date tehnice motor
  • Tip constructiv motor
    TEFC
  • Clasă de eficiență motor
    IE3
  • Alimentare electrică
    3~400 V, 50 Hz
  • Toleranță tensiune
    ±10 %
  • Factor de putere cos φ
    0.83
  • Putere nominală a motorului P2
    11,00 kW
  • Puterea absorbită P1 max
    12,10 kW
  • Curent nominal IN
    20,90 A
  • Curent de pornire I
    157 A
  • Tip de pornire
    Direct online (DOL)
  • Numărul de poli
    4
  • Turație nominală n
    1470 1/min
  • Frecvență max. a comutării t
    10 1/h
  • Clasă de izolație
    F
  • Grad de protecție
    IP55
Echipare/funcționare
  • Protecția motorului
    PTC
  • Supravegherea etanșeității camerei de etanșare
    nu
  • Supravegherea etanșeității camerei de scurgere
    nu
Materiale
  • Carcasă pompă
    Cast iron
  • Rotor hidraulic
    Cast iron
  • Arbore
    Stainless steel
  • Garnitură arbore
    FKM
  • Material etanșare
    NBR
  • Material motor
    Cast iron
Dimensiuni de instalare
  • Racord conductă la aspirație
    DN 100
  • Racord conductă pe refulare
    DN 100
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    RexaBloc RE 10.44W-220DAH160M4
  • Greutate netă aprox. m
    251 kg
  • Număr articol
    6085280

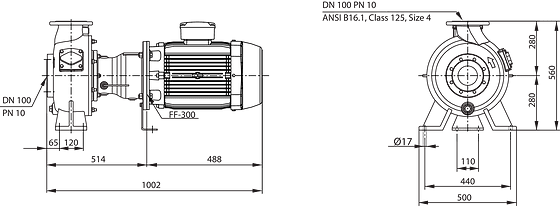

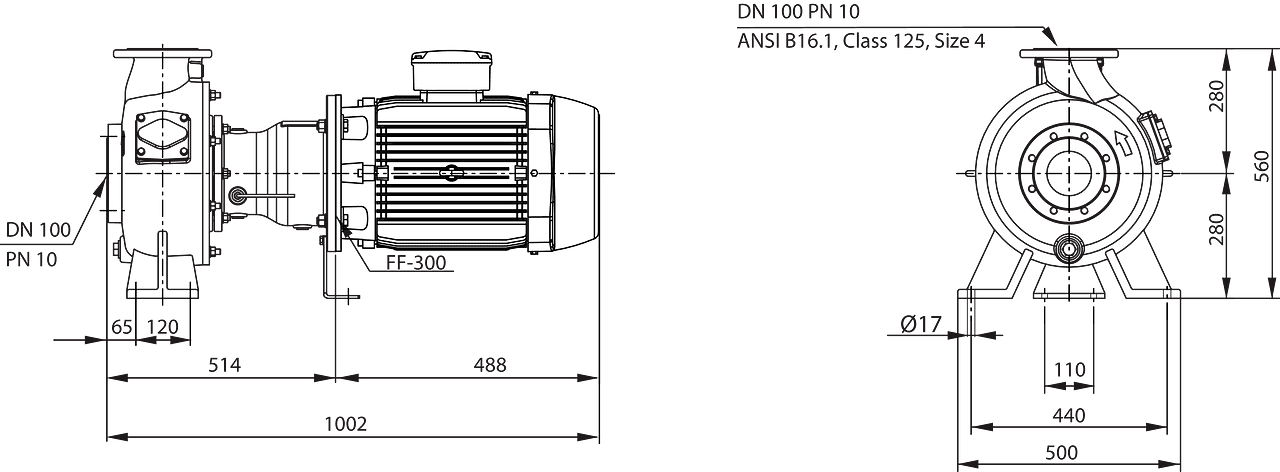

Dimensiuni și desene de execuție

Wilo-RexaBloc RE 10.44W.../160M

Wilo-RexaBloc RE 10.44W.../160M
Wilo-RexaBloc RE 10.44W.../160M

Curbe caracteristice

RexaBloc RE 10.44W

RexaBloc RE 10.44W

Curbe caracteristice ale pompei conf. ISO 9906, Anexa A. Gradele de eficiență specificate corespund eficienței hidraulice.

RexaBloc RE 10.44W

Informaţii despre comandă

Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    RexaBloc RE 10.44W-220DAH160M4
  • Număr EAN
    4048482874982
  • Număr articol
    6085280
  • Greutate brută aprox. m
    281,0 kg
  • Greutate netă aprox. m
    251 kg
  • Lungime totală L
    560,0 mm
  • Înălțime fără ambalaj H
    990 mm
  • Culoare
    Verde
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Ladă
  • Număr per strat
    1
  • Lățime fără ambalaj L
    480,0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
  • Disponibilitate pe piață
    2018-12-01
  • Date of introduction
    2018-09-01
