Modul compact de pompare pentru ridicarea presiunii conform DIN 1988 şi DIN EN 806, pentru racordare directă sau indirectă. Compus din pompe centrifuge verticale de înaltă presiune, cu aspiraţie normală, racordate în paralel, versiune cu etanşare mecanică, la care fiecare pompă dispune de un convertizor de frecvenţă. Gata asamblat, pregătit de racordare, cu sistem de conducte din oţel inoxidabil montat pe cadru de bază, incl. unitate de comandă/reglaj cu toate dispozitivele de măsurare şi de reglaj necesare.

Pentru alimentare cu apă şi creştere a presiunii complet automată în clădiri rezidenţiale, clădiri cu birouri şi administrative, hoteluri, spitale, centre comerciale şi sisteme industriale.

Pentru pomparea apei potabile, a apei tehnologice, a apei de răcire, a apei pentru stingerea incendiilor (cu excepţia instalaţiilor de stingere a incendiilor conform DIN14462 şi cu aprobarea autorităţilor locale pentru protecţia împotriva incendiilor) sau a altor tipuri de ape care nu atacă mecanic sau chimic materialele folosite, respectiv nu conţin elemente abrazive sau cu fibre lungi.

Particularităţi/Avantaje ale produsului

• Sistem robust în conformitate cu cerinţele DIN 1988 (EN 806)
• Armăturile de reglare şi senzorii sunt protejaţi, pentru o instalare sigură şi fiabilă
• Autorizaţie WRAS/KTW/ACS pentru toate componentele care intră în contact cu fluidul (versiune EPDM)
• Sistem hidraulic de înaltă eficienţă pentru pompe Helix EXCEL, reglat electronic de motoare EC, cu convertizor de frecvenţă integrat răcit cu aer
• Motor EC de înaltă eficiență cu High Efficiency Drive (valori limită IE5 pentru clasa de eficiență energetică, conform IEC 60034-30-2)
• Economie de energie datorită domeniului de reglaj supraproporţional al convertizorului de frecvenţă de la 25 până la maxim 60 Hz
• Dispozitiv integrat de detectare a funcţionării fără apă cu dezactivare automată la lipsa apei prin intermediul caracteristicilor de performanţă ale sistemului electronic de reglare a motorului
• Etanşare mecanică independentă de sensul de rotaţie, pentru pompe, tip cartuş, pentru întreţinere simplă
• Forma flexibilă a piesei intermediare permite accesul direct la etanşarea mecanică
• Cuplajul demontabil pentru schimbarea etanşării mecanice fără demontarea motorului (de la 7,5 kW)
• Sistem hidraulic optimizat pentru reducerea pierderilor de presiune pentru întreaga instalaţie
• Lagărele intermediare din ceramică (Al203/CW) asigură o durată îndelungată de viaţă
• Piesele care intră în contact cu lichidul pompat sunt rezistente la coroziune
• Unitate de comandă/reglaj Comfort SCe, calitate ridicată a controlului cu display LCD cu simboluri, navigaţie simplă cu meniu clar şi tehnologia butonului roşu pentru setarea parametrilor, pentru comanda pompelor electronice cu convertizor de frecvenţă
• Verificare din fabrică şi setare preliminară pe perimetrul optim de activitate (incl. certificat de recepţie în conformitate cu EN10204 - 3.1)

Dotare şi funcţii

• Pompe centrifuge de înaltă presiune, din oţel inoxidabil, seria constructivă Helix EXCEL
• Rame din oţel galvanizat electrolitic, cu amortizoare de vibraţii cu înălţime reglabilă pentru izolare fonică
• Vană de izolare pe aspiraţia şi pe refularea fiecărei pompe
• Clapetă de reţinere pe refularea fiecărei pompe
• Vas sub presiune cu membrană 8 l, PN 16 incl. armătură de trecere conform DIN 4807, refulare
• Senzor de presiune (4-20 mA), refulare
• Manometru, refulare
• Comandă automată a pompei prin intermediul

Smart-Controller (SCe), complet automatizat, în carcasă din oţel, grad de protecţie IP 54, compus din alimentare internă cu tensiune de comandă, microprocesor cu Soft-SPS, intrări şi ieşiri analoage şi digitale pentru comanda pompelor electronice cu convertizor de frecvenţă.

Pentru simplificarea întreţinerii se recomandă un spaţiu de lucru de 1m în jurul instalaţiei.

Comandă/ Afişaj

• Display LCD (cu fundal iluminat) pentru afişarea parametrilor de lucru, a parametrilor de reglaj, a stărilor de funcţionare ale pompelor, mesajelor de eroare şi istoricului
• Meniu cu simboluri şi numere de meniu
• Leduri pentru afişarea stării instalaţiei (funcţionare/avarie)
• Parametri reglaţi preliminar din fabrică pentru o punere uşoară în funcţiune
• Setarea parametrilor de lucru şi validarea mesajelor de avarie cu ajutorul tehnologiei butonului roşu
• Întrerupător principal cu posibilitate de încuiere
• Funcţionare cu/fără pompă de rezervă, selectabilă de către service
• Contor ore de funcţionare pentru fiecare pompă şi pentru întreaga instalaţie
• Contor intervale de comutare pentru fiecare pompă şi pentru întreaga instalaţie
• Memorie de erori pentru ultimele 16 avarii

Automatizare

• Automatizare complet automată pentru 1 până la 4 pompe cu frecvenţă reglată, prin intermediul comparaţiei valoare impusă/valoare efectivă
• Comutare valoare impusă Valoare impusă cu posibilitate de activare prin contact
• Reglare externă de la distanţă a valorii impuse, prin intermediul semnalului 4…20 mA
• Conectare automată, în funcție de sarcină, a unui număr cuprins între 1 și n pompe de vârf, în funcție de parametrii de reglaj presiune - constantă, p-c
• Posibilitate de alegere a 2 seturi de parametri, meniu Easy (valoare impusă & tip de reglaj) sau meniu Expert (parametri de funcţionare şi parametri de reglaj)
• Modul de funcţionare al pompelor poate fi ales liber (manual, oprit, automat)
• Alternarea automată a pompelor, cu posibilitate de reglare
• Setare standard: Impuls - La fiecare nouă solicitare, pompa de bază este înlocuită fără a se ţine cont de orele de funcţionare
• Alternativ: Alternarea pompelor în funcţie de orele de funcţionare, alternarea ciclică a pompei de bază după un anumit număr de ore reglabil
• Test automat de funcţionare a pompei, cu posibilitate de reglare (pornire în regim de scurtă durată)
• Activabil/dezactivabil
• Timp între două funcţionări ale pompei, cu posibilitate de programare
• Timpii de blocare liber programabili
• Turaţie liber reglabilă

Monitorizare

• Transmiterea valorii efective a sistemului prin intermediul unui semnal analog 0-10 volţi pentru posibilitatea de măsurare/afişare externă, 10 volţi corespund valorii finale a senzorilor
• 4-20mA senzor de semnal (supravegherea conductorilor pe circuitul traductorului) pentru valori efective ale parametrilor de reglaj
• Asigurarea cablurilor de alimentare a pompelor printr-un contactor de protecţie
• Comutare automată în caz de avarie de la pompa activă la pompa de rezervă
• Monitorizarea valorilor max. şi min. ale sistemului cu posibilitatea de reglare a timpilor de temporizare şi a valorilor
• Test de debit zero pentru deconectarea instalaţiei când nu are loc captare de apă (parametri reglabili)
• Funcţie de umplere a conductei pentru umplerea conductelor goale (prima umplere a reţelei consumatorului)
• Protecţie la lipsa apei prin intermediul unui contact de ex. pentru plutitor cu contacte electrice sau întrerupător manometric

Interfețe

• Contacte fără potenţial pentru semnalare semnalizările generale de funcţionare şi de defecţiune SBM/SSM
• Posibilitatea inversării logice SBM şi SSM
• Contacte pentru External ON/OFF, lipsa apei şi a 2-a Valoare impusă
• External ON/OFF prin intermediul contactului de dezactivare a regimului automat al instalaţiei

Accesorii opţionale (montaj din fabrică sau ulterior, după consultare tehnică)

• Selector „Manual-0-Automat“: Selectarea modului de funcţionare a fiecărei pompe şi regim manual în caz de defectare a unităţii de reglaj „Manual“ (Regim de urgenţă/test la reţea, protecţia motorului existentă), „0“ (pompă deconectată – imposibilă conectarea de la unitatea de comandă) şi „Auto“ (pompă pentru regim automat deblocată de la unitatea de comandă)
• Releu de evaluare pentru protecţia motorului PTC
• Semnalizare colectivă de funcţionare şi avarie şi avertizare la lipsa apei:
• Convertizor de semnal 0/2-10 V la 0/ 4-20 mA
• Starter soft pentru pompe de vârf
• Conectare la sisteme GLT conform VDI 3814

Accesorii recomandate (comandate separat)

• Set opţional de montaj WMS pentru semnalizarea lipsei apei
• Conducte flexibile de racord sau compensatori
• Rezervor preliminar pentru sisteme de separare.
• Vas sub presiune cu membrană
• Capace cu filet la sisteme cu sistem de conducte cu filet

Sisteme Bus (opţional)

• BACnet, LON-Bus, Modbus RTU

Norme respectate

• Regulamente tehnice pentru instalaţii pentru apă potabilă (TRWI) DIN 1988 (EN806)
• Vase sub presiune cu membrană / vase de expansiune DIN 4807
• Echipamente electronice utilizate în instalații de putere EN 50178
• Echipamentul electric al mașinilor EN 60204-1
• Securitatea aparatelor electrice pentru uz casnic și scopuri similare EN 60335-1
• Ansambluri de aparataj de joasă tensiune EN 60439-1/61439-1
• CEM Imunitate pentru mediile industriale EN 61000-6-2
• CEM Standard de emisie pentru mediile rezidențiale, comerciale și ușor industrializate EN 61000-6-3

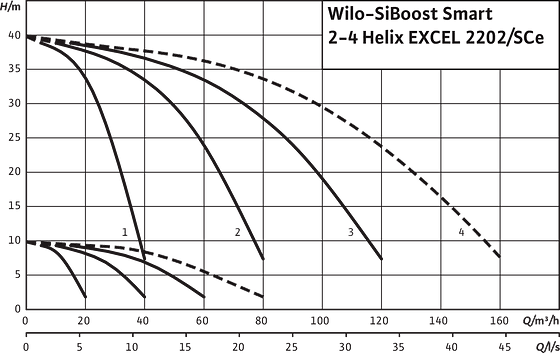

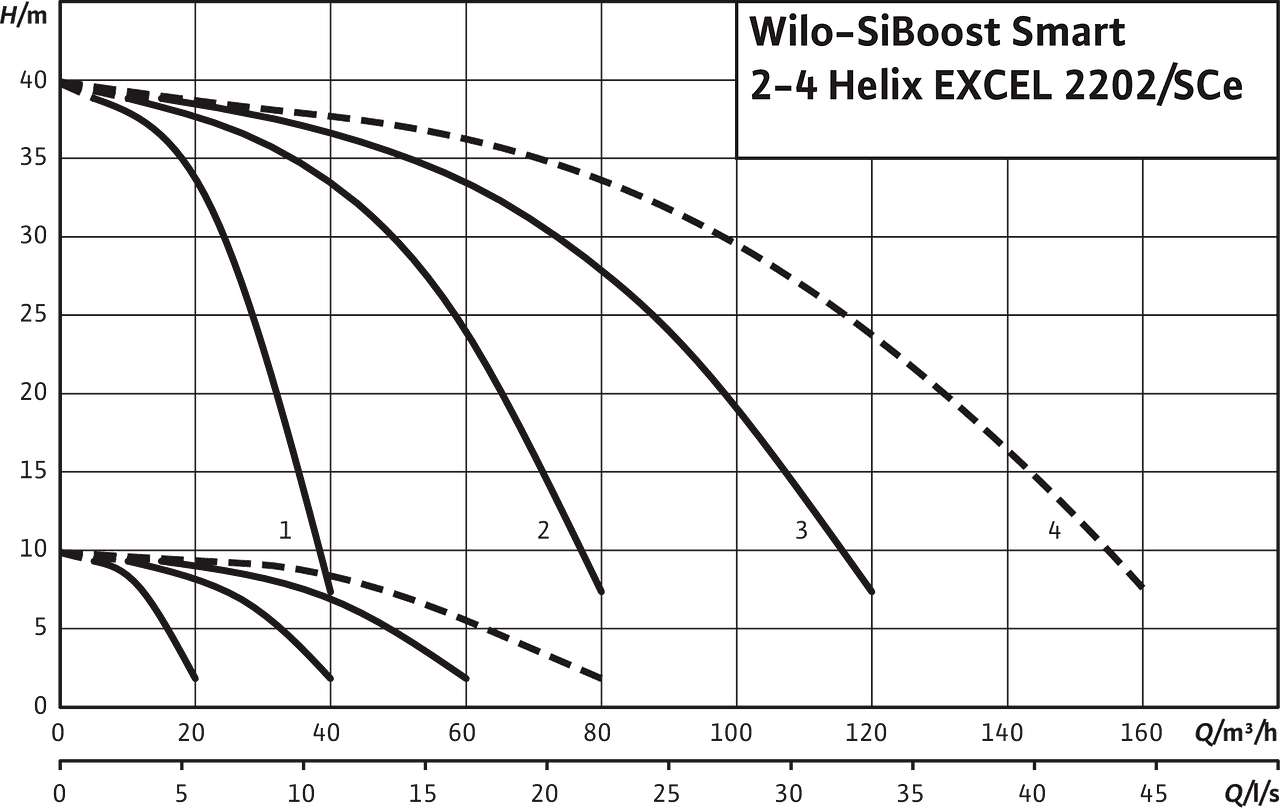

Date de funcționare

• Fluid pompat
  Water
• Număr de pompe
  3
• Presiune de lucru maximă PN
  16 bar
• Presiune de intrare
  10 bar

Date tehnice motor

• Putere nominală a motorului P₂
  3.20 kW
• Curent nominal I_N
  6.40 A
• Turație nominală n
  3500 rpm
• Clasă de izolație
  F
• Protection class motor
  IP55
• Protection class switchgear
  IP54

Materiale

• Carcasă pompă
  EN-GJL-250
• Rotor hidraulic
  1.4307
• Arbore
  1.4057
• Garnitură arbore
  Q1BE3GG
• Material etanșare
  EPDM
• Material conducte
  1.4307

Dimensiuni de instalare

• Racord conductă la aspirație DNs
  DN 100
• Racord conductă pe refulare DNd
  DN 100

Informații despre comenzi

• Produs
  Wilo
• Denumire produs
  SiBoost Smart 3 Helix EXCEL 2202
• Greutate netă aprox. m
  395 kg
• Număr articol
  2542595
