Stratos 32/1-12

Foaie de date

Date hidraulice
  • Presiune de lucru maximă PN
    10 bar
  • Înălțime de pompare max. H
    12.00 m
  • Debit max. Q
    15.4 m³/h
  • Înălțime de intrare minimă la 50 °C
    3
  • Înălțime de intrare minimă la 95 °C
    10
  • Înălțime de intrare minimă la 110 °C
    16
  • Temperatura fluidului pompat min. Tmin
    -10 °C
  • Temperatura fluidului pompat max. Tmax
    110 °C
  • Temperatură ambiantă min. Tmin
    -10 °C
  • Temperatură ambiantă max. Tmax
    40 °C
Date tehnice motor
  • Indice de eficiență energetică (EEI)
    0.20
  • Alimentare electrică
    1~230 V ±10%, 50/60 Hz
  • Curent nominal IN
    0.22 A
  • Curent nominal IN
    1.37 A
  • Turație min. nmin
    1400 rpm
  • Turație max. nmax
    4800 rpm
  • Putere absorbită (min) P1 min
    12.0 W
  • Putere nominală P1 max. P1 max
    310.0 W
  • Producere de perturbații
    EN 61800-3;2004+A1;2012/mediul rezidențial (C1)
  • Rezistență la perturbații
    EN 61800-3;2004+A1;2012/mediul industrial (C2)
  • Presetupă pentru cablu
    1 x PG7
  • Clasă de izolație
    F
  • Grad de protecție
    IPX4D
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    PPS-GF40
  • Arbore
    1.4122
  • Depozit material
    Cărbune grafitat
Dimensiuni de instalare
  • Racord conductă pe refulare RPD
    DN 32
  • Racord conductă la aspirație RPS
    DN 32
  • Lungime constructivă l0
    220 mm
Informații despre comenzi
  • Greutate netă aprox. m
    10 kg
  • Produs
    Wilo
  • Denumire produs
    Stratos 32/1-12
  • Număr articol
    2090452

Text de licitație

Pompă de înaltă eficienţă Wilo-Stratos

reglată electronic,

Pompă de circulaţie cu rotor umed cu cheltuieli minime de exploatare, destinată pentru montaj pe conductă. Adecvată pentru toate instalaţiile de încălzire, ventilare şi climatizare (-10 °C la +110 °C). Cu reglajul electronic al puterii integrat pentru presiune diferenţială constantă/variabilă. Cochilii termoizolante, standard. Dotare de serie cu panou de comandă manuală cu un singur buton pentru:

  • Pornirea / oprirea pompei
  • Selectarea modului de reglare:
    • dp-c (presiune diferenţială constantă)
    • dp-v (presiune diferenţială variabilă)
    • dp-T (presiune diferenţială în funcţie de temperatură) prin intermediul telecomenzii/stick-ului IR, Modbus, BACnet, LON sau Can
    • Q-limit pentru limitarea debitului volumetric maxim (reglare numai prin stick-ul IR)
    • Funcţionare cu reglaj (reglarea turaţiei constante)
  • Funcţionare automată cu turaţie redusă (autoadaptare)
  • Reglajul valorii de referinţă, respectiv al turaţiei

Display grafic al pompei cu afişaj rabatabil pentru module orizontale, cât şi verticale, destinat pentru afişarea următoarelor elemente:

  • Regim de lucru
  • Mod de reglare
  • Valoare impusă a presiunii diferenţiale respectiv a turaţiei
  • Mesaje de eroare şi de avertisment

Motor sincron de cea mai înaltă eficienţă, construit cu tehnologia ECM, cu cuplu de pornire ridicat, funcţie automată de deblocare şi protecţie totală motor integrată.

Lampă semnalizare avarie, semnalizare colectivă de avarie fără potenţial, interfaţă IR pentru comunicarea fără fir cu aparatul de comandă şi service telecomanda IR/stick-ul Wilo.

Slot pentru module IF-Wilo Stratos cu interfeţe pentru sistemul de automatizare a clădirii GA respectiv controlul pompelor duble (accesorii: module IF Stratos Modbus, BACnet, LON, CAN, PLR, Ext.Off, Ext.Min, SBM, Ext.Off/SBM sau pompă dublă).

Carcasa pompei confecţionată din fontă cenuşie acoperită prin cataforeză, rotorul confecţionat din material plastic armat cu fibre de sticlă, axul confecţionat din oţel superior şi dotat cu lagăre de alunecare confecţionate din carbon impregnat cu metal.

La pompe cu flanşă - variante cu flanşă:

  • Execuţie standard pentru pompele DN 32 până la DN 65: Flanşă combinată PN 6/10 (flanşă PN 16 conform EN 1092-2) pentru contraflanşa PN 6 şi PN 16
  • Execuţie standard pentru pompele DN 80 / DN 100: Flanşă PN 6 (PN 16 dimensionată conform EN 1092-2) pentru contraflanşa PN 6
  • Execuţie specială pentru pompele DN 32 până la DN 100: Flanşă PN 16 (conform EN 1092-2) pentru contraflanşa PN 16
Date de funcționare
  • Fluid pompat
    Water
  • Presiune de lucru maximă PN
    10 bar
  • Înălțime de intrare minimă la 50 °C
    3
  • Înălțime de intrare minimă la 95 °C
    10
  • Înălțime de intrare minimă la 110 °C
    16
Date tehnice motor
  • Indice de eficiență energetică (EEI)
    0.20
  • Producere de perturbații
    EN 61800-3;2004+A1;2012/mediul rezidențial (C1)
  • Rezistență la perturbații
    EN 61800-3;2004+A1;2012/mediul industrial (C2)
  • Alimentare electrică
    1~230 V, 50/60 Hz
  • Putere nominală P1 max. P1 max
    310.0 W
  • Turație min. nmin
    1400 rpm
  • Turație max. nmax
    4800 rpm
  • Protection class motor
    IPX4D
  • Presetupă pentru cablu
    1 x PG7
Materiale
  • Carcasă pompă
    EN-GJL-250
  • Rotor hidraulic
    PPS-GF40
  • Arbore
    1.4122
  • Depozit material
    Cărbune grafitat
Dimensiuni de instalare
  • Racord conductă la aspirație RPS
    DN 32
  • Racord conductă pe refulare RPD
    DN 32
  • Lungime constructivă l0
    220 mm
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Stratos 32/1-12
  • Greutate netă aprox. m
    10 kg
  • Număr articol
    2090452

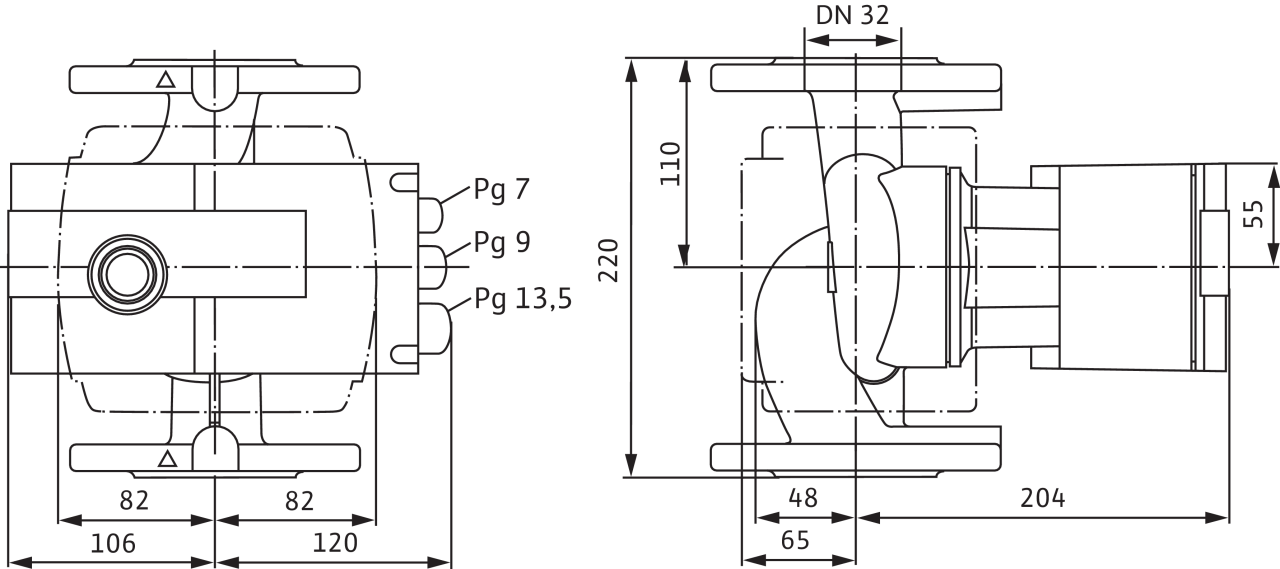

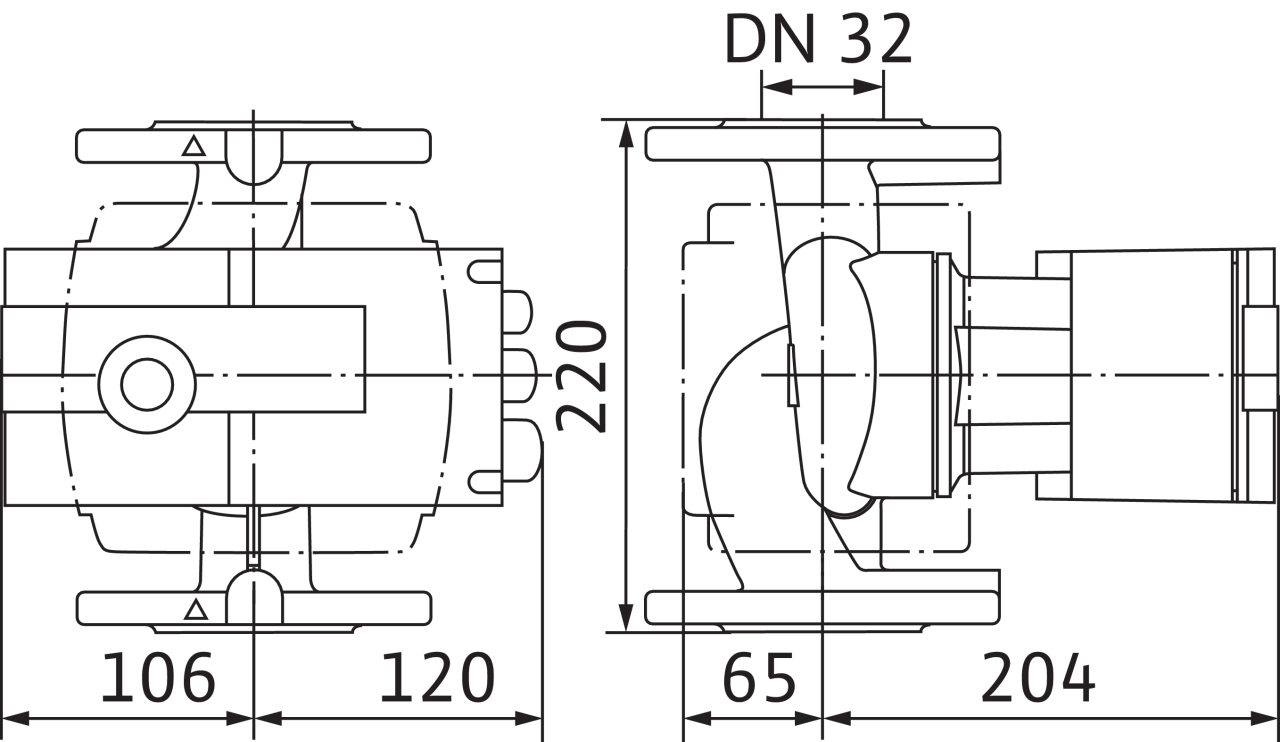

Dimensiuni și desene de execuție

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

Curbe caracteristice

Stratos 32/1-12

Stratos 32/1-12
Stratos 32/1-12

Plan de borne

Stratos

Stratos

SSM:Semnalare generală de defecțiune

(contact normal închis conform VDI 3814, solicitare 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Opţiune: 3~230 V, 50/60 Hz

Stratos

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Stratos 32/1-12
  • Număr EAN
    4016322994015
  • Număr articol
    2090452
  • Greutate brută aprox. m
    10.4 kg
  • Greutate netă aprox. m
    10 kg
  • Lungime totală L
    220.0 mm
  • Înălțime fără ambalaj H
    260 mm
  • Culoare
    verde/negru
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Cutie de carton
  • Număr per strat
    6
  • Lățime fără ambalaj L
    226.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    30
