Pompă cu două rotoare de înaltă eficiență, inline, cu motor EC din clasa de eficiență energetică IE5 conform IEC 60034-30-2 și reglaj electronic al puterii, în concepția cu rotor uscat. Pompa este executată ca pompă centrifugală monoetajată de joasă presiune cu racord cu flanșă și etanșare mecanică. Pompa Stratos GIGA-D este concepută în primul rând pentru vehicularea apei de încălzire (conform VDI 2035), a apei reci și soluțiilor de apă-glicol fără materiale abrazive în instalațiile de încălzire, rețelele de apă rece și instalațiile de răcire.

Tip constructiv:

• Pompă centrifugă monoetajată de joasă presiune cu ax monobloc
• Carcasă în spirală de concepție inline (ștuțuri de aspirație și presiune cu aceleași flanșe pe o linie)
• Flanșă PN 16 găurită conform EN 1092-2
• Racorduri cu prize de presiune (R 1/8) pentru traductor de presiune diferențială integrat (varianta ...-R1 fără traductor de presiune diferențială)
• Carcasa pompei și flanșa motorului acoperite prin cataforeză, ca dotare de serie
• Etanșare mecanică pentru pomparea apei până la Tmax. = +140 °C. Până la T ≤ +40 °C este permisă adăugarea unei soluții de glicol în fracțiune volumetrică între 20% și 40%. La amestecurile apă/glicol cu procente de glicol > 40% până la o fracție volumică de max. 50% și o temperatură a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate diferite de apă trebuie prevăzută o etanșare mecanică alternativă.
• Tensiuni de conectare: 3~480 V ±10% 50/60 Hz; 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10% 50/60 Hz

Accesorii:

• Console pentru fixarea pe fundație
• Flanșă oarbă pentru carcasa pompei cu două rotoare
• Seturi de traductoare de presiune diferențială 0-10 V pentru pompe varianta ...–R1
• Monitor IR
• Stick IR
• Modul IF PLR
• Modul IF LON
• Modul IF Modbus
• Modul IF BACnet
• Modul IF CAN

Echipare pentru producția de serie:

• Interfață pentru comanda manuală cu buton verde pentru:
• Pompă pornit/oprit
• Selectarea modului de reglare: Δp-c (presiune diferențială constantă), Δp-v (presiune diferențială variabilă), reglaj PID, n-constant (dispozitiv de reglare)
• Reglajul valorii de referință, respectiv al turației
• Configurarea parametrilor de funcționare
• Validarea erorilor
• Ecran pompă pentru afișarea:
• Mod de control
• Valoare de referință (de exemplu pentru presiunea diferențială sau turație)
• Mesaje de eroare și de avertisment
• Valori efective (de exemplu pentru puterea absorbită, valoarea efectivă a senzorului)
• Date de exploatare (de exemplu ore de funcționare, consum de energie)
• Date suplimentare (de exemplu starea releelor SSM și SBM)
• Date ale mașinii (de exemplu denumirea pompei)
• Mod de funcționare (numai în regimul de funcționare cu pompă cu două rotoare: regim principal/regim de rezervă, funcționare în paralel)
• Stării de corecție a valorii pentru presiune

Funcții suplimentare:

• Interfețe analogice 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, managementul integrat al instalației de pompare cu două rotoare, interval reglabil pentru alternarea pompelor (la regimul cu două rotoare), două relee de semnalizare configurabile pentru semnalizările de funcționare și de avarie, sensibilitate la erori configurabilă adaptată la instalațiile de încălzire și de climatizare, blocajul accesului la pompă, protecția integrată totală a motorului (KLF) cu declanșare electronică, orificii pentru evacuarea condensului pe carcasa motorului (închise la livrare) ca dotare de serie, interfață IR pentru comunicarea fără fir cu echipamentul de comandă și service monitor IR Wilo și stick IR Wilo, slot pentru module IF Wilo Modbus, BACnet, CAN, PLR, LON pentru conectarea la sistemul de automatizare a clădirii.

Materiale

• Carcasă pompă
  5.1301, EN-GJL-250
• Rotor hidraulic
  PPS-GF40
• Piesă intermediară
• Arbore
  1.4542, X5CrNiCuNb16-4

Date de funcționare

• Temperatura fluidului pompat min.
  -20 Celsius
• Temperatura fluidului pompat max.
  140 Celsius
• Presiune de lucru maximă
  16 bar
• Temperatură ambiantă max.
  40 Celsius
• Indice de randament minim (MEI)
  0.7

Date tehnice motor

• Producere de perturbații
  EN 61800-3
• Rezistență la perturbații
  EN 61800-3
• Alimentare electrică
  3~440 V, 50 Hz
• Putere arbore P2(Q=max.) rotoare hidraulice selectate * număr de pompe
  3800 W
• Turație max.
  4600 rpm
• 7.6 A
• Grad de protecție
  IP55

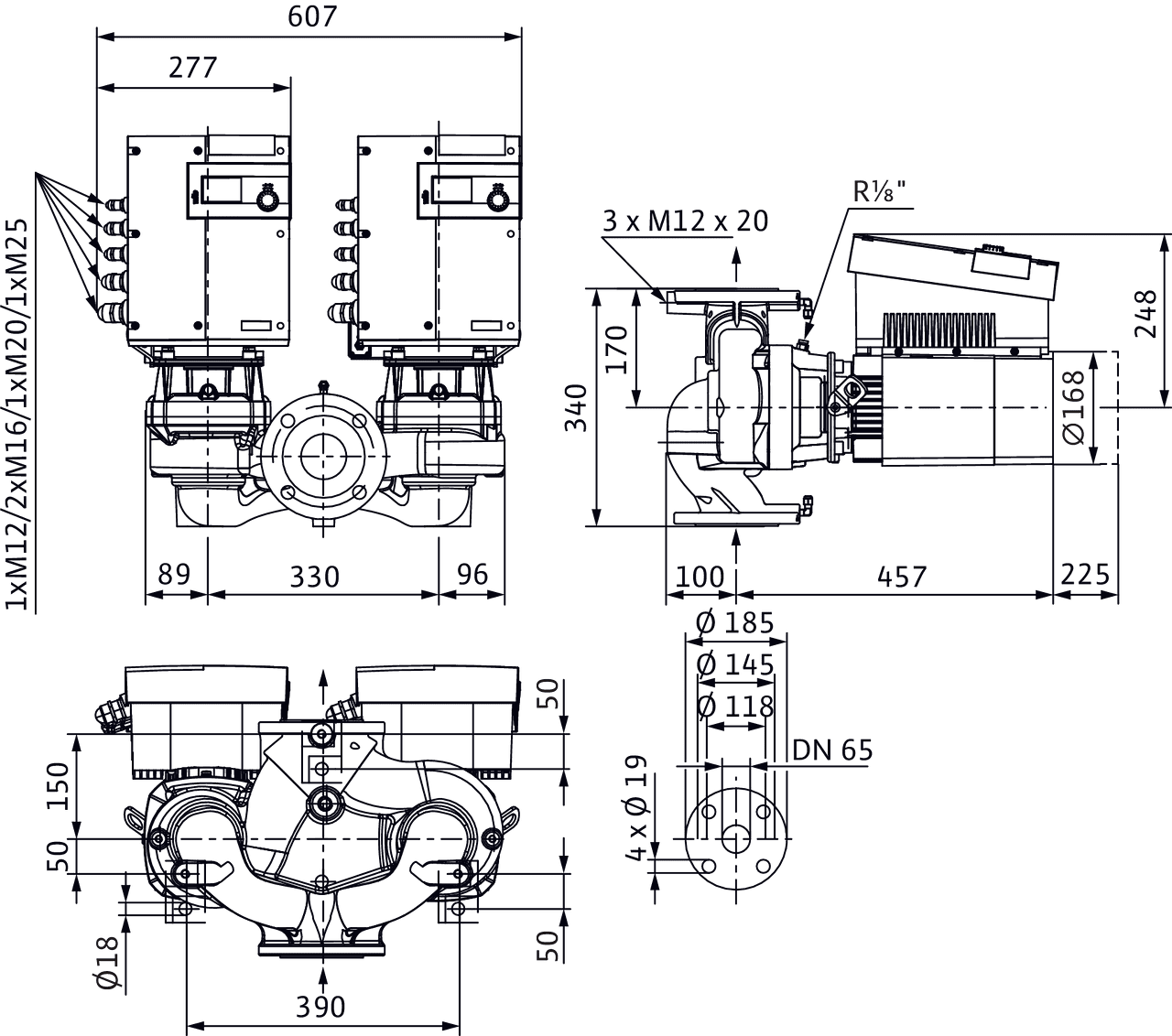

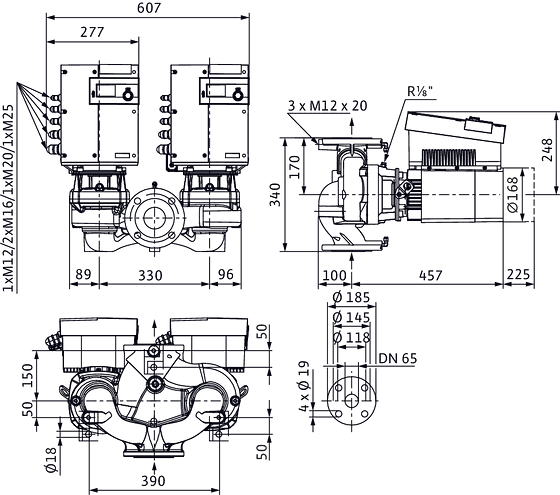

Dimensiuni de instalare

• Racord conductă la aspirație
  DN 65
• Racord conductă pe refulare
  DN 65

Informații despre comenzi

• Greutate netă aprox.
  92.00 kg
• Produs
  Wilo
• Denumire produs

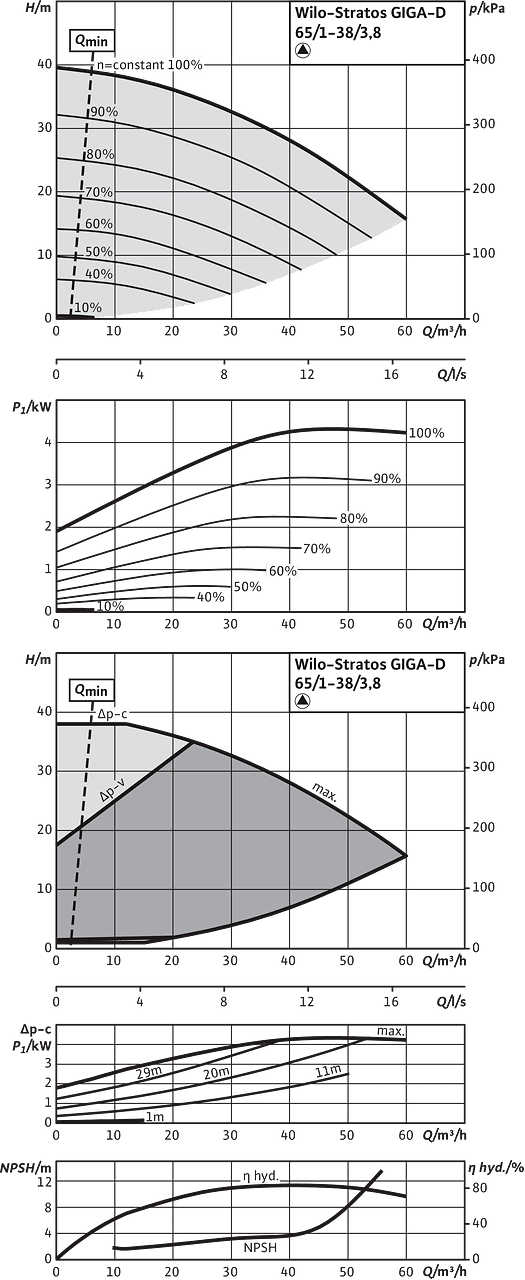

  Stratos GIGA-D 65/1-38/3,8
• Descriere
  2170240
