Stratos-Z 30/1-12 GG

Foaie de date

Date hidraulice
  • Presiune de lucru maximă PN
    10 bar
  • Înălțime de pompare max. H
    12.00 m
  • Debit max. Q
    12 m³/h
  • Temperatura fluidului pompat min. T
    -10 °C
  • Temperatura fluidului pompat max. T
    110 °C
  • Temperatură ambiantă min. Tmin
    -10 °C
  • Temperatură ambiantă max. Tmax
    40 °C
  • Duritate totală maximă admisibilă la utilizarea în instalaţiile de recirculare a apei potabile
    3,57 mmol/l (20 °dH)
Date tehnice motor
  • Indice de eficiență energetică (EEI)
    0.20
  • Alimentare electrică
    1~230 V, 50/60 Hz
  • Putere nominală a motorului P2
    0.20 kW
  • Curent nominal IN
    1.37 A
  • Turație min. nmin
    1400 rpm
  • Turație max. nmax
    4800 rpm
  • Putere absorbită (min) P1 min
    12.0 W
  • Putere nominală P1 max. P1 max
    300.0 W
  • Producere de perturbații
    EN 61800-3;2004+A1;2012/mediul rezidențial (C1)
  • Rezistență la perturbații
    EN 61800-3;2004+A1;2012/mediul industrial (C2)
  • Controlul turației
    Convertizor de frecvență
  • Clasă de izolație
    F
  • Protection class motor
    IPX4D
  • Protecția motorului
    integrat
Materiale
  • Carcasă pompă
    EN-GJL-200
  • Rotor hidraulic
    PPS-GF40
  • Arbore
    1.4122
  • Depozit material
    Cărbune grafitat
Dimensiuni de instalare
  • Racord conductă la aspirație RPS
    G 2
  • Racord conductă pe refulare RPD
    G 2
  • Lungime constructivă l0
    180 mm
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Stratos-Z 30/1-12 GG
  • Număr articol
    2090476
  • Greutate netă aprox. m
    6 kg

Text de licitație

Pompă de înaltă eficienţă Wilo-Stratos Z

reglată electronic

Pompă de circulaţie cu rotor umed cu cheltuieli minime de exploatare, destinată pentru montaj pe conductă. Adecvată pentru sisteme de recirculare a apei potabile (între 0 °C şi +80 °C), instalaţii de încălzire, de aerisire şi de climatizare (-10 °C până la +110 °C). Cu reglajul electronic al puterii integrat pentru presiune diferenţială constantă/variabilă. Cochilii termoizolante, standard. Dotare de serie cu panou de comandă manuală cu un singur buton pentru:

  • Pornirea / oprirea pompei
  • Selectarea modului de reglare:
    • dp-c (presiune diferenţială constantă)
    • dp-v (presiune diferenţială variabilă)
    • dp-T (presiune diferenţială în funcţie de temperatură) prin intermediul telecomenzii/stick-ului IR, Modbus, BACnet, LON sau Can
    • Q-limit pentru limitarea debitului volumetric maxim (reglare numai prin stick-ul IR)
    • Funcţionare cu reglaj (reglarea turaţiei constante)
  • Funcţionare automată cu turaţie redusă (autoadaptare)
  • Reglajul valorii de referinţă, respectiv al turaţiei

Display grafic al pompei cu afişaj rabatabil pentru module orizontale, cât şi verticale, destinat pentru afişarea următoarelor elemente:

  • Regim de lucru
  • Mod de reglare
  • Valoare impusă a presiunii diferenţiale respectiv a turaţiei
  • Mesaje de eroare şi de avertisment

Motor sincron de cea mai înaltă eficienţă, construit cu tehnologia ECM, cu cuplu de pornire ridicat, funcţie automată de deblocare şi protecţie totală motor integrată.

Lampă semnalizare avarie, semnalizare colectivă de avarie fără potenţial, interfaţă IR pentru comunicarea fără fir cu aparatul de comandă şi service telecomanda IR/stick-ul Wilo.

Slot pentru module IF-Wilo Stratos cu interfeţe pentru sistemul de automatizare a clădirii GA respectiv controlul pompelor duble (accesorii: module IF Stratos Modbus, BACnet, LON, CAN, PLR, Ext.Off, Ext.Min, SBM, Ext.Off/SBM sau pompă dublă).

La pompe cu flanşă - variante cu flanşă:

  • Execuţie standard pentru pompele DN 40 până la DN 65: Flanşă combinată PN 6/10 (flanşă PN 16 conform EN 1092-2) pentru contraflanşa PN 6 şi PN 16
  • Execuţie specială pentru pompele DN 40 până la DN 65: Flanşă PN 16 (conform EN 1092-2) pentru contraflanşa PN 16
Date de funcționare
  • Fluid pompat
    Water
  • Presiune de lucru maximă PN
    10 bar
  • Duritate totală maximă admisibilă la utilizarea în instalaţiile de recirculare a apei potabile
    3,57 mmol/l (20 °dH)
Date tehnice motor
  • Producere de perturbații
    EN 61800-3;2004+A1;2012/mediul rezidențial (C1)
  • Rezistență la perturbații
    EN 61800-3;2004+A1;2012/mediul industrial (C2)
  • Alimentare electrică
    1~230 V, 50/60 Hz
  • Putere nominală P1 max. P1 max
    300.0 W
  • Turație max. nmax
    4800 rpm
  • Curent nominal IN
    1.37 A
  • Protection class motor
    IPX4D
  • Presetupă pentru cablu
    1 x PG7
Materiale
  • Carcasă pompă
    EN-GJL-200
  • Rotor hidraulic
    PPS-GF40
  • Arbore
    1.4122
  • Depozit material
    Cărbune grafitat
Dimensiuni de instalare
  • Racord conductă la aspirație RPS
    G 2
  • Racord conductă pe refulare RPD
    G 2
  • Lungime constructivă l0
    180 mm
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Stratos-Z 30/1-12 GG
  • Greutate netă aprox. m
    6 kg
  • Număr articol
    2090476

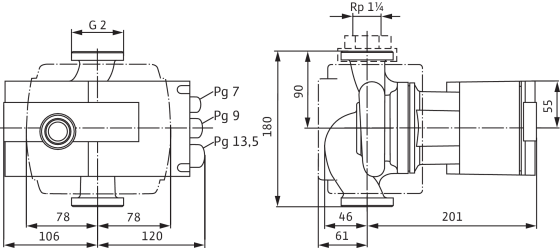

Dimensiuni și desene de execuție

Stratos

Stratos
Stratos

Curbe caracteristice

Stratos-Z 30/1-12

Stratos-Z 30/1-12
Stratos-Z 30/1-12

Plan de borne

Stratos

Stratos

SSM:Semnalare generală de defecțiune

(contact normal închis conform VDI 3814, solicitare 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Opţiune: 3~230 V, 50/60 Hz

Stratos

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Stratos-Z 30/1-12 GG
  • Număr EAN
    4016322994343
  • Număr articol
    2090476
  • Greutate brută aprox. m
    6.5 kg
  • Greutate netă aprox. m
    6 kg
  • Lungime totală L
    180.0 mm
  • Înălțime fără ambalaj H
    257 mm
  • Culoare
    Verde
  • Proprietatea ambalajului
    Ambalaj pentru transport
  • Tip de ambalare
    Cutie de carton
  • Număr per strat
    6
  • Lățime fără ambalaj L
    226.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    30
