Sub-TWI 5-SE 304 FS (1~230 V, 50 Hz)
Foaie de date
Date hidraulice
-
Presiune de lucru maximă PN10 bar
-
Adâncime max. de imersare17,00 m
-
Înălțime de pompare max. H87,00 m
-
Temperatura fluidului pompat min. Tmin5 °C
-
Temperatura fluidului pompat max. Tmax40 °C
Date tehnice motor
-
Alimentare electrică1~230 V, 50 Hz
-
Putere nominală a motorului P20,55 kW
-
Turație nominală n2810 1/min
-
Curent nominal IN4,50 A
-
Curent de pornire I20,25 A
-
Tip de pornireDirect online (DOL)
-
Factor de putere cos φ0.91
-
Frecvență max. a comutării t40 1/h
-
Grad de protecție motorIP68
-
Diametru motor DM127 mm
Cablu
-
Lungime cablu de conectare20,0 m
-
Secțiunea cablului4G1 mm²
Materiale
-
Carcasă pompăStainless steel
-
Rotor hidraulicStainless steel
-
ArboreStainless steel
-
Material motorStainless steel
Dimensiuni de instalare
-
Racord conductă pe refulareRp 1¼
Informații despre comenzi
-
ProdusWilo
-
Denumire produsSub-TWI 5-SE 304 FS (1~230 V, 50 Hz)
-
Număr EAN4048482105970
-
Număr articol4144961
-
Greutate netă aprox. m16 kg
-
Greutate brută aprox. m18,0 kg
-
Dimensiuni lungime cu ambalaj230 mm
-
Dimensiuni înălțime cu ambalaj200 mm
-
Dimensiuni lățime cu ambalaj800 mm
-
Proprietatea ambalajuluiAmbalaj pentru vânzarea cu amănuntul
-
Tip de ambalareCutie de carton
-
Cantitate de comandă minimă1
Text de licitație
Pompă subacvatică complet submersibilă, multietajată, cu autoaerisire şi coş standard de aspirare pentru instalarea imersată deasupra fundului rezervorului/cisternei.
Pentru pomparea apei curate din rezervoare, cisterne sau fântâni până la o adâncime de scufundare de 17 m. Toate componentele care intră în contact cu fluidul pompat sunt protejate împotriva coroziunii.
Pompă în variantă cu motor monofazic cu cablu de conectare, panou de protecţie şi automatizare (IP55) cu protecţie termică a motorului, întrerupător PORNIT/OPRIT, precum şi 2 m cablu de conexiune cu fişă cu contact de protecţie. Amplasare emersată posibilă.
Model pentru curent trifazic cu capăt liber al cablului.
Model TWI 5 cu coş de admisie standard.
Variante: Variantă SE cu ştuţ lateral de alimentare; Variantă FS cu plutitor cu contacte electrice integrat.
Conţinutul livrării
- Pompă cu cablu de conectare de 20 m de la pompă la panoul de protecţie şi automatizare, precum și de la panoul de protecţie şi automatizare 2 m de cablu de conectare cu fişa de conectare a reţelei de alimentare
- Cablu de tracţiune de siguranţă din polipropilenă
- Instrucţiuni de montaj/exploatare
Date de funcționare
-
Fluid pompatWater
-
Înălțime de pompare max. H87,00 m
Unitate
-
Racord conductă pe refulareRp 1¼
-
Presiune de lucru maximă p10 bar
-
Grad de protecție motorIP68
-
Adâncime max. de imersare17,00 m
-
Temperatura fluidului pompat min. Tmin5 °C
-
Temperatura fluidului pompat max. Tmax40 °C
-
Greutate netă aprox. m16 kg
Date tehnice motor
-
Alimentare electrică1~230 V, 50 Hz
-
Putere nominală a motorului P20,55 kW
-
Turație nominală n2810 1/min
-
Curent nominal IN4,50 A
-
Tip de pornireDirect online (DOL)
-
Frecvență max. a comutării t40 1/h
-
Diametru motor DM127 mm
Cablu
-
Lungime cablu de conectare20,0 m
-
Secțiunea cablului4G1 mm²
Materiale
-
Carcasă pompăStainless steel
-
Material motorStainless steel
-
ArboreStainless steel
-
Rotor hidraulicStainless steel
Informații despre comenzi
-
Greutate netă aprox. m16 kg
-
ProdusWilo
-
Denumire produsSub-TWI 5-SE 304 FS (1~230 V, 50 Hz)
-
Număr articol4144961

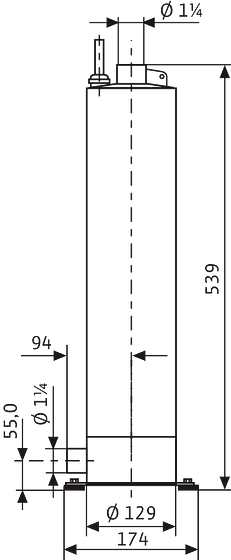

Dimensiuni și desene de execuție
4144961_ConGraph_twi_5_se_pnp__dim_01_0609

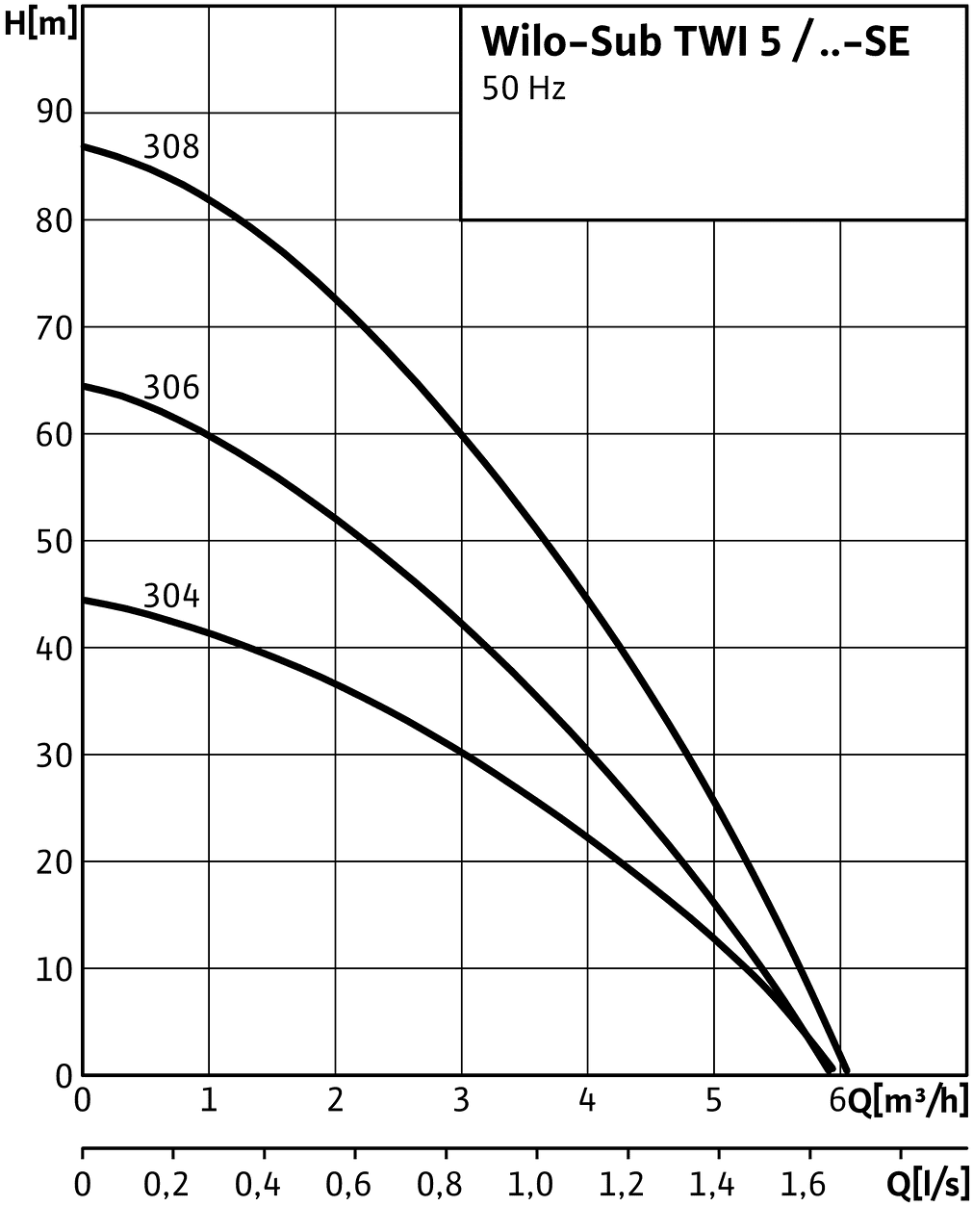

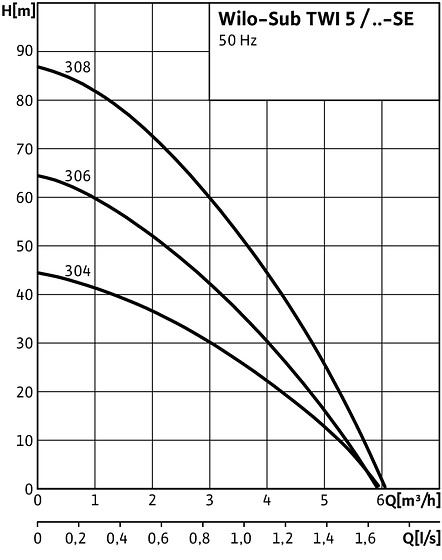

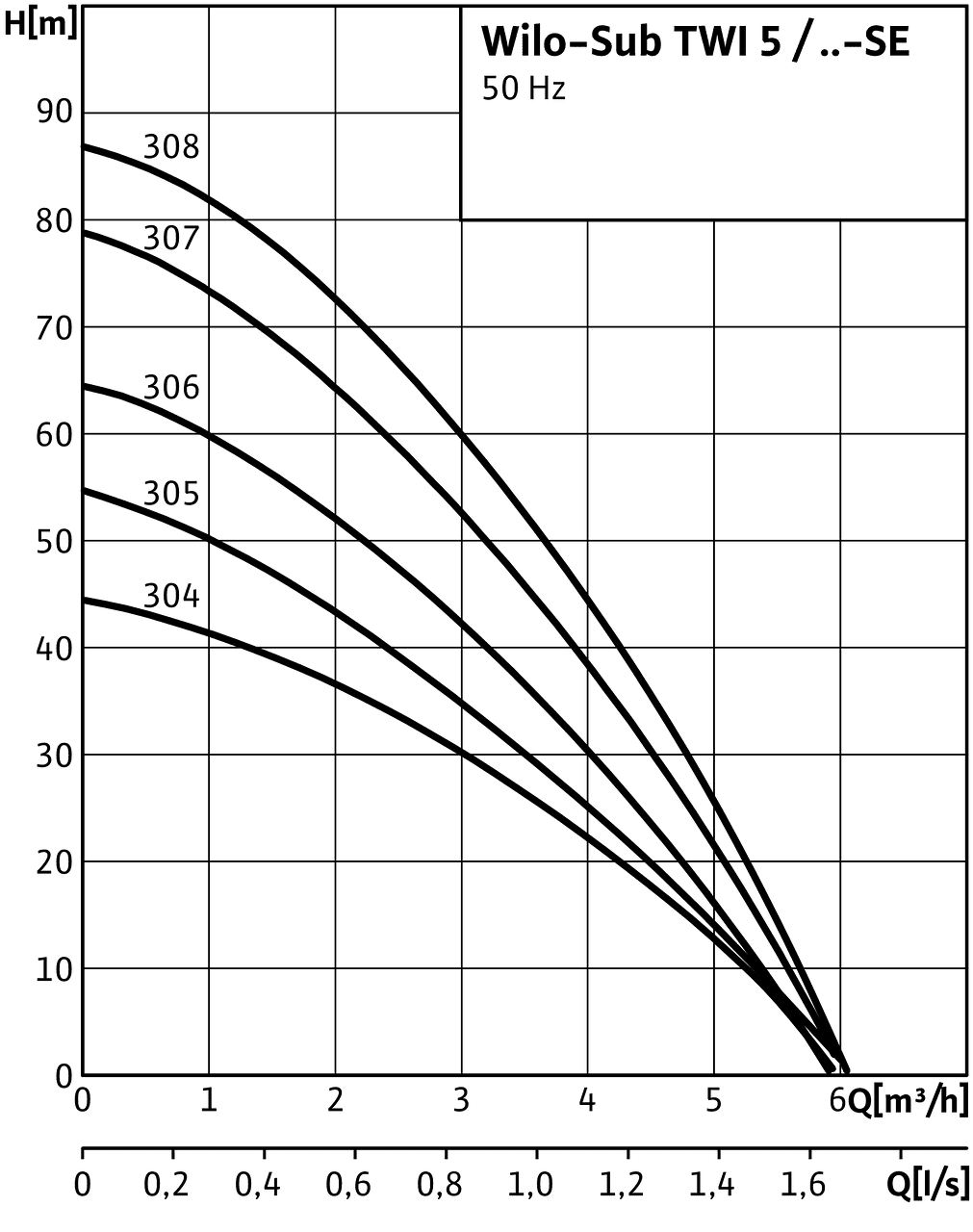

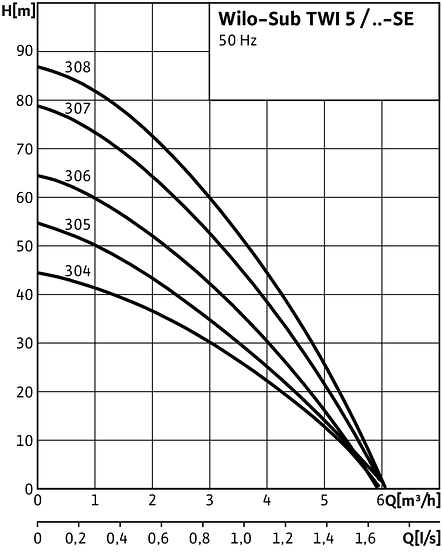

Curbe caracteristice
Sub TWI 5 / ..-SE 304 - 308

Sub TWI 5 / ..-SE 304 - 308

Sub TWI 5 / ..-SE 304 - 308

Sub TWI 5 / ..-SE 304 - 308





Informaţii despre comandă
Informații despre comenzi
-
ProdusWilo
-
Denumire produsSub-TWI 5-SE 304 FS (1~230 V, 50 Hz)
-
Număr EAN4048482105970
-
Număr articol4144961
-
Greutate brută aprox. m18,0 kg
-
Greutate netă aprox. m16 kg
-
Lungime totală L174,0 mm
-
Înălțime fără ambalaj H539 mm
-
CuloareArgintiu
-
Proprietatea ambalajuluiAmbalaj pentru vânzarea cu amănuntul
-
Tip de ambalareCutie de carton
-
Număr per strat1
-
Lățime fără ambalaj L129,0 mm
-
Cantitate de comandă minimă1
-
Număr pro palet1
-
Disponibilitate pe piață2010-03-01
-
Date of introduction2010-03-01
