Sub-TWI 5-SE 504 (1~230 V, 50 Hz)

Foaie de date

Date hidraulice
  • Presiune de lucru maximă PN
    10 bar
  • Adâncime max. de imersare
    17.00 m
  • Înălțime de pompare max. H
    87.00 m
  • Temperatura fluidului pompat min. Tmin
    5 °C
  • Temperatura fluidului pompat max. Tmax
    40 °C
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50 Hz
  • Putere nominală a motorului P2
    0.75 kW
  • Turație nominală n
    2810 1/min
  • Curent nominal IN
    5.20 A
  • Curent de pornire I
    19.24 A
  • Tip de pornire
    Direct online (DOL)
  • Factor de putere cos φ
    0.91
  • Frecvență max. a comutării t
    40 1/h
  • Grad de protecție motor
    IP68
  • Diametru motor DM
    127 mm
Cablu
  • Lungime cablu de conectare
    20.0 m
  • Secțiunea cablului
    4G1 mm²
Materiale
  • Carcasă pompă
    1.4301
  • Rotor hidraulic
    1.4301
  • Arbore
    1.4301
  • Material motor
    1.4301
Dimensiuni de instalare
  • Racord conductă pe refulare
    Rp 1¼
Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Sub-TWI 5-SE 504 (1~230 V, 50 Hz)
  • Număr EAN
    4048482105949
  • Număr articol
    4144976
  • Greutate netă aprox. m
    17 kg
  • Greutate brută aprox. m
    18.5 kg
  • Dimensiuni lungime cu ambalaj
    230 mm
  • Dimensiuni înălțime cu ambalaj
    200 mm
  • Dimensiuni lățime cu ambalaj
    800 mm
  • Proprietatea ambalajului
    Ambalaj pentru vânzarea cu amănuntul
  • Tip de ambalare
    Cutie de carton
  • Cantitate de comandă minimă
    1

Text de licitație

Pompă subacvatică complet submersibilă, multietajată, cu autoaerisire şi coş standard de aspirare pentru instalarea imersată deasupra fundului rezervorului/cisternei.

Pentru pomparea apei curate din rezervoare, cisterne sau fântâni până la o adâncime de scufundare de 17 m. Toate componentele care intră în contact cu fluidul pompat sunt protejate împotriva coroziunii.

Pompă în variantă cu motor monofazic cu cablu de conectare, panou de protecţie şi automatizare (IP55) cu protecţie termică a motorului, întrerupător PORNIT/OPRIT, precum şi 2 m cablu de conexiune cu fişă cu contact de protecţie. Amplasare emersată posibilă.

Model pentru curent trifazic cu capăt liber al cablului.

Model TWI 5 cu coş de admisie standard.

Variante: Variantă SE cu ştuţ lateral de alimentare; Variantă FS cu plutitor cu contacte electrice integrat.

Conţinutul livrării

  • Pompă cu cablu de conectare de 20 m de la pompă la panoul de protecţie şi automatizare, precum și de la panoul de protecţie şi automatizare 2 m de cablu de conectare cu fişa de conectare a reţelei de alimentare
  • Cablu de tracţiune de siguranţă din polipropilenă
  • Instrucţiuni de montaj/exploatare
Date de funcționare
  • Fluid pompat
    Water
  • Înălțime de pompare max. H
    87.00 m
Unitate
  • Racord conductă pe refulare
    Rp 1¼
  • Presiune de lucru maximă p
    10 bar
  • Grad de protecție motor
    IP68
  • Adâncime max. de imersare
    17.00 m
  • Temperatura fluidului pompat min. Tmin
    5 °C
  • Temperatura fluidului pompat max. Tmax
    40 °C
  • Greutate netă aprox. m
    17 kg
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50 Hz
  • Putere nominală a motorului P2
    0.75 kW
  • Turație nominală n
    2810 1/min
  • Curent nominal IN
    5.20 A
  • Tip de pornire
    Direct online (DOL)
  • Frecvență max. a comutării t
    40 1/h
  • Diametru motor DM
    127 mm
Cablu
  • Lungime cablu de conectare
    20.0 m
  • Secțiunea cablului
    4G1 mm²
Materiale
  • Carcasă pompă
    1.4301
  • Material motor
    1.4301
  • Arbore
    1.4301
  • Rotor hidraulic
    1.4301
Informații despre comenzi
  • Greutate netă aprox. m
    17 kg
  • Produs
    Wilo
  • Denumire produs
    Sub-TWI 5-SE 504 (1~230 V, 50 Hz)
  • Număr articol
    4144976

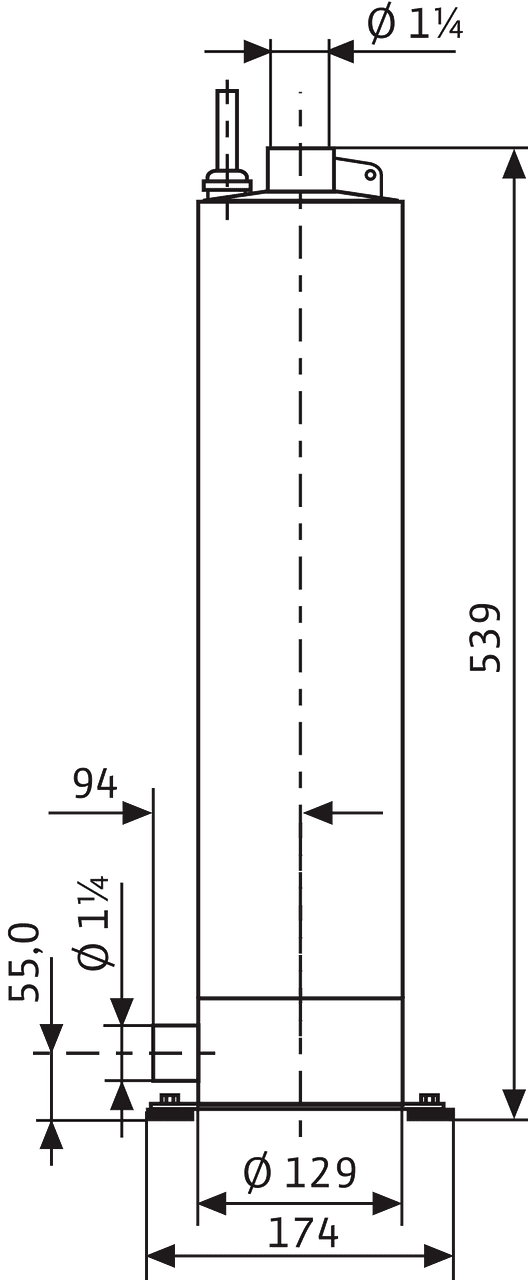

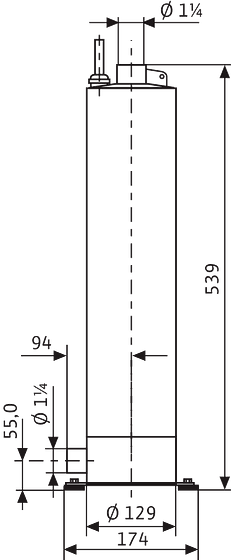

Dimensiuni și desene de execuție

4144976_ConGraph_twi_5_se_pnp__dim_01_0609

4144976_ConGraph_twi_5_se_pnp__dim_01_0609
4144976_ConGraph_twi_5_se_pnp__dim_01_0609

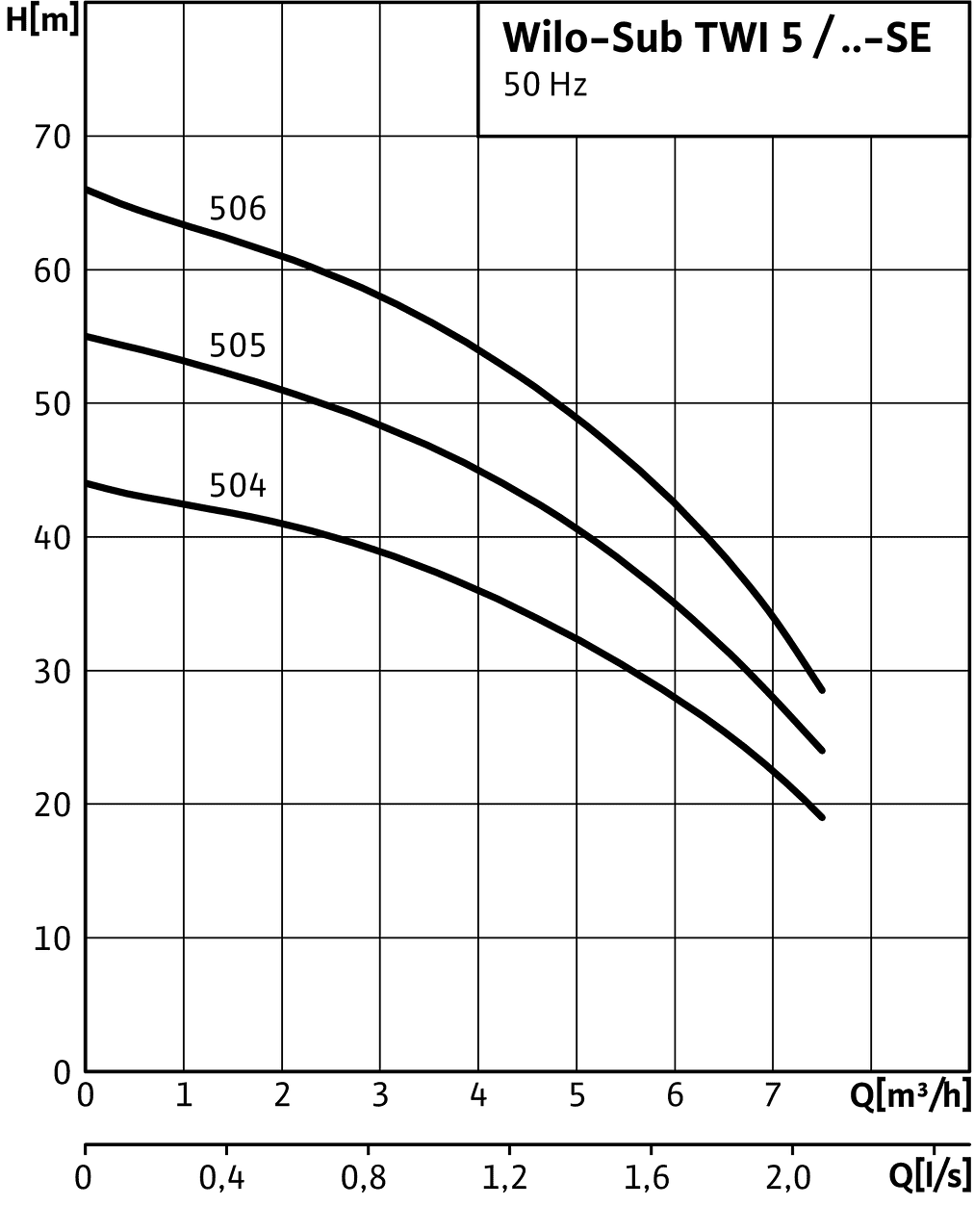

Curbe caracteristice

Sub TWI 5 / ..-SE 504 - 506

Sub TWI 5 / ..-SE 504 - 506
Sub TWI 5 / ..-SE 504 - 506

Informaţii despre comandă

Informații despre comenzi
  • Produs
    Wilo
  • Denumire produs
    Sub-TWI 5-SE 504 (1~230 V, 50 Hz)
  • Număr EAN
    4048482105949
  • Număr articol
    4144976
  • Greutate brută aprox. m
    18.5 kg
  • Greutate netă aprox. m
    17 kg
  • Lungime totală L
    174.0 mm
  • Înălțime fără ambalaj H
    539 mm
  • Culoare
    Argintiu
  • Proprietatea ambalajului
    Ambalaj pentru vânzarea cu amănuntul
  • Tip de ambalare
    Cutie de carton
  • Număr per strat
    1
  • Lățime fără ambalaj L
    129.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
