Sub-TWI 5-SE 506 (1~230 V, 50 Hz)

Foaie de date

Date hidraulice
  • Presiune de lucru maximă p
    10 bar
  • Adâncime max. de imersare
    17.00 m
  • Înălțime de pompare max. H
    87.00 m
  • Temperatura fluidului pompat min. Tmin
    5 °C
  • Temperatura fluidului pompat max. Tmax
    40 °C
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50 Hz
  • Putere nominală a motorului P2
    1.10 kW
  • Turație nominală n
    2810 rpm
  • Curent nominal IN
    7.90 A
  • Tip de pornire
    Direct online (DOL)
  • Factor de putere cos φ
    0.95
  • Protection class motor
    IP68
  • Diametru motor Ø
    127 mm
Materiale
  • Carcasă pompă
    1.4301
  • Rotor hidraulic
    1.4301
  • Arbore
    1.4301
Dimensiuni de instalare
  • Racord conductă pe refulare RPD
    Rp 1¼
Informații despre comenzi
  • Lungime totală L
    174.0 mm
  • Lățime fără ambalaj L
    129.0 mm
  • Înălțime fără ambalaj H
    587 mm
  • Greutate netă aprox. m
    20 kg
  • Număr EAN
    4048482105963
  • Produs
    Wilo
  • Denumire produs
    Sub-TWI 5-SE 506 (1~230 V, 50 Hz)
  • Număr articol
    4144978

Text de licitație

Pompă subacvatică complet submersibilă, multietajată, cu autoaerisire şi coş standard de aspirare pentru instalarea imersată deasupra fundului rezervorului/cisternei.

Pentru pomparea apei curate din rezervoare, cisterne sau fântâni până la o adâncime de scufundare de 17 m. Toate componentele care intră în contact cu fluidul pompat sunt protejate împotriva coroziunii.

Pompă în variantă cu motor monofazic cu cablu de conectare, panou de protecţie şi automatizare (IP55) cu protecţie termică a motorului, întrerupător PORNIT/OPRIT, precum şi 2 m cablu de conexiune cu fişă cu contact de protecţie. Amplasare emersată posibilă.

Model pentru curent trifazic cu capăt liber al cablului.

Model TWI 5 cu coş de admisie standard.

Variante: Variantă SE cu ştuţ lateral de alimentare; Variantă FS cu plutitor cu contacte electrice integrat.

Conţinutul livrării

  • Pompă cu cablu de conectare de 20 m de la pompă la panoul de protecţie şi automatizare, precum și de la panoul de protecţie şi automatizare 2 m de cablu de conectare cu fişa de conectare a reţelei de alimentare
  • Cablu de tracţiune de siguranţă din polipropilenă
  • Instrucţiuni de montaj/exploatare
Date de funcționare
  • Fluid pompat
    Water
  • Înălțime de pompare max. H
    87.00 m
Unitate
  • Racord conductă pe refulare RPD
    Rp 1¼
  • Presiune de lucru maximă p
    10 bar
  • Protection class motor
    IP68
  • Adâncime max. de imersare
    17.00 m
  • Temperatura fluidului pompat min. Tmin
    5 °C
  • Temperatura fluidului pompat max. Tmax
    40 °C
  • Greutate netă aprox. m
    20 kg
Date tehnice motor
  • Alimentare electrică
    1~230 V, 50 Hz
  • Putere nominală a motorului P2
    1.10 kW
  • Turație nominală n
    2810 rpm
  • Curent nominal IN
    7.90 A
  • Tip de pornire
    Direct online (DOL)
  • Diametru motor Ø
    127 mm
Materiale
  • Carcasă pompă
    1.4301
  • Arbore
    1.4301
  • Rotor hidraulic
    1.4301
Informații despre comenzi
  • Greutate netă aprox. m
    20 kg
  • Produs
    Wilo
  • Denumire produs
    Sub-TWI 5-SE 506 (1~230 V, 50 Hz)
  • Număr articol
    4144978

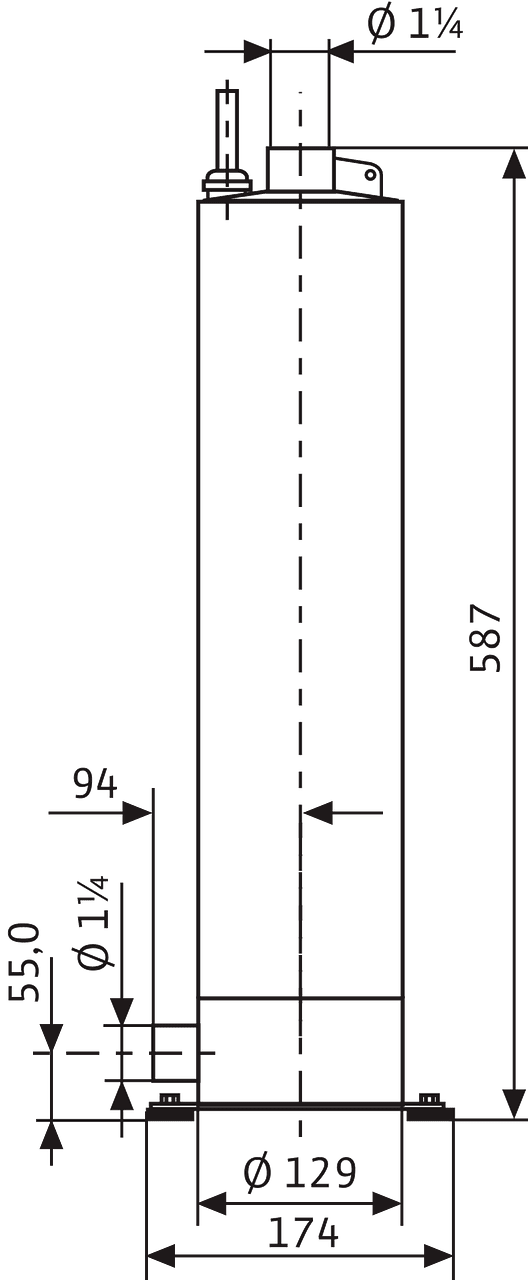

Dimensiuni și desene de execuție

4144978_ConGraph_twi_5_se_pnp__dim_01_0609

4144978_ConGraph_twi_5_se_pnp__dim_01_0609
4144978_ConGraph_twi_5_se_pnp__dim_01_0609

Curbe caracteristice

Sub TWI 5 / ..-SE 504 - 506

Sub TWI 5 / ..-SE 504 - 506
Sub TWI 5 / ..-SE 504 - 506

Informaţii despre comandă

Information for order placements
  • Produs
    Wilo
  • Denumire produs
    Sub-TWI 5-SE 506 (1~230 V, 50 Hz)
  • Număr EAN
    4048482105963
  • Număr articol
    4144978
  • Greutate brută aprox. m
    21.5 kg
  • Greutate netă aprox. m
    20 kg
  • Lungime totală L
    174.0 mm
  • Înălțime fără ambalaj H
    587 mm
  • Culoare
    Argintiu
  • Proprietatea ambalajului
    Ambalaj pentru vânzarea cu amănuntul
  • Tip de ambalare
    Cutie de carton
  • Număr per strat
    1
  • Lățime fără ambalaj L
    129.0 mm
  • Cantitate de comandă minimă
    1
  • Număr pro palet
    1
