Sub TWU 3.02-09-HS-ECP-B
Foaie de date
Date hidraulice
-
Presiune de lucru maximă PN17 bar
-
Conținut max. de nisip50 g/m³
-
Adâncime max. de imersare15,00 m
-
Înălțime de pompare max. H15,49 m
-
Temperatura fluidului pompat min. Tmin3 °C
-
Temperatura fluidului pompat max. Tmax35 °C
Date tehnice motor
-
Alimentare electrică1~230 V, 50/60 Hz
-
Putere nominală a motorului P21,50 kW
-
Turație nominală n8400 1/min
-
Curent nominal IN14,50 A
-
Tip de pornireDirect online (DOL)
-
Factor de putere cos φ0.60
-
Frecvență max. a comutării t30 1/h
-
Grad de protecție motorIP58
-
Diametru motor DM76 mm
-
Viteza min. de curgere la motor m/s0,08 m/s
Cablu
-
Lungime cablu de conectare1,8 m
-
Secțiunea cablului4G1,5 mm²
Materiale
-
Carcasă pompăStainless steel
-
Rotor hidraulicPC
-
ArboreStainless steel
-
Material motorStainless steel
Dimensiuni de instalare
-
Racord conductă pe refulareRp 1
Informații despre comenzi
-
ProdusWilo
-
Denumire produsSub TWU 3.02-09-HS-ECP-B
-
Număr EAN4048482654119
-
Număr articol6079398
-
Greutate netă aprox. m6 kg
-
Greutate brută aprox. m8,0 kg
-
Dimensiuni lungime cu ambalaj1000 mm
-
Dimensiuni înălțime cu ambalaj174 mm
-
Dimensiuni lățime cu ambalaj161 mm
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalareCutie de carton
-
Cantitate de comandă minimă1
Text de licitație
Pompă multietajată complet inundabilă, cu rotoare radiale, în construcție modulară, pentru montaj vertical sau orizontal, cu clapetă de refulare integrată.
Motor cu magnet permanent, necorodabil, pentru pornire directă la conexiunea cu convertizorul de frecvență furnizat. Motor umplut cu ulei, cu lagăre cu autolubrifiere, conceput pentru turații ridicate de până la 8400 1/min.
Prin funcționarea cu convertizor de frecvență, turația agregatului se adaptează automat la necesarul momentan de apă. Astfel pompa cu motor submersibil furnizează mereu o presiune constantă. Răcirea convertizorului de frecvență se realizează cu ajutorul fluidului pompat. Din această cauză agregatul trebuie exploatat mereu în stare imersată. La instalarea verticală, în funcție de diametrul fântânii, trebuie prevăzută o manta de răcire. Amplasarea orizontală trebuie executată întotdeauna în combinaţie cu o manta de răcire. Pentru răcire, convertizorul de frecvență trebuie montat direct în conductă, în afara fluidului pompat (protejat împotriva inundării). Pentru pomparea apei din puţuri forate cu adâncimea maximă de imersiune de 150 m şi conţinut maxim de nisip de 50 g/m³.
Conținutul livrării
- Sistem hidraulic și motor, gata montate
- Convertizor de frecvență
- Cablu de conectare omologat pentru apă potabilă
- Instrucțiuni de montaj și exploatare
Date de funcționare
-
Fluid pompatWater
-
Înălțime de pompare max. H15,49 m
Unitate
-
Racord conductă pe refulareRp 1
-
Presiune de lucru maximă p40 bar
-
Conținut max. de nisip50 g/m³
-
Grad de protecție motorIP58
-
Adâncime max. de imersare15,00 m
-
Temperatura fluidului pompat min. Tmin3 °C
-
Temperatura fluidului pompat max. Tmax35 °C
-
Greutate netă aprox. m6 kg
Date tehnice motor
-
Alimentare electrică1~230 V, 50/60 Hz
-
Putere nominală a motorului P21,50 kW
-
Turație nominală n8400 1/min
-
Curent nominal IN14,50 A
-
Tip de pornireDirect online (DOL)
-
Frecvență max. a comutării t30 1/h
-
Diametru motor DM76 mm
-
Viteza min. de curgere la motor m/s0,08 m/s
Cablu
-
Lungime cablu de conectare1,8 m
-
Secțiunea cablului4G1,5 mm²
Materiale
-
Carcasă pompăStainless steel
-
Material motorStainless steel
-
ArboreStainless steel
-
Rotor hidraulicPC
Informații despre comenzi
-
Greutate netă aprox. m6 kg
-
ProdusWilo
-
Denumire produsSub TWU 3.02-09-HS-ECP-B
-
Număr articol6079398

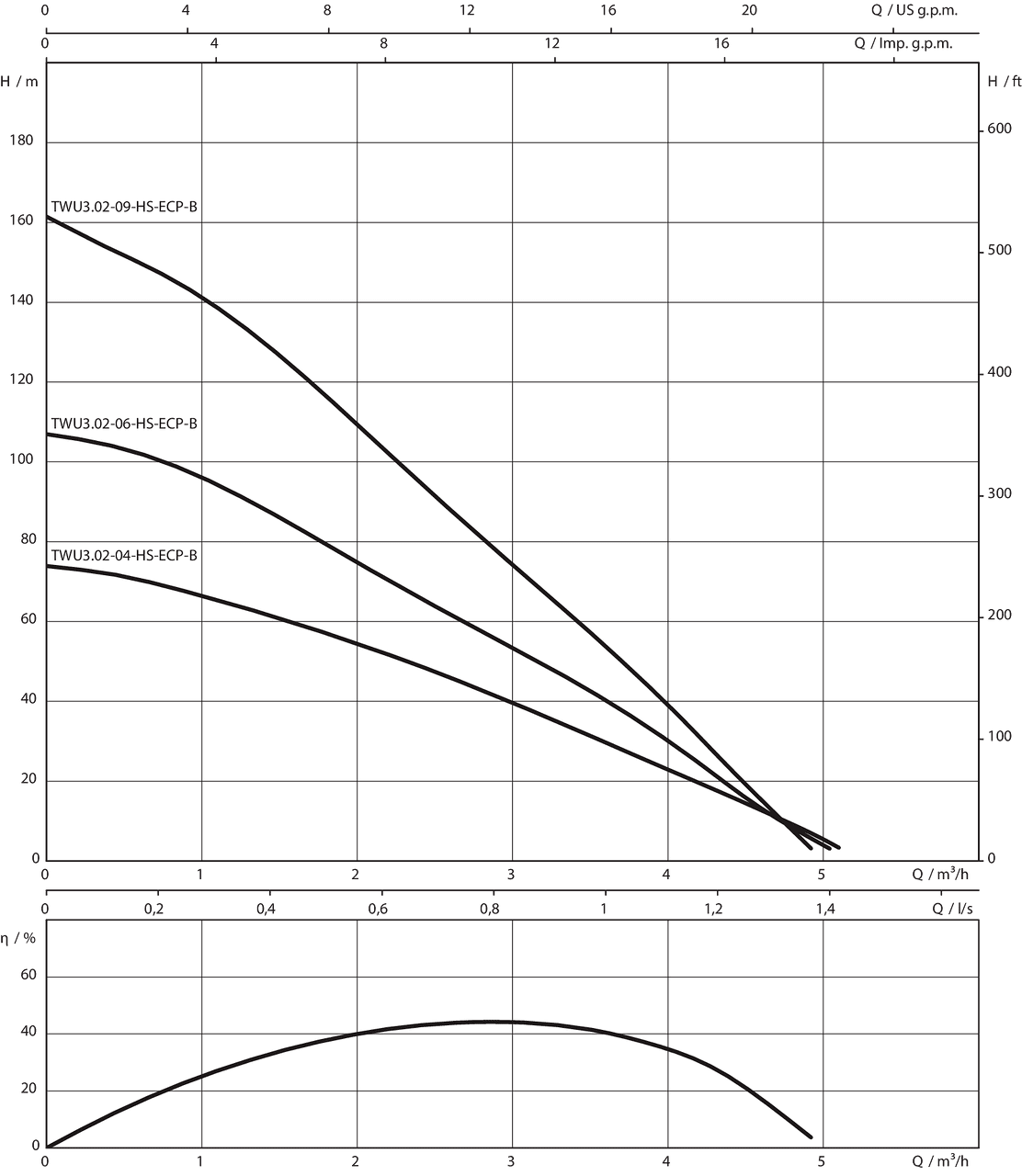

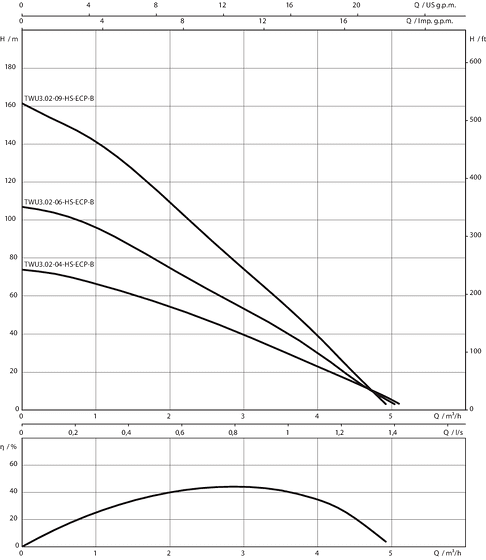

Curbe caracteristice
Sub TWU 3 HS


Informaţii despre comandă
Informații despre comenzi
-
ProdusWilo
-
Denumire produsSub TWU 3.02-09-HS-ECP-B
-
Număr EAN4048482654119
-
Număr articol6079398
-
Greutate brută aprox. m8,0 kg
-
Greutate netă aprox. m6 kg
-
Lungime totală L597,0 mm
-
Înălțime fără ambalaj H81 mm
-
CuloareArgintiu
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalareCutie de carton
-
Număr per strat1
-
Lățime fără ambalaj L81,0 mm
-
Cantitate de comandă minimă1
-
Număr pro palet1
-
Disponibilitate pe piață2016-03-01
-
Date of introduction2016-03-01
