Sub TWU4.08-29-C (3~400 V, 50 Hz)
Foaie de date
Date hidraulice
-
Indice de randament minim (MEI)0.4
-
Presiune de lucru maximă PN21 bar
-
Conținut max. de nisip50 g/m³
-
Adâncime max. de imersare200,00 m
-
Debit max. Qmax13,0 m³/h
-
Debit optim Qopt7,2 m³/h
-
Înălțime de pompare max. Hmax181,0 m
-
Înălțime de pompare optimă Hopt136,90 m
-
Temperatura fluidului pompat min. Tmin3 °C
-
Temperatura fluidului pompat max. Tmax30 °C
Date tehnice motor
-
Alimentare electrică3~400 V, 50 Hz
-
Putere nominală a motorului P25,50 kW
-
Turație nominală n2840 1/min
-
Curent nominal IN13,10 A
-
Curent de pornire I62 A
-
Tip de pornireDirect (D)
-
Factor de putere cos φ0.80
-
Frecvență max. a comutării t20 1/h
-
Diametru motor DM97 mm
Cablu
-
Lungime cablu de conectare4,0 m
-
Secțiunea cablului4G1,5 mm²
Materiale
-
Carcasă pompăStainless steel
-
Rotor hidraulicPPE
-
ArboreStainless steel
-
Material motorStainless steel
Dimensiuni de instalare
-
Racord conductă pe refulareRp 2
Informații despre comenzi
-
Nr. art. pentru răcirea mantalelor (orizontal)6038901
-
Nr. art. pentru răcirea mantalelor (vertical)4064431
-
ProdusWilo
-
Denumire produsSub TWU4.08-29-C (3~400 V, 50 Hz)
-
Număr EAN4048482739045
-
Număr articol6081628
-
Greutate netă aprox. m34 kg
-
Greutate brută aprox. m36,1 kg
-
Dimensiuni lungime cu ambalaj2300 mm
-
Dimensiuni înălțime cu ambalaj200 mm
-
Dimensiuni lățime cu ambalaj200 mm
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalareCutie de carton
-
Cantitate de comandă minimă1
Text de licitație
Pompă submersibilă multietajată complet inundabilă, cu rotoare radiale sau semiaxiale, în construcţie modulară, pentru montaj vertical sau orizontal, cu clapetă de refulare integrată. Motor trifazat sau de curent alternativ rezistent la coroziune, pentru pornire directă, încărcat cu soluţie apă-glicol. Turnat ermetic, cu bobinaj izolat cu strat de lac, impregnat cu rășini și lagăre autolubrifiante. Răcirea motorului se realizează cu ajutorul fluidului pompat. Din această cauză agregatul trebuie exploatat mereu în stare imersată. Amplasarea orizontală trebuie executată în combinaţie cu o manta de răcire.
Destinată pentru pomparea apei din puțuri forate cu adâncimea maximă de imersare de 200 m și conținut maxim de nisip de 50 g/m³.
Conținutul livrării:
- Sistem hidraulic și motor, gata montate
- Cablu de conectare omologat pentru apă potabilă
- Model pentru curent monofazat inclusiv panou de protecție și automatizare cu condensator, protecție termică a motorului și comutator pornit/oprit
- Instrucțiuni de montaj și exploatare
Date de funcționare
-
Fluid pompatWater
Unitate
-
Indice de randament minim (MEI)0.4
-
Racord conductă pe refulareRp 2
-
Presiune de lucru maximă p40 bar
-
Conținut max. de nisip50 g/m³
-
Grad de protecție motorIP68
-
Adâncime max. de imersare200,00 m
-
Temperatura fluidului pompat min. Tmin3 °C
-
Temperatura fluidului pompat max. Tmax30 °C
-
Greutate netă aprox. m34 kg
-
Dimensiuni Dmax98 mm
Date tehnice motor
-
Alimentare electrică3~400 V, 50 Hz
-
Putere nominală a motorului P25,50 kW
-
Turație nominală n2840 1/min
-
Curent nominal IN13,10 A
-
Tip de pornireDirect (D)
-
Frecvență max. a comutării t20 1/h
-
Diametru motor DM97 mm
-
Viteza min. de curgere la motor m/s0,08 m/s
Cablu
-
Lungime cablu de conectare4,0 m
-
Secțiunea cablului4G1,5 mm²
Materiale
-
Carcasă pompăStainless steel
-
Material motorStainless steel
-
ArboreStainless steel
-
Rotor hidraulicPPE
Informații despre comenzi
-
Greutate netă aprox. m34 kg
-
ProdusWilo
-
Denumire produsSub TWU4.08-29-C (3~400 V, 50 Hz)
-
Număr articol6081628

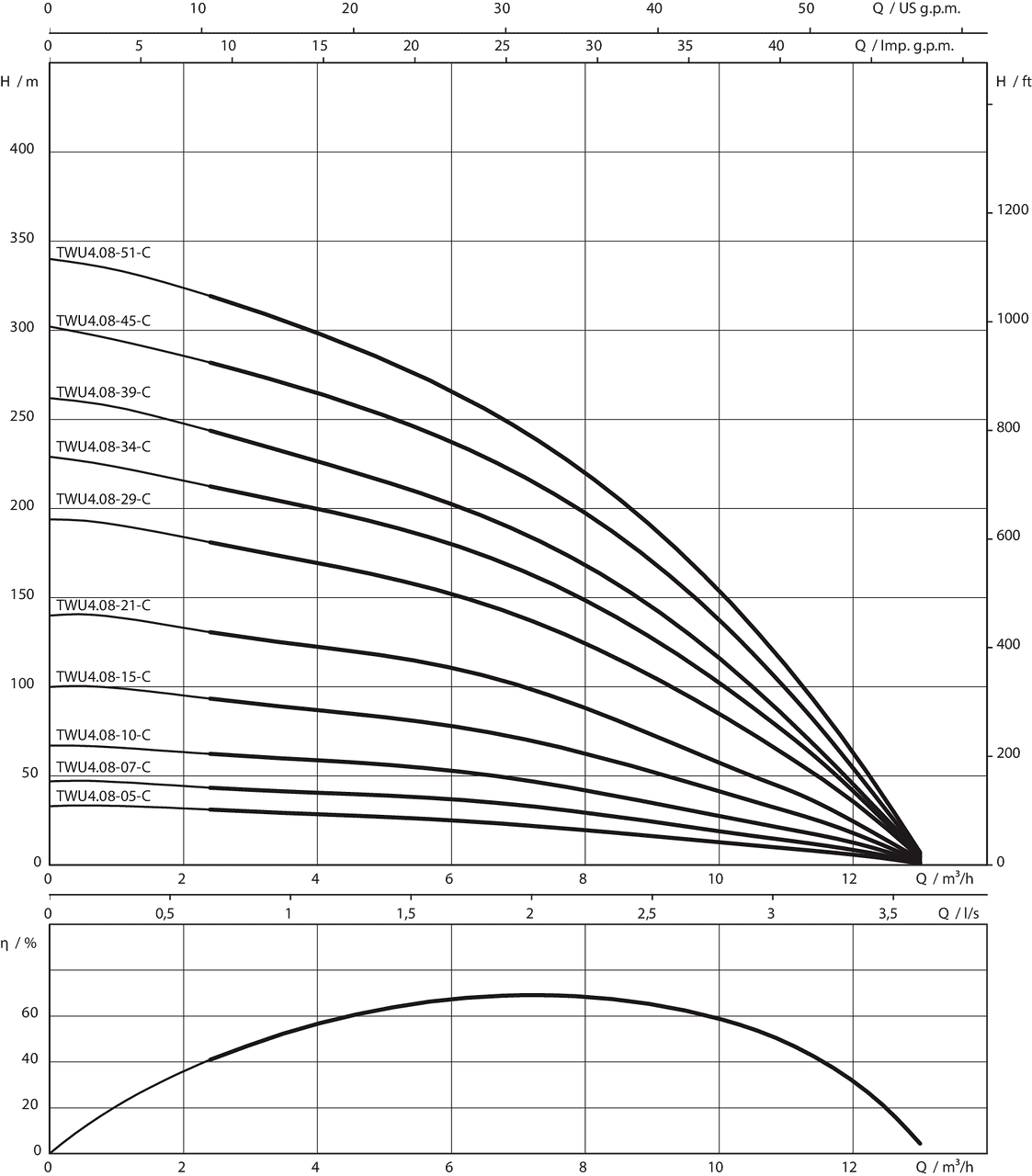

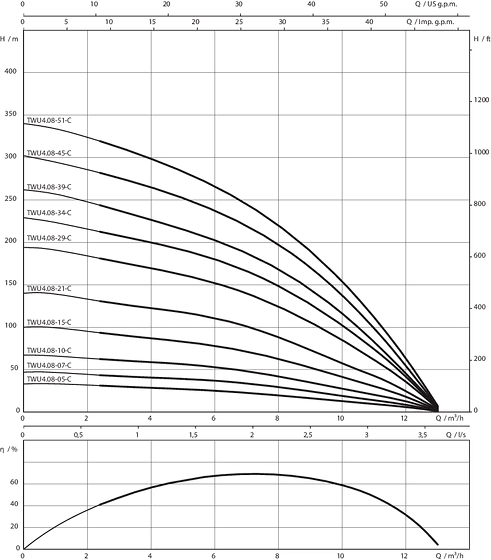

Curbe caracteristice
Sub TWU 4


Informaţii despre comandă
Informații despre comenzi
-
ProdusWilo
-
Denumire produsSub TWU4.08-29-C (3~400 V, 50 Hz)
-
Număr EAN4048482739045
-
Număr articol6081628
-
Greutate brută aprox. m36,1 kg
-
Greutate netă aprox. m34 kg
-
Lungime totală L1705,0 mm
-
Înălțime fără ambalaj H98 mm
-
CuloareArgintiu
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalareCutie de carton
-
Număr per strat1
-
Lățime fără ambalaj L98,0 mm
-
Cantitate de comandă minimă1
-
Număr pro palet1
-
Disponibilitate pe piață2017-03-01
-
Date of introduction2017-03-01
