TOP-Z 40/7

Această pompă de circulaţie este adecvată numai pentru apă potabilă.

Utilizabil pentru sisteme de recirculare a apei potabile în industrie şi pentru instalaţii ce deservesc clădirile.

Pompă de circulaţie cu rotor umed, fără întreţinere, cu racord filetat sau cu flanşă, trepte de turaţie selectabile pentru adaptarea puterii.

Echiparea şi funcţionarea

• Adaptarea manuală a puterii cu 3 trepte de turaţie
• Pompe cu motor 1~:
• P2 până la 90W: Protecţie internă împotriva temperaturilor nepermis de mari în bobinaj
• P2 = 180 W: Protecţie totală a motorului cu senzori cu contacte în înfăşurări în combinaţie cu releu
• Pompe cu motor 3~:
• P2 până la 90W: Protecţie internă împotriva temperaturilor nepermis de mari în bobinaj
• P2 ≥ 180 W: Protecție totală a motorului cu sistem electronic de declanșare integrat
• Lampă de avarie
• Contact pentru semnalare generală de defecţiune
• Lampă de control al sensului de rotație
• Alimentare electrică 3~230 V cu ştecher de adaptare opţional
• Carcasa pompei din bronz sau fontă cenușie (oțel inoxidabil în funcție de tip)
• Flanșă combinată PN 6/PN 10 (la DN 40 până la DN 65)
• Cochilii termoizolante
• Funcţii suplimentare prin Protect Module C, cu posibilitate de montare ulterioară
• Semnalizare de avarie SSM sub formă de contact normal închis fără potenţial
• Semnalizare de funcționare SBM sub formă de contact normal deschis fără potențial
• Intrare de comandă „Prioritate dezactivată” prin contact extern fără potențial (contact normal închis)
• Recunoașterea blocării
• Protecție totală a motorului cu releu
• Validarea avariei
• Controlul pompelor cu două rotoare (două pompe individuale montate paralel) Regim principal/regim de funcționare alternant (comutare automată în caz de avarie/alternarea programată a pompelor)

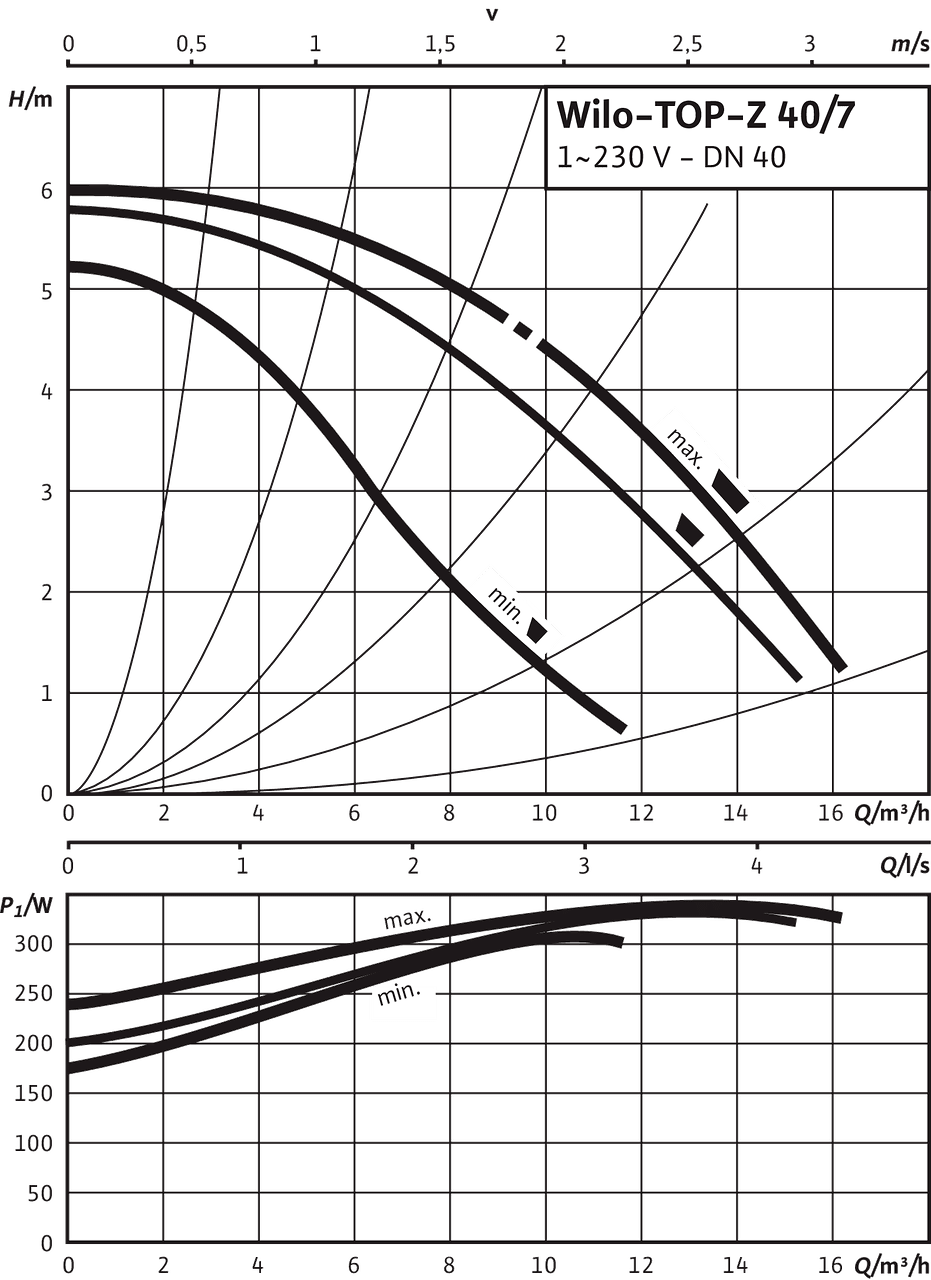

Date de funcționare

• Fluid pompat
  Water
• temperatura fluidului pompat T
  -20 °C
• temperatură ambiantă T
  0 °C
• Presiune de lucru maximă PN
  16 bar
• Duritate totală maximă admisibilă la utilizarea în instalaţiile de recirculare a apei potabile
  3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pentru 20/4 + 25/6)

Date tehnice motor

• Producere de perturbații
  EN 61000-6-3
• Rezistență la perturbații
  EN 61000-6-2

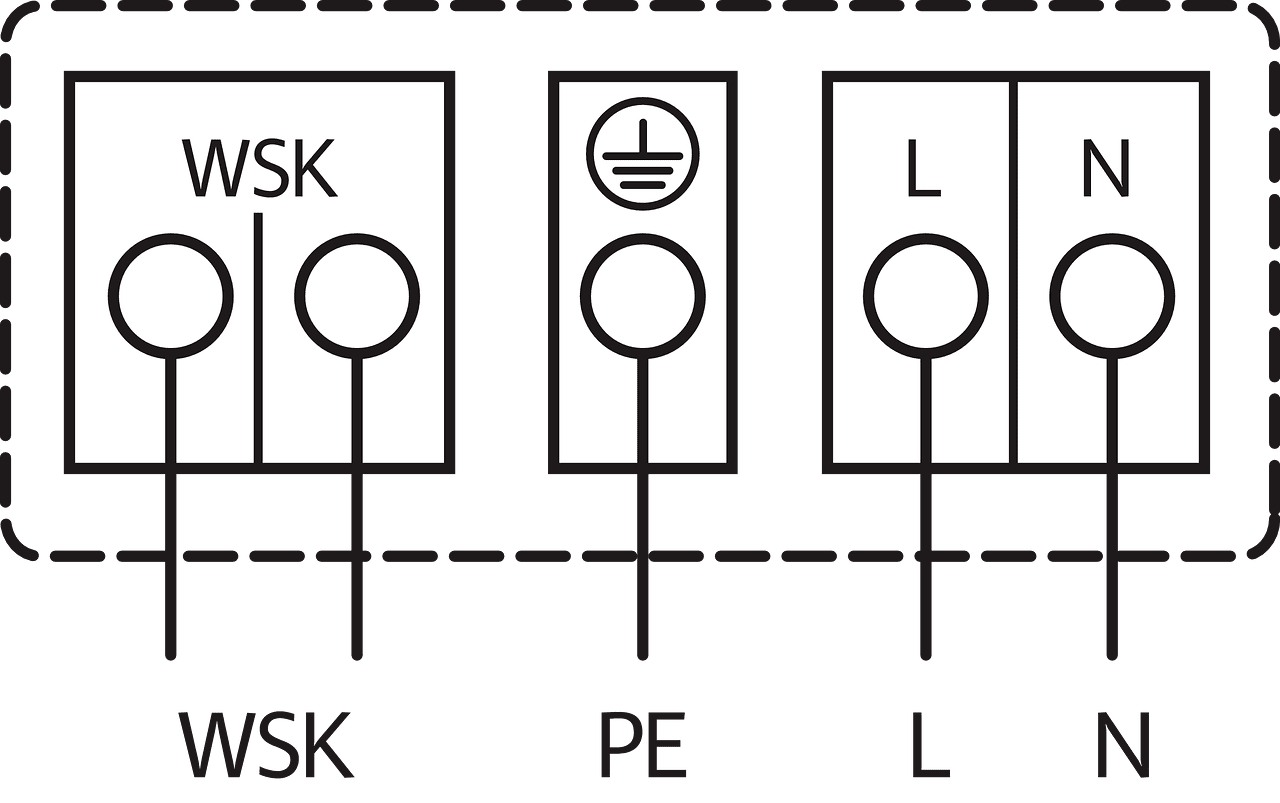

• Alimentare electrică
  1~230 V, 50 Hz
• Puterea absorbită P_{1 max}
  340,0 W
• Turație max. n_max
  2700 1/min
• Curent nominal I_N
  1,62 A
• Grad de protecție motor
  IPX4D
• Presetupă pentru cablu
  2 x PG13.5

Materiale

• Carcasă pompă
  Cast iron
• Rotor hidraulic
  PPE-GF30
• Arbore
  Stainless steel
• Depozit material
  Carbon, impregnat cu rășină sintetică

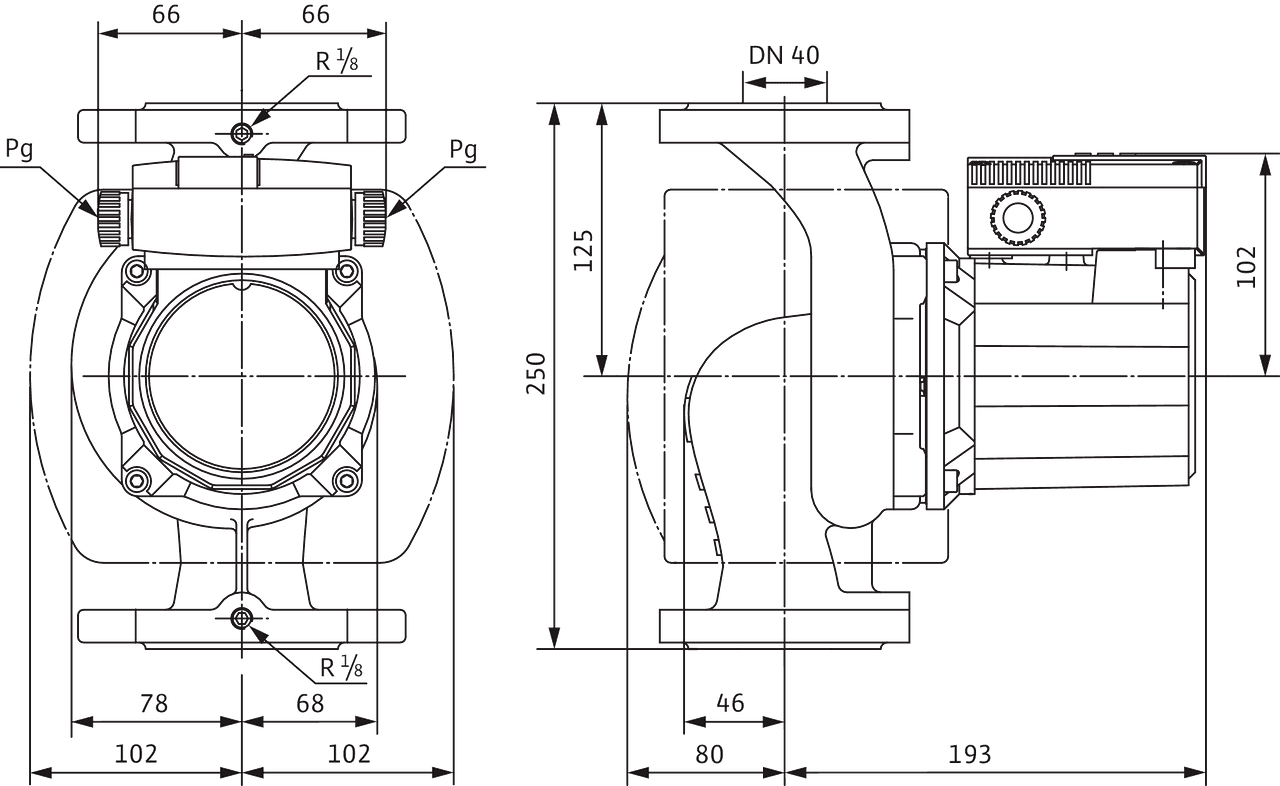

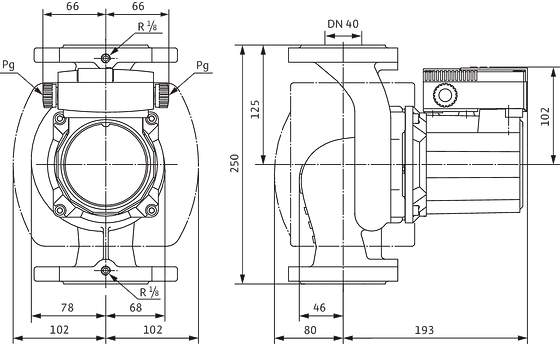

Dimensiuni de instalare

• Racord conductă la aspirație
  DN 40
• Racord conductă pe refulare
  DN 40
• Lungime constructivă l0
  250 mm

Informații despre comenzi

• Produs
  Wilo
• Denumire produs
  TOP-Z 40/7
• Greutate netă aprox. m
  12 kg
• Număr articol
  2071094
