VeroTwin-DP-E 40/130-2,2/2
Foaie de date
Date hidraulice
-
Indice de randament minim (MEI)0.4
-
Presiune de lucru maximă PN10 bar
-
Temperatura fluidului pompat min. Tmin-20 °C
-
Temperatura fluidului pompat max. Tmax120 °C
-
Temperatură ambiantă min. Tmin0 °C
-
Temperatură ambiantă max. Tmax40 °C
Date tehnice motor
-
Alimentare electrică3~380 V, 50/60 Hz
-
Clasă de eficiență motorIE4
-
Putere nominală a motorului P22,20 kW
-
Curent nominal IN6,80 A
-
Turație nominală n2900 1/min
-
Turație max. nmax2900 1/min
-
Producere de perturbațiiEN 61800-3
-
Rezistență la perturbațiiEN 61800-3
-
Clasă de izolațieF
-
Grad de protecție motorIP55
-
Protecție totală integrată a motorului-
-
Presetupă pentru cablu1 x M16x1.5
Materiale
-
Carcasă pompăCast iron
-
Rotor hidraulicPPE/PS-GF30
-
ArboreStainless steel
-
Garnitură arboreAQ1EGG
-
Piesă intermediarăCast iron
Lichide aprobate (alte lichide la cerere)
-
Apă de încălzire (conform VDI 2035)da
-
Ulei agent termicModel special contra cost
-
Apă de răcire și receda
-
Amestec de apă-glicol (la 20 – 40 % de glicol pe vol. și temperatura fluidului pompat ≤ 40 °C)da
Dimensiuni de instalare
-
Lungimea pompei L0320 mm
-
Racord conductă la aspirațieDN 40
-
Racord conductă pe refulareDN 40
Informații despre comenzi
-
ProdusWilo
-
Denumire produsVeroTwin-DP-E 40/130-2,2/2
-
Număr EAN4048482649139
-
Număr articol2158943
-
Greutate netă aprox. m72 kg
-
Greutate brută aprox. m99,1 kg
-
Dimensiuni lungime cu ambalaj1200 mm
-
Dimensiuni înălțime cu ambalaj555 mm
-
Dimensiuni lățime cu ambalaj800 mm
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalarePaletă cu un singur sens
-
Cantitate de comandă minimă1
Text de licitație
Pompă cu două rotoare uscate cu formă constructivă inline, pentru montaj pe conductă sau pe fundaţie, cu convertizor de frecvenţă integrat, pentru reglarea electronică printre altele în funcţie de presiunea diferenţială constantă sau variabilă (Δp-c/Δp-v). Motor trifazat cu convertizor de frecvenţă
Tip constructiv:
- Pompă centrifugă monoetajată de joasă presiune, cu ax monobloc
- Carcasă spiralată în construcţie inline
- Flanșă PN 16 găurită conform EN 1092-2
- Racorduri cu prize de presiune (R 1/8) pentru traductor de presiune diferențială integrat (varianta ...-R1 fără traductor de presiune diferențială)
- Carcasa pompei și flanșa motorului acoperite prin cataforeză, ca dotare de serie
- Etanşare mecanică pentru pomparea apei până la T=120 °C. Până la Tmax= +40 °C este permisă adăugarea unei soluţii de glicol în fracţiune volumetrică de 20 până la 40%. Alte tipuri de etanşări mecanice, respectiv alte lichide pompate/temperaturi la cerere.
Accesorii:
- Console pentru fixarea pe fundație
- Monitor IR
- Modul IF PLR
- Modul IF LON
- Modul IF Modbus
- Modul IF BACnet
- Modul IF CAN
- Seturi de traductoare de presiune diferenţială (DDG) 0-10 V pentru pompe varianta ...–R1
Echipare pentru producția de serie:
- Panou de comandă manuală cu un singur buton pentru:
- Pompă pornit/oprit
- Reglajul valorii de referință, respectiv al turației
- Selectarea modului de reglare: Δp-c (presiune diferențială constantă), Δp-v (presiune diferențială variabilă), reglaj PID, n-constant (dispozitiv de reglare)
- Selectarea regimului de funcţionare în cazul funcţionării cu pompe cu două rotoare (regim principal/alternant, funcţionare în paralel)
- Configurarea parametrilor de funcționare
- Validarea erorilor
- Ecran pompă pentru afișarea:
- Mod de control
- Valoare de referință (de exemplu pentru presiunea diferențială sau turație)
- Mesaje de eroare și de avertisment
- Valori efective (de exemplu pentru puterea absorbită, valoarea efectivă a senzorului)
- Date de exploatare (de exemplu ore de funcționare, consum de energie)
- Date suplimentare (de exemplu starea releelor SSM și SBM)
- Date ale mașinii (de exemplu denumirea pompei)
Funcții suplimentare:
- Interfeţe: Intrare de comandă „Prioritate DEZACTIVATĂ”, „Alternare externă a pompelor” (activă doar la funcţionarea cu pompe cu două rotoare), intrare analogică 0–10 V, 2–10 V, 0–20 mA, 4–20 mA pentru modul de acţionare manuală (DDC) sau pentru reglarea de la distanţă a valorilor de referinţă, intrare analogică 0–10 V, 2–10 V, 0–20 mA, 4–20 mA pentru semnalul de valoare efectivă al senzorului de presiune, interfaţă IR pentru comunicare fără fir cu modulul de comandă şi de service stick IR/monitor IR Wilo, slot pentru module IF Wilo Modbus, BACnet, CAN, PLR, LON pentru conectarea la sistemul de automatizare a clădirii, semnalizare configurabilă, fără potenţial electric pentru avarie şi funcţionare/funcţionalitate, interfaţă pentru comunicarea cu pompele cu două rotoare
- Interval de timp setabil pentru alternarea pompelor (la funcţionarea cu pompe cu două rotoare)
- Protecție totală integrată a motorului
- Diferite moduri de funcţionare pentru utilizarea în instalaţii de încălzire (HV) sau instalaţii de climatizare (AC)
- Blocare acces
- Diferite interfeţe pentru comanda manuală: Standard/service
Date de funcționare
-
Fluid pompatWater
-
temperatura fluidului pompat T-20 °C
-
temperatură ambiantă T0 °C
-
Presiune de lucru maximă PN10 bar
-
Indice de randament minim (MEI)0.4
Date tehnice motor
-
Clasă de eficiență motorIE4
-
Producere de perturbațiiEN 61800-3
-
Rezistență la perturbațiiEN 61800-3
-
Alimentare electrică3~380 V, 50/60 Hz
-
Putere nominală P22200,0 W
-
Turație max. nmax2900 1/min
-
Curent nominal IN6,80 A
-
Clasă de izolațieF
-
Grad de protecție motorIP55
-
Protecția motorului
Materiale
-
Carcasă pompăCast iron
-
Rotor hidraulicPPE/PS-GF30
-
ArboreStainless steel
-
Garnitură arboreAQ1EGG
-
Piesă intermediarăCast iron
Dimensiuni de instalare
-
Racord conductă la aspirațieDN 40
-
Racord conductă pe refulareDN 40
-
Lungime constructivă l0320 mm
Informații despre comenzi
-
ProdusWilo
-
Denumire produsVeroTwin-DP-E 40/130-2,2/2
-
Greutate netă aprox. m72 kg
-
Număr articol2158943

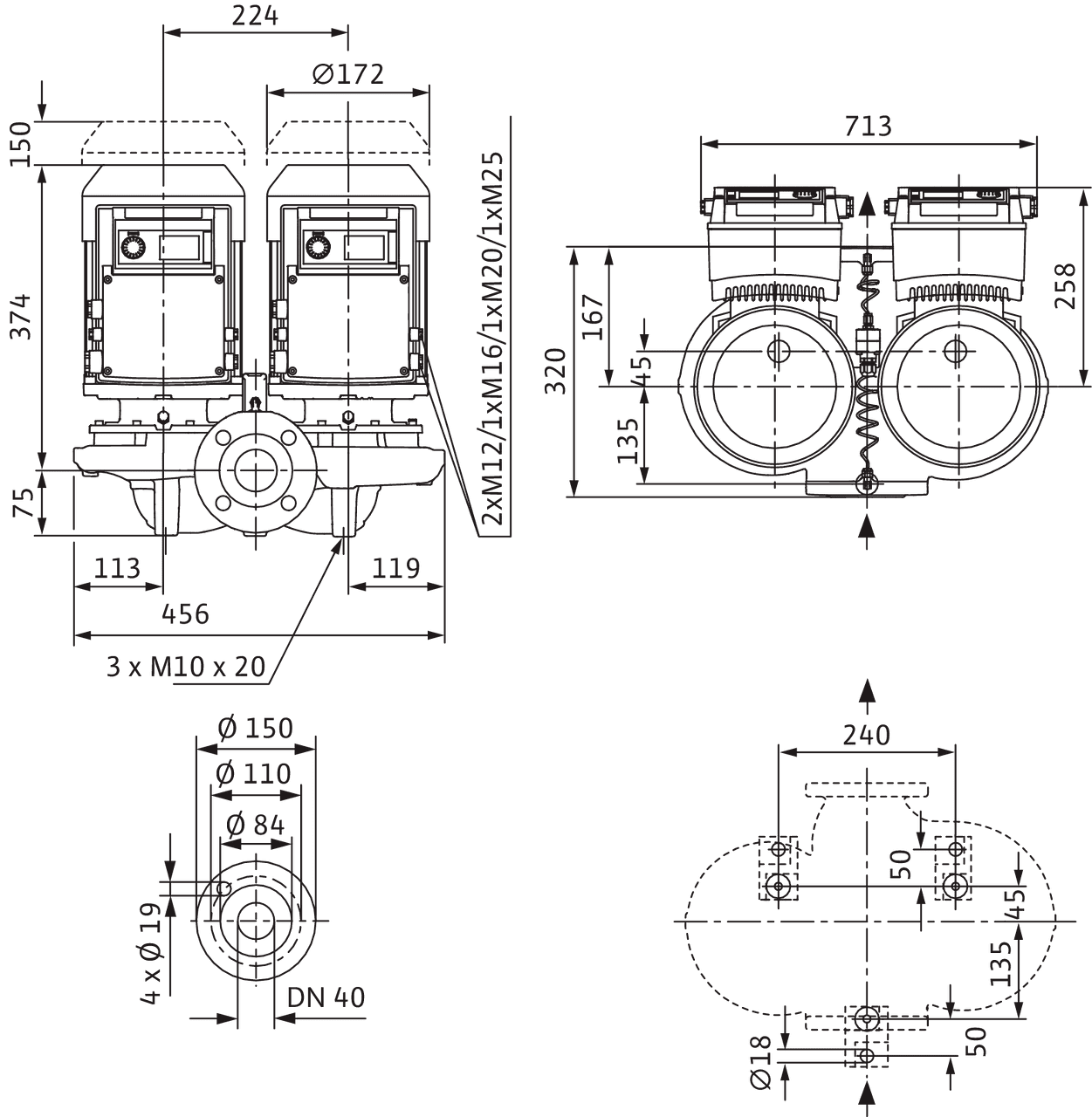

Dimensiuni și desene de execuție
VeroTwin-DP-E 40/130-2,2/2

Notă:
Carcasă cu picioare pentru montarea pe fundaţie şi cu găuri M10, console la cerere.

Curbe caracteristice

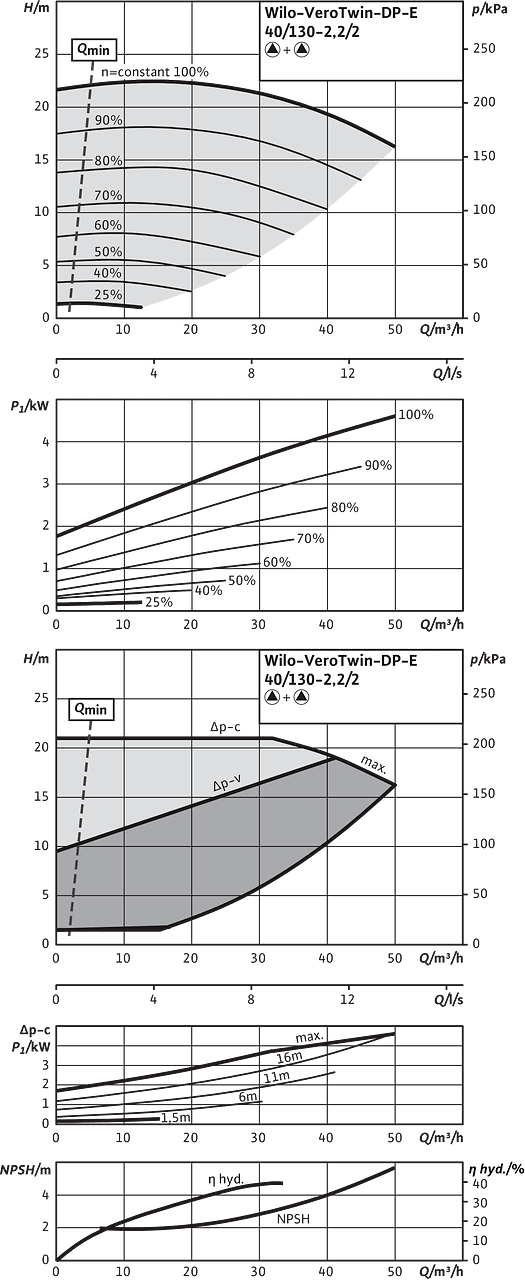

VeroTwin-DP-E 40/130-2,2/2, Parallel operation

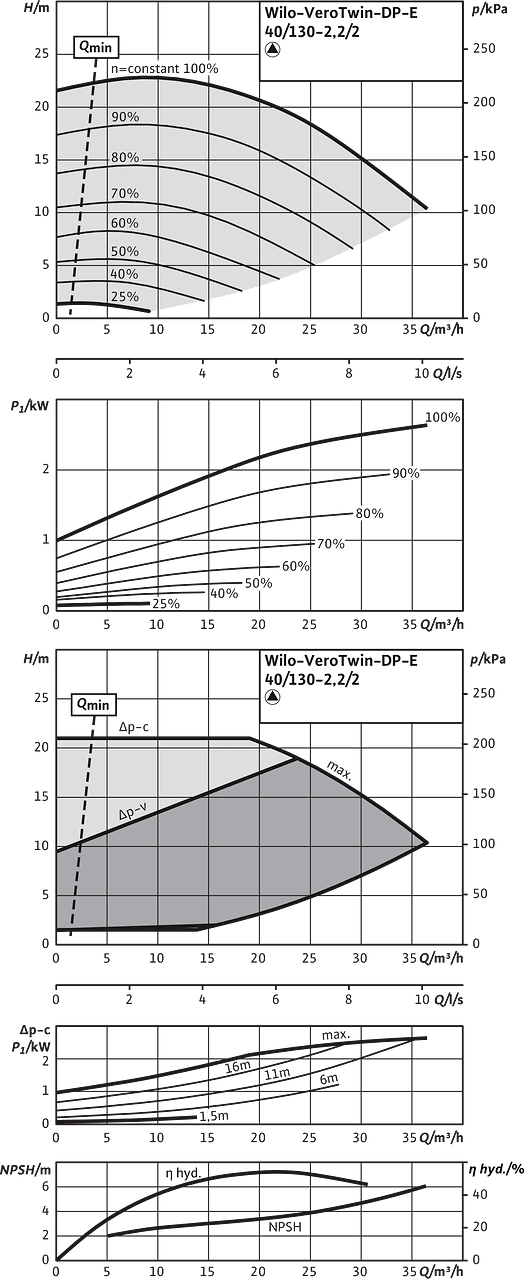

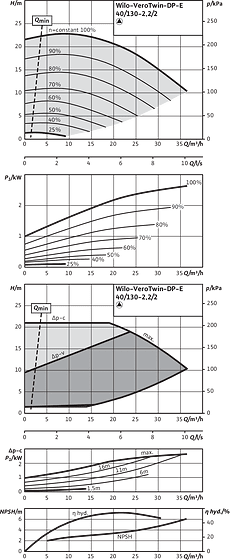

VeroTwin-DP-E 40/130-2,2/2, Individual operation



Plan de borne
IL-E

L1, L2, L3: | Alimentare electrică: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz |
PE: | Racord conductor de protecţie |
DDG: | Racord pentru traductorul de presiune diferenţială |
In1 (1): | Intrarea valoare efectivă 0-10 V/0-20 mA; 2-10 V/4-20 mA |
GND (2): | Racord la masă pentru In1 şi In2 |
+ 24 V (3): | Tensiune de curent continuu pentru un consumator/traductor extern.. Sarcină max. 60 mA |
In2: | Intrare valoare impusă 0-10 V/0-20 mA; 2-10 V/4-20 mA |
MP: | Multi Pump, interfaţă pentru managementul pompelor cu două rotoare |
Ext. Off: | Intrare de comandă „prioritate OPRITĂ“Pompa poate fi pornită sau oprită printr-un contact extern, fără potenţial (24 V DC/10 mA). |
SBM:* | Semnalizare generală de funcţionare, fără potenţial (contact bipoziţional conform VDI 3814) |
SSM:* | Semnalizare generală de defecţiune, fără potenţial (contact bipoziţional conform VDI 3814) |
AUX: | Alternarea externă a pompelor (numai la funcţionarea cu pompe cu două rotoare). Cu ajutorul unui contact extern, fără potenţial, se poate realiza alternarea pompelor (24 V DC/10 mA) |
Întrerupător DIP: | 1: Comutare între modul de funcţionare (O) şi modul service (S)2: Activarea / dezactivarea meniului pentru blocarea accesului |
Opţiune: | Module IF pentru conectarea la sistemul de automatizare a clădirii |
* Capacitatea de încărcare a contactelor pentru SBM şi SSM: min.: 12 V DC/10 mA max.: 250 V AC/1 A |

Informaţii despre comandă
Informații despre comenzi
-
ProdusWilo
-
Denumire produsVeroTwin-DP-E 40/130-2,2/2
-
Număr EAN4048482649139
-
Număr articol2158943
-
Greutate brută aprox. m99,1 kg
-
Greutate netă aprox. m72 kg
-
Lungime totală L468,5 mm
-
Înălțime fără ambalaj H411 mm
-
CuloareVerde
-
Proprietatea ambalajuluiAmbalaj pentru transport
-
Tip de ambalarePaletă cu un singur sens
-
Număr per strat1
-
Lățime fără ambalaj L710,0 mm
-
Cantitate de comandă minimă1
-
Număr pro palet1
-
Disponibilitate pe piață2016-03-01
-
Date of introduction2016-03-01
