Wilo-CronoLine-IL

Descrierea seriei constructive

Particularități/avantaje ale produsului

  • Life cycle costs reduse datorită randamentului crescut
  • Orificii de scurgere a condensului disponibile ca dotare de serie în carcasele motoarelor
  • Pompele pot fi utilizate în instalaţii de răcire şi climatizare, având ca avantaj evacuarea dirijată a condensului, datorită proiectării optimizate a piesei intermediare (brevetat)
  • Protecţie crescută la coroziune datorită stratului de acoperire prin cataforeză
  • Posibilitatea procurării uşoare a motoarelor standard (conform specificaţiilor Wilo) şi a etanşărilor mecanice standard

Tip constructiv

Pompă cu rotor uscat, model inline cu racord cu flanşă

Utilizare

Pentru pompare agent termic (conform VDI 2035), apă rece şi amestecuri apă-glicol fără substanţe abrazive, în instalaţiile de încălzire, de apă rece şi sisteme de răcire

Conținutul livrării

  • Pompă
  • Instrucţiuni de montaj şi exploatare

Codul de identificare

Exemplu

IL 40/160-4/2

IL

Pompă inline

40

Diametrul nominal DN al racordului

160

Diametru nominal rotor

4

Putere nominală a motorului P2 în kW

2

Nr. poli

Date tehnice

  • Domeniu de temperatură admis între -20 °C şi +140 °C
  • Alimentare electrică 3~400 V, 50 Hz (altele la cerere)
  • Grad de protecţie IP 55
  • Diametru nominal între DN 32 şi DN 250
  • Presiune de lucru max. 16 bar (model special: 25 bar la cerere)

Materiale

  • Carcasa pompei şi piesa intermediară: Standard: EN-GJL-250; opţional fontă cu grafit nodular EN-GJS-400-18-LT
  • Rotor hidraulic: Standard: EN-GJL-250; model special: Bronz CuSn 10
  • Arbore: 1.4122
  • Etanşare mecanică: AQEGG; alte etanşări mecanice, la cerere

Descriere/tip constructiv

Pompă centrifugă de joasă presiune, monoetajată, model inline cu

  • Etanşare mecanică
  • Racord cu flanşă cu racord de măsurare a presiunii R 1/8
  • Grup suspendat
  • Cuplaj
  • Motor conform cu standardul IEC

Curbă caracteristică de ansamblu

CronoLine-IL

CronoLine-IL

CronoLine-IL

Descărcări

om_il_bl_cartridge_2157073

Număr de pagini 46

PDF (5 MB)

Descărcare

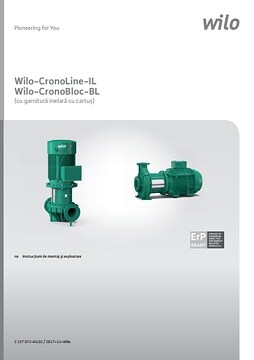

Wilo-CronoLine-IL / Wilo-CronoTwin-DL / Wilo-CronoBloc-BL

Article Number 2116440, 2115095-97
Edition 1009
Număr versiune 01
Format pagină 215,9 x 279,4 mm
Număr de pagini 38

PDF (4 MB)

Descărcare
