Wilo-DrainLift SANI-S

Descrierea seriei constructive

Avantajele dumneavoastră

  • Montaj și transport extrem de ușoare prin concepția compactă, ergonomică, și greutatea extrem de redusă
  • Siguranță ridicată în exploatare datorită volumului mare de comutare, protecției termice a motorului și alarmei independente de rețea
  • Modelul fără coroziune cu materiale plastice tehnice și oțel inoxidabil oferă o fiabilitate ridicată
  • Racorduri liber selectabile pentru flexibilitate maximă de montare
  • Întreținere și curățare ușoare datorită capacului transparent al rezervorului și gurii de curățare din clapeta anti-retur
  • Conexiune opțională Wilo-SmartHome pentru notificare instantanee direct pe telefonul mobil

Cel mai mic și mai ușor modul de pompare cu pompă cu un rotor pentru case unifamiliale și multifamiliale.

Stația compactă de pompare cu un rotor a apei uzate Wilo-DrainLift SANI-S reprezintă cel mai mic și mai ușor modul de pompare conform EN12050-1 (fără roată de tăiere), fiind astfel ideală pentru utilizarea în case unifamiliale și multifamiliale. Datorită volumului său mare de pompare, admisiilor liber selectabile și versiunii opționale pentru medii deosebit de agresive, DrainLift SANI-S se poate utiliza în mod flexibil și este ușor de instalat. Prin tipul constructiv ușor de utilizat, întreținerea este deosebit de ușoară. Datorită dotării cu un emițător radio de alarmă opțional, în caz de defecțiune poate fi transmis un mesaj Push pe smartphone. Montaj și transport extrem de ușoare prin concepția compactă, ergonomică, și greutatea cea mai redusă posibil

Tip constructiv

Modul de pompare cu pompă cu un rotor, compact, pregătit de racordare și complet submersibil pentru pomparea apei uzate cu conținut de fecaloide.

Utilizare

Pomparea apei uzate cu conținut de fecaloide:

  • Atunci când apa uzată nu poate fi condusă în sistemul de canalizare prin înclinație naturală.
  • Pentru drenarea fără retenție a apei, atunci când punctele de evacuare se află sub nivelul de retenție din clădire.

Echipare/funcționare

  • Panou electric cu alarmă independentă de rețea și semnalare generală de defecțiune
  • Gata de conectat
  • Rezervor cu gură de vizitare și capac transparent
  • Determinarea analogică a nivelului (4 ... 20 mA)
  • Clapetă anti-retur cu gură de vizitare
  • Monitorizare termică a motorului cu senzor cu bimetal

Conținutul livrării

  • Modul de pompare cu panou electric și cablu de conectare cu ștecher
  • Ștuț cu flanșă DN 80/100
  • Manșetă DN 100 pentru conductă de refulare
  • Manșetă 50 mm pentru racord de dezaerisire
  • Manșetă DN 50 pentru racord de golire
  • Set de intrare cu dispozitiv de decupat circular 124 mm și etanșare DN 100
  • Materiale de fixare
  • Membrană pentru izolare fonică
  • Acumulator de 9 V
  • Manual de utilizare şi întreţinere

Codul de identificare

Exemplu: DrainLift SANI-S.11M/3C



DrainLift

Familia de produse



SANI

Modul de pompare pentru ape uzate



S

Mărime constructivă



11

Înălțime de pompare maximă



M

Alimentare electrică:

  • M = 1~
  • T = 3~


3

Versiune motor și panou electric:

  • 1 = mod de funcționare: S3, panou electric: Control MS-L
  • 3 = mod de funcționare: S3, panou electric: Control EC-L


C

Versiune pentru medii agresive



Date tehnice

  • Alimentare electrică: 1~230 V, 50 Hz sau 3~400 V, 50 Hz
  • Mod de funcționare: S3 10%
  • Temperatura mediului pompat: 3 ... 40 °C, max. 65 °C pentru 5 min
  • Temperatură ambiantă max.: 40 °C
  • Volume rezervor: 47 l
  • Volume utile referitoare la înălțimea de aspirație*: 25 l (180 mm*)/32 l (250 mm*)
  • Conductă de refulare: DN 80
  • Racord de intrare: DN 100/150
  • Racord de dezaerisire: 50 mm
  • Grad de protecție panou electric: IP54
  • Grad de protecție modul de pompare: IP68 (2 mWs/7 d)

Materiale

  • Carcasa motorului: 1.4404
  • Sistem hidraulic: PP-GF30
  • Rotor hidraulic: PP-GF30
  • Rezervor: PE
  • Clapetă anti-retur: PPS

Descriere/tip constructiv

Recipient colector etanș și impermeabil cu cameră colectoare înclinată și gură de vizitare cu capac transparent. Intrările pot fi alese liber, determinarea nivelului se realizează cu un semnal de ieșire analog 4...20 mA. Conductă de refulare cu clapetă anti-retur montată cu gură de vizitare.

Acționare printr-un motor cu răcire la suprafață, prevăzut cu monitorizare termică a motorului.

Panou electric preinstalat pentru funcționare automată:

Wilo-Control MS-L

  • Semnalare generală de defecțiune cu contact fără potențial
  • Alarmă integrată și independentă de rețea
  • Timp de postfuncționare reglabil
  • Cablu de conectare de 1,5 m cu ștecher montat

Wilo-Control EC-L

  • Operare prin intermediul display-ului și a meniului alfanumeric, bazat pe simboluri
  • Semnalare generală de defecțiune cu contact fără potențial
  • Semnal de defecțiune specifică cu contact fără potențial
  • Interfață ModBus
  • Alarmă integrată și independentă de rețea
  • Timp de postfuncționare reglabil
  • Cablu de conectare de 1,5 m cu ștecher montat

Curbă caracteristică de ansamblu

Wilo-DrainLift SANI-S

Descărcări

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Cod articol 6088777
Ediţia 2020-06
Număr versiune 01
Format pagină 209.9 x 297.0 mm
Număr de pagini 40

PDF (3 MB)

Descărcare

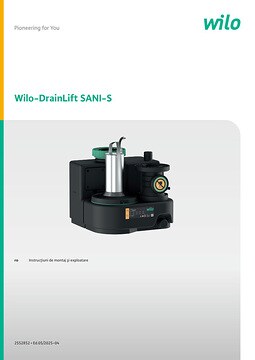

Wilo-DrainLift SANI-S
