Wilo-Medana CH1-L

Descrierea seriei constructive

Avantajele dumneavoastră

  • Eficiență înaltă printr-o performanța hidraulică înaltă
  • Punere în funcțiune și întreținere ușoară și rapidă datorită deschiderilor mari pentru umplerea și golirea pompelor
  • Fiabilitate ridicată în ce privește robustețea și nivel scăzut de zgomot datorită inelului de separare și a piesei intermediare rezistente la coroziune cu strat de acoperire KTL
  • Utilizare la temperaturi ambiante de până la 50° C, ceea ce permite un domeniu de utilizare extins, în special pentru integrarea în instalații
  • Adecvată pentru utilizare în instalații de apă potabilă

Integrarea eficientă în instalație.

Datorită certificatului său de apă potabilă, Wilo-Medana CH1-L este de asemenea adecvată pentru instalații de apă potabilă. Pompa cu amorsare normală, multietajată, atinge cea mai înaltă performanță hidraulică. Tipul constructiv compact și robust, cu componente rezistente la coroziune și capacitatea de a funcționa la temperaturi ambiante de până la 50° C, oferă un domeniu larg de utilizare pentru integrarea pompelor în instalații mai mari.

Tip constructiv

Pompă cu amorsare normală, orizontală, multietajată

Utilizare

• Alimentare cu apă și ridicarea presiunii

• Irigații

• Procese industriale

Echipare/funcționare

  • Pompă din oțel inoxidabil în construcție monobloc
  • Racord filetat
  • Motor monofazat sau trifazat
  • Motor monofazat echipat cu protecţie termică integrată a motorului (cu repornire automată)

Conținutul livrării

  • Pompă
  • Instrucțiuni de montaj și exploatare

Codul de identificare

Exemplu:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Denumirea produsului pompă de suprafață

CH

Comercial orizontal

1

Nivel al seriei constructive (1 = de bază, 3 = standard, 5 = premium)

L

Arbore lung

2

Debit nominal [m3/h] al pompei cu un rotor

02

Număr de trepte ale pompei cu un rotor

1

1 = AISI 304



2 = AISI 316L

E

E = garnitură de etanșare EPDM

A

A = frecvență 50 Hz / monofazat / 230 V



B = frecvență 60 Hz / monofazat / 220 V



C = frecvență 60 Hz / monofazat / 230 V



D = frecvență 50 Hz / trifazat / 400 V



E = frecvență 50 Hz / trifazat / 230 – 400 V



F = frecvență 60 Hz / trifazat / 220 – 380 V



G = frecvență 60 Hz / trifazat / 265 – 460 V



I = frecvență 60 Hz / trifazat / 460 V

10

Presiune nominală (bari)

T

T = racorduri filetate



P = racorduri Victaulic

Date tehnice

  • Alimentare electrică: 1~230 V (±10 %), 50 Hz
  • Alimentare electrică: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Temperatura fluidului pompat: de la -20 până la +120 °C (EPDM), de la -20 până la +90 °C (FKM)
  • Presiune de lucru max.: 10 bari
  • Presiune de intrare max.: 6 bari
  • Grad de protecție: IP55
  • Diametru nominal al racordurilor conductelor: de la G1" până la G2", în funcție de versiune

Materiale

  • Rotoare, compartimentele etajelor şi carcasa pompei din oţel inoxidabil 1.4301/1.4404
  • Arbore oțel inoxidabil 1.4301 respectiv 1.4404
  • Garnitură de etanșare din EPDM/FKM (Viton)
  • Etanșare mecanică: Versiune EPDM: Cărbune B/carbură de siliciu; versiune FKM: Cărbune B/carbură de siliciu
  • Lagăr din carbură de wolfram/oxid de aluminiu
  • Picioarele pompei din aluminiu

Descărcări

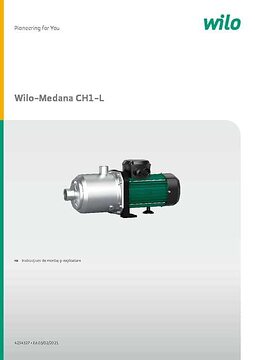

Wilo-Medana CH1-L

Cod articol 4234327
Ediţia 02/2020
Număr versiune 02
Format pagină 209.9 x 297.0 mm
Număr de pagini 24
