Wilo-Rexa PRO

Particularităţi/avantaje ale produsului

  • Eficiență maximă. Datorită rotoarelor monocanal cu optimizarea randamentului
  • Siguranță în funcționare datorită rotoarelor retrase greu obturabile
  • Siguranță verificată. Producție de serie cu aprobare pentru utilizare în zone cu risc de explozie, conform ATEX
  • Opțional este disponibil cu tehnologie a motoarelor IE3, eficientă din punct de vedere energetic

Descrierea seriei constructive

Tip constructiv

Pompă submersibilă pentru ape uzate pentru funcționarea de durată în vederea montării imersate staționare și mobile precum și a montării staționare în spațiu uscat.

Domenii de utilizare

Pomparea de

  • ape uzate brute
  • Apă uzată cu fecaloide conform (DIN) EN 12050-1
  • Apă uzată

Codul tipului

Ex.: Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O
PRODenumirea seriei constructive
VTip rotor:
V = rotor retras
C = rotor monocanal
06Diametru nominal racord presiune de ex. DN 65
DVariantă sistem hidraulic
D = partea de aspiraţie alezată conform DIN
N = partea de aspiraţie alezată conform ANSI (North American Standard)
AVariantă material instalaţie hidraulică
110Destinaţie hidraulică
EVariantă motor
E = motor uscat
R = motor cu putere redusă
AVariantă material motor
DVariantă etanşare
D = cu două etanşări mecanice independente
1Clasa de eficienţă IE, de ex. 1 = IE1 (conform IEC 60034‑30)
XAutorizaţie pentru utilizare în atmosferă potenţial explozvă
X = ATEX
F = FM
C = CSA
2Nr. poli
TVariantă alimentare electrică:
M = 1~
T = 3~
0015Valoare/10 = putere nominală a motorului P2 in kW
5Frecvenţă (5 = 50 Hz, 6 = 60 Hz)
40Cod pentru tensiunea măsurată
ODotare electrică suplimentară
O = cu capăt de cablu liber
F = plutitor cu contacte electrice cu capăt de cablu liber
A = plutitor cu contacte electrice cu ştecăr
P = cu ştecăr

Date tehnice

  • Alimentare electrică: 1~230 V, 50 Hz sau 3~400 V, 50 Hz
  • Mod de funcţionare imersat: S1
  • Mod de funcţionare emersat: S2‑30 min; S3 25%
  • Grad de protecţie: IP 68
  • Clasa de izolaţie: F
  • Temperatura fluidului: 3 … 40 °C, max. 60 °C pentru 3 min
  • Adâncime max. de imersare: 20 m
  • Lungime cablu: 10 m

Dotare şi funcţii

  • Supravegherea etanşeităţii pentru compartimentul motorului
  • Supravegherea temperaturii bobinajului cu senzor bimetal
  • Electrod extern opțional pentru controlul camerei de etanșare
  • Model monofazat cu cutie de condensatori

Descriere/Construcţie

Pompă submersibilă pentru ape uzate ca ansamblu monobloc submersibil pentru montare imersată staționară și mobilă, precum și pentru montare staționară în spații uscate.

Sistem hidraulic

Racordul de refulare prevăzut cu o flanșă orizontală. Cantitatea maximă posibilă de substanță uscată maxim este de 8 % (în funcție de sistemul hidraulic). Sunt utilizate rotoare retrase și rotoare monocanal.

Motor

Ca motoare, se utilizează motoare cu răcire la suprafață în varianta cu curent monofazat sau trifazat. La motoarele monofazate condensatorul este montat într-un panou de automatizare separat. Pornirea este efectuată în funcție de putere în sistem direct sau stea-triunghi.

Răcirea motoarelor este efectuată prin intermediul fluidului pompat din jur (fluid pompat sau aer). Excesul de căldură este cedat prin intermediul carcasei motorului.

Motoarele pot fi utilizate imersate, în mod continuu de funcționare (S1). În regim emersat, în funcție de puterea motorului sunt posibile modurile de funcționare S1 (mod continuu de funcționare), S2 (mod de funcționare de scurtă durată) sau S3 (mod de funcționare întreruptă).

De asemenea, motoarele sunt dotate cu următoarele dispozitive de supraveghere:

  • Supravegherea etanșeității compartimentul motorului
    Sistemul de supraveghere a etanșeității notifică pătrunderea apei în compartimentul motorului.
  • Supraveghere termică a motorului
    Supravegherea termică a motorului protejează bobinajul motorului împotriva supraîncălzirii. În mod standard în acest caz se utilizează senzori bimetal.

În plus, motorul poate fi dotat cu electrod extern pentru supravegherea camerei de etanșare. Acesta anunță pătrunderea apei în camera de etanșare prin etanșarea mecanică de pe partea fluidului.

Cablul de conectare este dotat cu capete libere, are o lungime standard de 10 m și este turnat longitudinal etanș.

Etanșare

Între motor și sistemul hidraulic se află o cameră de etanșare cu etanșare pe partea fluidului și pe partea motorului. Camera de etanșare este umplută cu ulei de parafină medicinal. Etanșarea pe partea fluidului și pe partea motorului se face prin două etanșări mecanice care se rotesc independent una de cealaltă.

Materiale

  • Carcasă motor: EN-GJL-250
  • Carcasă sistem hidraulic: EN-GJL 250
  • Rotor hidraulic: EN-GJL 250 sau EN-GJS-500-7
  • Garnituri statice: NBR
  • Etanşare, la pompă: SiC/SiC
  • Etanşare, la motor: C/MgSiO4
  • Terminaţia arborelui: Oţel inoxidabil 1.4021

Conţinutul livrării

  • Pompă submersibilă pentru ape uzate cu cablu de 10 m lungime
  • Manual de utilizare şi întreţinere

Accesorii

  • Dispozitiv de suspendare sau piciorul pompei
  • Control extern al camerei de etanşare pentru supravegherea camerei de etanşare
  • Panouri de automatizare, relee şi conectoare
  • Seturi de fixare cu ancoraj de legătură
  • Lanţuri

Curbă caracteristică de ansamblu

Caracteristică generală - Rotor retras

Caracteristică generală - Rotor monocanal semideschis

Produs

Construcţie

Inundabilă

Rotor monocanal

Rotor retras

Rotor multicanal

-

Rotor multicanal, deschis

-

Tocător

-

Sistem de turbionare

-

Cameră de etanşare

Cameră picurare

-

Etanşare mecanică spre motor

Inel de etanşare pentru arbore pe partea motorului

-

Etanşare, etanşare mecanică spre conductă de lichid

Motor monofazat

Motor trifazat

Pornire directă

Pornire stea-triunghi

-

Funcţionare cu convertizor de frecvenţă

Motor uscat

Motor cu răcire cu ulei

-

Motor uscat cu răcire de circulaţie

-

Domeniu de utilizare

Montare imersată staţionară

Montare imersată, transportabil

Amplasare în spaţiu uscat, staţionar

Montare în spaţiu uscat, transportabil

-

Dotare şi funcţii

Control etanşeitate motor

Control cameră de etanşare

º

Suraveghere cameră picurare

-

Supraveghere temperatură motor bi-metal

Control temperatură motor PTC

º

Protecţie la explozie

Plutitor cu contacte electrice

-

Cutie cu condensatori la 1~230V

Pregătită de conectare

opţional

Materiale

Carcasa pompei

fontă cenuşie

Rotor hidraulic:

fontă cenuşie

Carcasa motorului:

fontă cenuşie

Descărcări

Certification Booklet Wilo-Rexa PRO

Article Number 6069824
Edition 1702
Număr versiune 07
Format pagină A4
Număr de pagini 8

PDF (508 kB)

Descărcare

Drainage and Sewage

Format pagină A4
Număr de pagini 24

PDF (8 MB)

Descărcare

General overview

Edition 2017
Format pagină A4
Număr de pagini 72

PDF (46 MB)

Descărcare

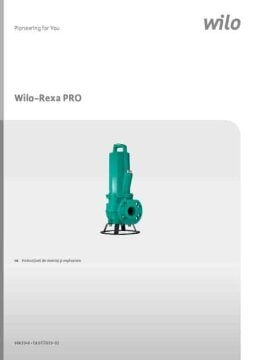

Wilo-Rexa PRO
