TOP-S 65/15

List sa tehničkim podacima

Hidraulički podaci
  • Maksimalni radni pritisak p
    10 bar
  • Min. temperatura fluida Tmin
    -20 °C
  • Maks. temperatura fluida Tmax
    130 °C
Materijali
  • Kućište pumpe
    EN-GJL-250
  • Radno kolo
    PP-LGF50
  • Vratilo
    1.4028
  • Materijal ležaja
    Grafit
Podaci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Nominalna struja IN
    3.41 A
  • Broj obrtaja maks. nmax
    2850 rpm
  • Potrošnja električne energije P1(Q=maks.) izabranog radnog kola * broj pumpi P1
    1685 W
  • Emitovanje smetnji
    EN 61000-6-3
  • Otpornost na smetnje
    EN 61000-6-2
  • Klasa zaštite motora
    IPX4D
Montažne dimenzije
  • Cevni priključak sa usisne strane
    DN 65
  • Ukupna visina l0
    340 mm
Informacije za slanje porudžbine
  • Proizvođač
    Wilo
  • Oznaka proizvoda
    TOP-S 65/15
  • EAN broj
    4048482638270
  • Broj artikla
    2165539
  • Neto težina oko m
    30 kg
  • Bruto težina oko m
    31.0 kg
  • Merna dužina sa ambalažom
    470 mm
  • Visina sa ambalažom
    385 mm
  • Širina sa ambalažom
    320 mm
  • Svojstva ambalaže
    Transportno pakovanje
  • Vrsta pakovanja
    Karton
  • Minimalna količina porudžbine
    1

Ispisni tekst

Može da se koristi u svim toplovodnim sistemima za grejanje, u klima uređajima, zatvorenim kružnim tokovima hlađenja i industrijskim cirkulacionim postrojenjima.

Cirkulaciona pumpa sa vlažnim rotorom i navojnim ili prirubničkim priključkom bez potrebe za održavanjem, mogućnost predizbora stepena broja obrtaja za prilagođavanje snage.

Oprema i funkcija

  • Ručno prilagođavanje snage sa 3 stepena broja obrtaja
  • Pumpe s jednofaznim motorom:
    • P2 do 90W: Interna zaštita od nedozvoljeno visokih temperatura namotaja
    • P2 ≥180W: Potpuna zaštita motora zahvaljujući termičkim zaštitnim kontaktima namotaja u kombinaciji s uređajem za isključenje (opciono: SK 602N/SK 622N)
  • Pumpe s 3-faznim motorom:
    • P2 do 90W: Interna zaštita od nedozvoljeno visokih temperatura namotaja
    • P2 ≥ 180W: Potpuna zaštita motora zahvaljujući termičkim zaštitnim kontaktima namotaja u kombinaciji s uređajem za isključenje (opciono: SK 602N/SK 622N)
    • Mrežni priključak 3~230 V sa opcionim preklopnim utikačem
  • Kućište pumpe sa KTL prevlakom za optimalnu antikorozivnu zaštitu
  • Kombinovana prirubnica PN 6/PN 10 (kod DN 40 do DN 65)
  • Obloge toplotne izolacije za primenu u sistemima grejanja
Radni podaci
  • Fluid
    Water
  • Maksimalni radni pritisak PN
    10 bar
Podaci o motoru
  • Emitovanje smetnji
    EN 61000-6-3
  • Otpornost na smetnje
    EN 61000-6-2
  • Mrežni priključak
    3~400 V, 50 Hz
  • Potrošnja električne energije P1 max
    1685.0 W
  • Broj obrtaja maks. nmax
    2850 rpm
  • Nominalna struja IN
    3.41 A
  • Klasa zaštite motora
    IPX4D
Materijali
  • Kućište pumpe
    EN-GJL-250
  • Radno kolo
    PP-LGF50
  • Vratilo
    1.4028
  • Materijal ležaja
    Grafit
Montažne dimenzije
  • Cevni priključak sa usisne strane
    DN 65
  • Cevni priključak sa potisne strane
    DN 65
  • Ukupna visina l0
    340 mm
Informacije za slanje porudžbine
  • Proizvođač
    Wilo
  • Oznaka proizvoda
    TOP-S 65/15
  • Neto težina oko m
    30 kg
  • Broj artikla
    2165539

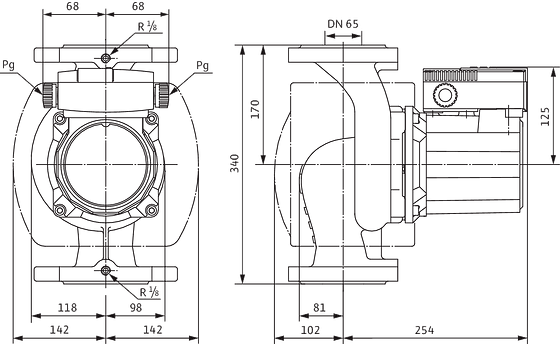

Dimenzije i crteži sa dimenzijama

TOP-S

TOP-S
TOP-S

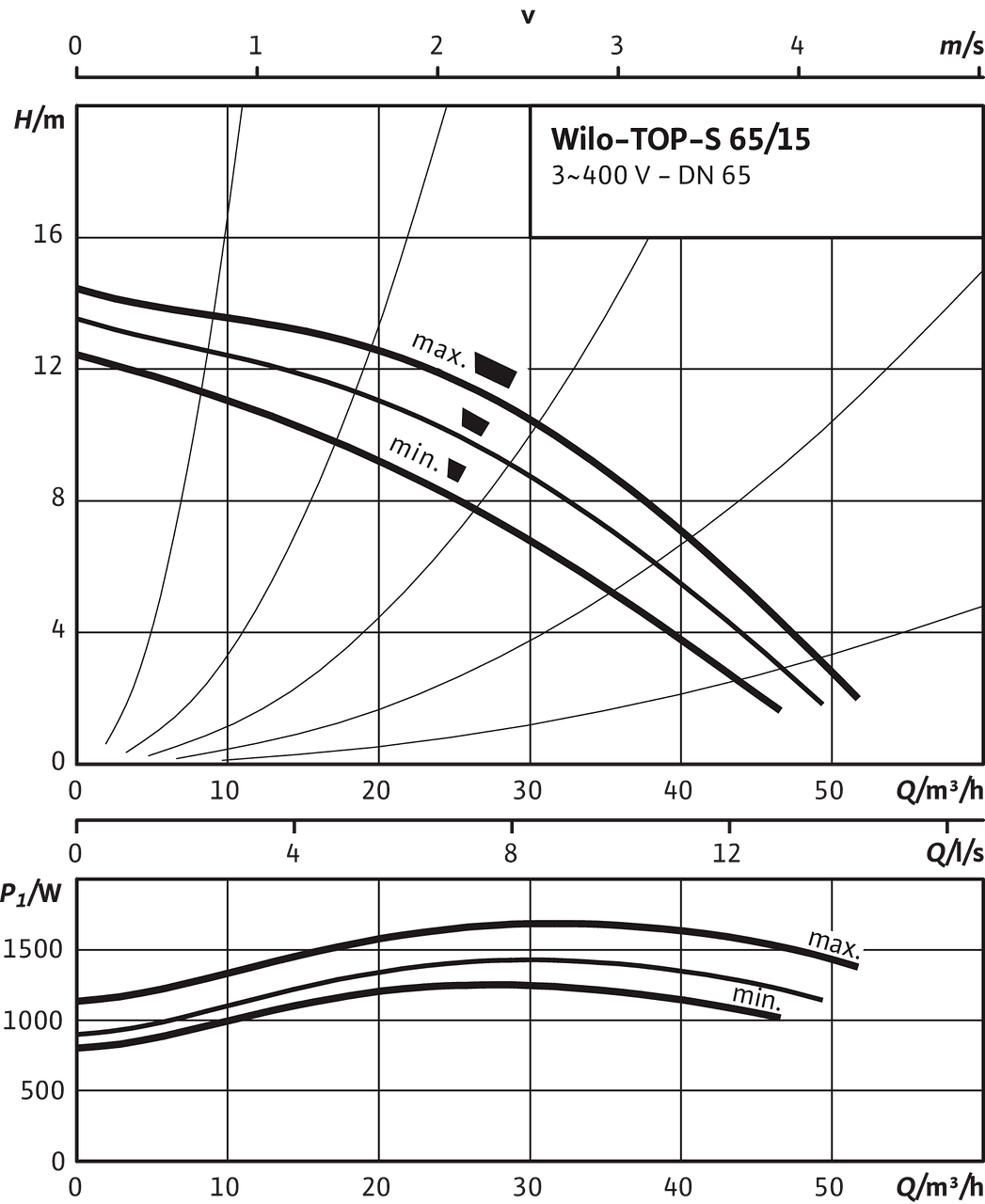

Radne krive

TOP-S 65/15, 3~

TOP-S 65/15, 3~
TOP-S 65/15, 3~

Šema električnog priključivanja

TOP-S

TOP-S

Mrežni priključak 3~400 V, 50 Hz

3~230 V, 50 Hz (opciono sa preklopnim utikačem 3~230 V)

WSK = termički zaštitni kontakt namotaja

Potpuna zaštita motora na svim stepenovima broja obrtaja sa opcionim uređajem za isključenje

SK 602N/SK 622N ili drugim upravljačkim/regulacionim uređajima s mogućnošću priključivanja WSK

Aktiviranje: Eksterno aktiviranje na upravljačkom/regulacionom uređaju

Reset: Reset smetnje se vrši nakon hlađenja motora

automatski

TOP-S

Informacije o poručivanju

Information for order placements
  • Proizvođač
    Wilo
  • Oznaka proizvoda
    TOP-S 65/15
  • EAN broj
    4048482638270
  • Broj artikla
    2165539
  • Bruto težina oko m
    31.0 kg
  • Neto težina oko m
    30 kg
  • Ukupna dužina L
    340.0 mm
  • Visina bez ambalaže H
    356 mm
  • Boja
    zelena/crna
  • Svojstva ambalaže
    Transportno pakovanje
  • Vrsta pakovanja
    Karton
  • Broj po oblozi
    4
  • Širina bez ambalaže L
    284.0 mm
  • Minimalna količina porudžbine
    1
  • Količina po paleti
    12
