Wilo-Stratos GIGA-D

Opis serije

Posebne karakteristike/prednosti proizvoda

  • Inovativna pumpa visoke efikasnosti za najveći ukupni stepen iskorišćenja
  • Visoko efikasan EC motor klase energetske efikasnosti IE5 u skladu sa IEC 60034-30-2
  • Najveća moguća pogonska bezbednost zahvaljujući rezervnoj pumpi
  • Opcioni interfejsi za povezivanje na automatizaciju zgrade preko utičnih IF-Modula

Opis

Wilo-Stratos GIGA je idealna pumpa visoke efikasnosti za primenu u području grejanja, ventilacije i klimatizacije u zgradama, gde velike količine vode cirkulišu sa velikim naporima. Sa rezervnom pumpom u verziji sa dupleks pumpama, Wilo-Stratos GIGA pruža uvek najveću pogonsku bezbednost.

Vrsta konstrukcije

Inlajn pumpa visoke efikasnosti sa EC motorom i elektronskim prilagođavanjem snage u konstrukciji sa suvim rotorom. Verzija u vidu jednostepene centrifugalne pumpe niskog pritiska sa prirubničkim priključkom i mehaničkim zaptivačem.

Primena

Za pumpanje vode za grejanje (prema VDI 2035), hladne vode i mešavine voda/glikol, bez abrazivnih materija u sistemima za grejanje, hlađenje i hladnu vodu.

Oprema/funkcija

Režimi rada

  • Δp-c za konstantan diferencijalni pritisak
  • Δp-v za varijabilni diferencijalni pritisak
  • PID-Control
  • Režim rada (n=konstantan)

Ručni nivo upravljanja

  • Zeleno dugme i displej

Ručne funkcije

  • Podešavanje zadate vrednosti diferencijalnog pritiska
  • Podešavanje broja obrtaja (ručno podešavanje)
  • Podešavanje režima rada
  • Podešavanje pumpe UKLJ./ISKLJ.
  • Konfiguracija svih radnih parametara
  • Potvrda greške

Eksterne upravljačke funkcije

  • Upravljački ulaz „Prioritet Isklj.“
  • Upravljački ulaz „Eksterna zamena pumpi“ (radi samo kod pogona sa dupleks pumpom)
  • Analogni ulaz 0–10 V, 0–20 mA za ručni režim rada (DDC) i daljinsko podešavanje zadatih vrednosti
  • Analogni ulaz 2–10 V, 4–20 mA za ručni režim rada (DDC) i daljinsko podešavanje zadatih vrednosti
  • Analogni ulaz 0–10 V za signal stvarne vrednosti senzora pritiska
  • Analogni ulaz 2–10 V, 0-20 mA, 4–20 mA za signal stvarne vrednosti senzora pritiska

Funkcije signalizacije i prikazivanja

  • Zbirni signal smetnje SSM
  • Zbirni signal rada SBM

Razmena podataka

  • Interfejs za bežičnu razmenu podataka infracrvenim zracima sa IR-monitorom/stikom
  • Utično mesto za Wilo IF-Modul (Modbus, BACnet, CAN, PLR, LON), za povezivanje sa automatizacijom zgrade

Sigurnosne funkcije

  • Potpuna zaštita motora sa elektronskom zaštitom
  • Blokada pristupa

Upravljanje dupleks pumpama (dupleks pumpa, odn. 2 x pojedinačna pumpa)

  • Glavni/rezervni rad (automatsko prebacivanje u slučaju smetnje)
  • Glavni/rezervni rad, zamena pumpe nakon 24 sata
  • Paralelni rad
  • Paralelni rad (uključivanje i isključivanje vođeno vršnim opterećenjem optimizovanog stepena korisnog dejstva)

Opseg isporuke

  • Pumpa
  • Uputstvo za ugradnju i upotrebu

Način označavanja

Primer

Wilo-Stratos GIGA D 40/1-51/4,5

Stratos GIGA

Pumpa visoke efikasnosti

D

Inlajn dupleks pumpa

40

Nominalni prečnik prirubnice DN

1-51

1 = najmanje podesivi napor [m] 51 = najveći podesivi napor [m]

4,5

Orijentaciona vrednost nominalne snage P2 u [kW]

-xx

Varijanta: Npr. R1 - verzija bez senzora diferencijalnog pritiska

Tehnički podaci

  • Indeks minimalne efikasnosti (MEI) ≥ 0,7
  • Dozv. područje temperature fluida -20 °C do +140 °C
  • Mrežni priključak 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Klasa zaštite IP 55
  • Nominalni prečnik DN  40 do DN 100
  • Maks. radni pritisak 16 bara

Materijali

  • Kućište pumpe i laterna: EN-GJL-250
  • Radno kolo: PPS-GF40 ili EN-GJL-200 u zavisnosti od tipa
  • Vratilo: 1.4122
  • Klizno-mehanički prstenasti zaptivač: AQEGG; ostali mehanički zaptivači na zahtev

Radno područje

Stratos GIGA-D

Preuzimanja

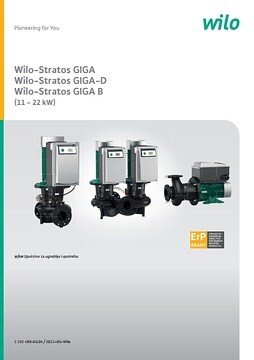

Wilo-Stratos GIGA(-B)

Broj artikla 2160201, 2160202, 2160203, 2160204
Izlaz 1608
Broj verzije 02
Format stranice A4
Broj strana 72

PDF (9 MB)

Preuzmi

Proizvod

PDF: Wilo-Stratos GIGA-D
