Sub TWU4.16-30-C (3~400 V, 50 Hz)

Технический паспорт

Гидравлические характеристики
  • Индекс минимальной эффективности (MEI)
    0.4
  • Максимальное рабочее давление PN
    15 бар
  • Макс. содержание песка
    50 g/m³
  • Макс. глубина погружения
    200.00 м
  • Расход макс. Qmax
    21.6 м³/ч
  • Оптимальный расход Qopt
    15.3 м³/ч
  • Напор макс. Hmax
    130.4 м
  • Оптимальный напор Hopt
    80.80 м
  • Т перекачиваемой жидкости Tmin
    3 °C
  • Макс. T перекачиваемой жидкости Tmax
    30 °C
Данные электродвигателя
  • Подключение к сети
    3~400 V, 50 Hz
  • Номинальная мощность электродвигателя P2
    5.50 кВт
  • Номинальная частота вращения n
    2840 об/мин
  • Номинальный ток IN
    13.10 А
  • Пусковой ток I
    62 А
  • Тип включения
    Прямое (D)
  • Коэффициент мощности cos φ
    0.80
  • Макс. частота включений t
    20 1/h
  • Диаметр электродвигателя DM
    97 мм
Кабель
  • Длина кабеля электропитания
    4.0 м
  • Сечение кабеля
    4G1,5 мм²
Материалы
  • Корпус насоса
    Нержавеющая сталь
  • Рабочее колесо
    PPE
  • Вал
    Нержавеющая сталь
  • Материал электродвигателя
    Нержавеющая сталь
Установочные размеры
  • Патрубок на напорн. стороне DNd
    Rp 2
Информация о размещении заказа
  • № арт. для охлаждения трубного кожуха (горизонтальный)
    6037936
  • № арт. для охлаждения трубного кожуха (вертикальный)
    4064431
  • Изделие
    Wilo
  • Обозначение изделия
    Sub TWU4.16-30-C (3~400 V, 50 Hz)
  • Номер EAN
    4048482795973
  • Артикульный номер
    6082868
  • Масса нетто прибл. m
    50 кг
  • Масса брутто прибл. m
    88.5 кг
  • Длина с упаковкой
    3000 мм
  • Высота с упаковкой
    200 мм
  • Ширина с упаковкой
    200 мм
  • Свойства упаковки
    Транспортная упаковка
  • Вид упаковки
    Ящик
  • Минимальный объем заказа
    1

Описание изделия

Полностью затапливаемый погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии однофазный или трехфазный электродвигатель для прямого пуска с водогликолевой смесью. Герметичная заливка, обмотка с изолирующим лаком, пропитка смолой и самосмазывающиеся подшипники. Электродвигатель охлаждается перекачиваемой жидкостью. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Для перекачивания воды из скважин с максимальной глубиной погружения 200 м и максимальным содержанием песка 50 г/м³.

Комплект поставки:

  • Гидравлическая часть в полном сборе с электродвигателем
  • Кабель электропитания с разрешением к применению в питьевом водоснабжении
  • В однофазном исполнении, вкл. распределительные пусковые устройства с конденсатором, термическим реле электродвигателя, а также включателем/выключателем
  • Инструкция по монтажу и эксплуатации
Эксплуатационные параметры
  • Перекачиваемая жидкость
    Water
  • Напор макс. H
    138.00 м
Конструктивный узел
  • Индекс минимальной эффективности (MEI)
    0.4
  • Патрубок на напорн. стороне DNd
    Rp 2
  • Максимальное рабочее давление p
    40 бар
  • Макс. содержание песка
    50 g/m³
  • Класс защиты электродвигателя
    IP68
  • Макс. глубина погружения
    200.00 м
  • Т перекачиваемой жидкости Tmin
    3 °C
  • Макс. T перекачиваемой жидкости Tmax
    30 °C
  • Масса нетто прибл. m
    50 кг
  • Размеры Dmax
    98 мм
Данные электродвигателя
  • Подключение к сети
    3~400 V, 50 Hz
  • Номинальная мощность электродвигателя P2
    5.50 кВт
  • Номинальная частота вращения n
    2840 об/мин
  • Номинальный ток IN
    13.10 А
  • Тип включения
    Прямое (D)
  • Макс. частота включений t
    20 1/h
  • Диаметр электродвигателя DM
    97 мм
  • Мин. скорость обтекания электродвигателя m/s
    0.08 м/с
Кабель
  • Длина кабеля электропитания
    4.0 м
  • Сечение кабеля
    4G1,5 мм²
Материалы
  • Корпус насоса
    Нержавеющая сталь
  • Материал электродвигателя
    Нержавеющая сталь
  • Вал
    Нержавеющая сталь
  • Рабочее колесо
    PPE
Информация о размещении заказа
  • Масса нетто прибл. m
    50 кг
  • Изделие
    Wilo
  • Обозначение изделия
    Sub TWU4.16-30-C (3~400 V, 50 Hz)
  • Артикульный номер
    6082868

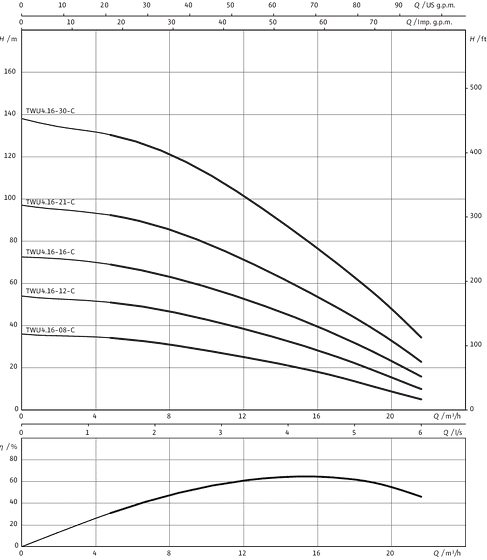

Характеристики

Sub TWU 4

Sub TWU 4
Sub TWU 4

Данные для заказа

Информация о размещении заказа
  • Изделие
    Wilo
  • Обозначение изделия
    Sub TWU4.16-30-C (3~400 V, 50 Hz)
  • Номер EAN
    4048482795973
  • Артикульный номер
    6082868
  • Масса брутто прибл. m
    88.5 кг
  • Масса нетто прибл. m
    50 кг
  • Общая длина L
    2900.0 мм
  • Высота без упаковки H
    98 мм
  • Цвет
    Серебро
  • Свойства упаковки
    Транспортная упаковка
  • Вид упаковки
    Ящик
  • Количество на один слой
    1
  • Ширина без упаковки L
    98.0 мм
  • Минимальный объем заказа
    1
  • Количество на палету
    1
  • Доступность на рынке
    2010-01-01
  • Date of introduction
    2010-01-01
