TOP-S 65/7 2-SPEEDS (1~230 V, PN 6/10)

Технический паспорт

Гидравлические характеристики
  • Максимальное рабочее давление p
    10 bar
  • Мин. температура перекачиваемой жидкости T
    -20 °C
  • Макс. температура перекачиваемой жидкости T
    130 °C
Материалы
  • Корпус насоса
    5.1301, EN-GJL-250
  • Рабочее колесо
    PP-LGF50
  • Вал
    1.4034, X46Cr13
  • Материал подшипника
    Carbon graphite, all Carbon
Данные электродвигателя
  • Подключение к сети
    1~230 V, 50 Hz
  • Номинальный ток IN
    1.16 A
  • Частота вращения макс. nmax
    2800 rpm
  • Потребляемая мощность P1(Q=макс.) выбранного рабочего колеса* число насосов P1
    690 W
  • Создаваемые помехи
    EN 61000-6-3
  • Помехозащищенность
    EN 61000-6-2
  • Класс защиты мотора
    IPX4D
Установочные размеры
  • Присоединение к трубопроводу на стороне всасывания RPS
    DN 65
  • Монтажная длина l0
    280 mm
Информация о размещении заказа
  • Изделие
    Wilo
  • Обозначение изделия
    TOP-S 65/7 2-SPEEDS (1~230 V, PN 6/10)
  • Артикульный номер
    2165534
  • Масса нетто прибл. m
    19 kg

Описание изделия

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы с 1-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
  • Насосы с 3-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
    • Электроподключение к сети 3–230 В с опциональным штекером переключения
  • Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
  • Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
  • теплоизоляционные кожухи.
Эксплуатационные параметры
  • Перекачиваемая жидкость
    Water
  • Максимальное рабочее давление PN
    10 bar
Данные электродвигателя
  • Создаваемые помехи
    EN 61000-6-3
  • Помехозащищенность
    EN 61000-6-2
  • Подключение к сети
    1~230 V, 50 Hz
  • Макс. ток на входе Р1 P1 max
    690.0 W
  • Частота вращения макс. nmax
    2800 rpm
  • Номинальный ток IN
    1.16 A
  • Класс защиты мотора
    IPX4D
Материалы
  • Корпус насоса
    5.1301, EN-GJL-250
  • Рабочее колесо
    PP-LGF50
  • Вал
    1.4034, X46Cr13
  • Материал подшипника
    Carbon graphite, all Carbon
Установочные размеры
  • Присоединение к трубопроводу на стороне всасывания RPS
    DN 65
  • Присоединение к трубопроводу с напорной стороны RPD
    DN 65
  • Монтажная длина l0
    280 mm
Информация о размещении заказа
  • Изделие
    Wilo
  • Обозначение изделия
    TOP-S 65/7 2-SPEEDS (1~230 V, PN 6/10)
  • Масса нетто прибл. m
    19 kg
  • Артикульный номер
    2165534

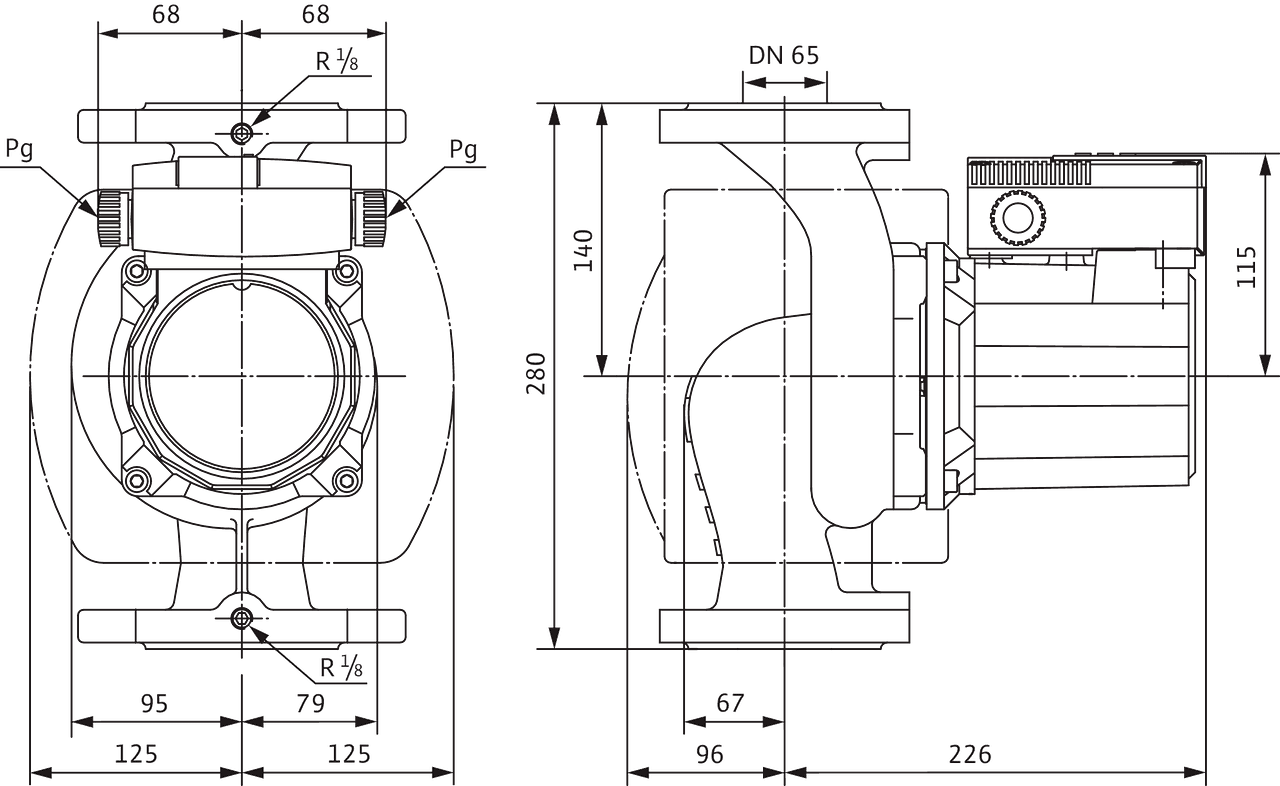

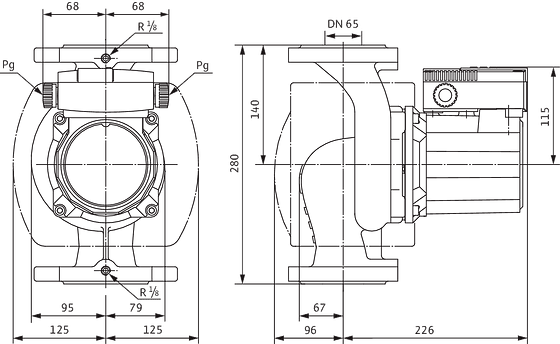

Размеры и габаритные чертежи

TOP-S

TOP-S
TOP-S

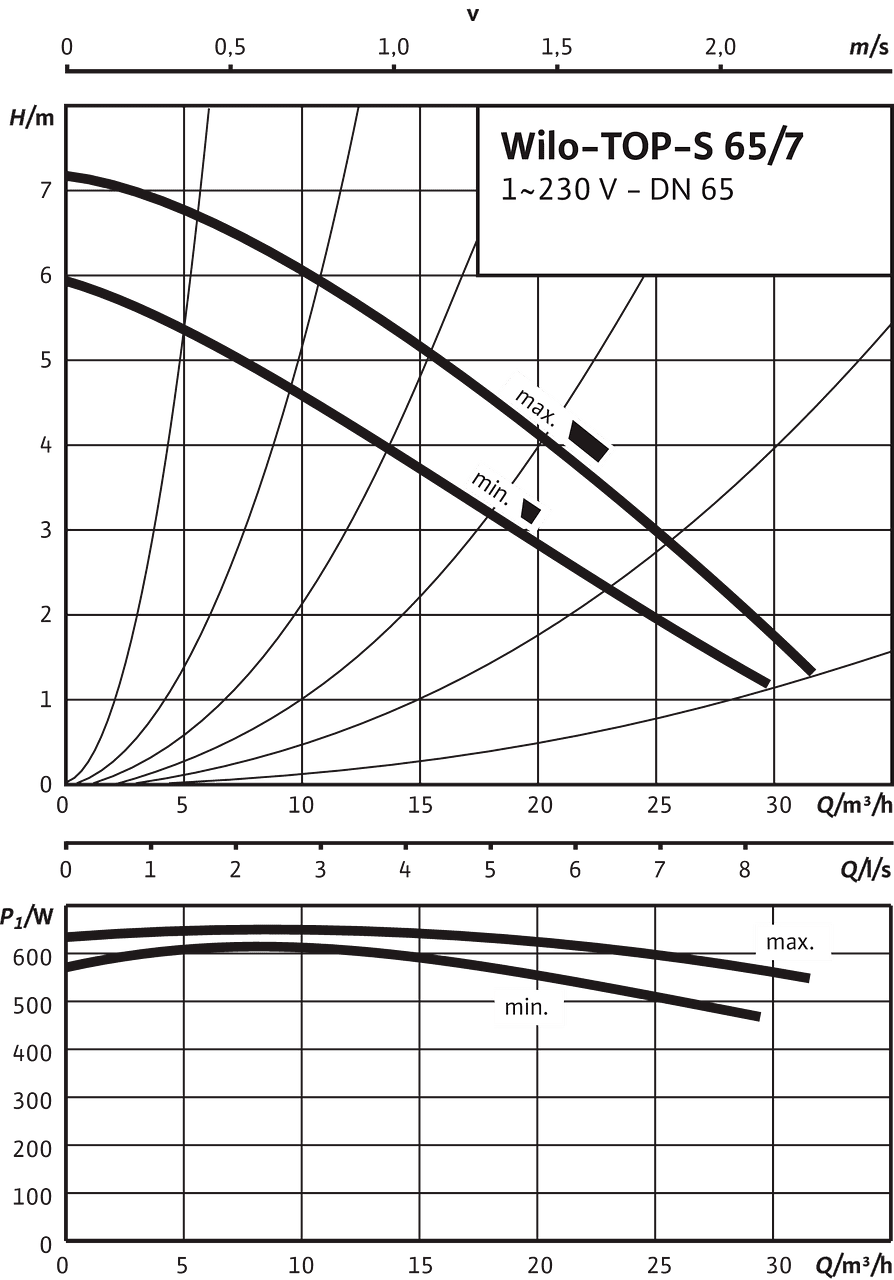

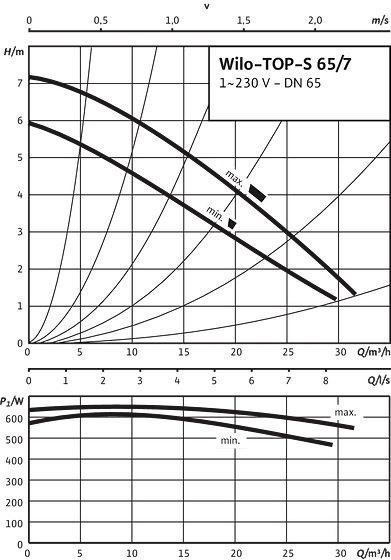

Характеристики

TOP-S 65/7, 1~

TOP-S 65/7, 1~
TOP-S 65/7, 1~

Данные для заказа

Information for order placements
  • Изделие
    Wilo
  • Обозначение изделия
    TOP-S 65/7 2-SPEEDS (1~230 V, PN 6/10)
  • Номер EAN
    4048482638225
  • Артикульный номер
    2165534
  • Масса брутто прибл. m
    20.5 kg
  • Масса нетто прибл. m
    19 kg
  • Общая длина L
    280.0 mm
  • Высота без упаковки H
    322 mm
  • Цвет
    зеленый/черный
  • Свойства упаковки
    Транспортная упаковка
  • Вид упаковки
    Коробка
  • Количество на один слой
    7
  • Ширина без упаковки L
    250.0 mm
  • Минимальный объем заказа
    1
  • Количество на палету
    28
