TOP-Z 20/4 (1~230 V, PN 10, Inox)

Технический паспорт

Гидравлические характеристики
  • Максимальное рабочее давление PN
    10 бар
  • Напор макс. H Qmin
    3.4 м
  • Расход макс. Qmax
    3.9 м³/ч
  • Мин. температура перекачиваемой жидкости Tmin
    -20 °C
  • Максимальная T перекачиваемой жидкости в HVAC Tmax
    110 °C
  • Минимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении Tmin
    0
  • Максимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении Tmax
    65
  • Максимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении при 2-часовом неравномерном режиме Tmax
    80 °C
  • Температура окружающей среды мин. Tmin
    0 °C
  • Макс. температура окружающей среды Tmax
    40 °C
  • Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
    3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4 + 25/6)
Данные электродвигателя
  • Подключение к сети
    1~230 V, 50 Hz
  • Номинальная мощность Р2 P2
    60.0 Вт
  • Номинальный ток IN
    0.50 А
  • Частота вращения макс. nmax
    2790 об/мин
  • Потребляемая мощность (мин.) P1 min
    50.0 Вт
  • Потребляемая мощность P1 max
    105.0 Вт
  • Создаваемые помехи
    EN 61000-6-3
  • Помехозащищенность
    EN 61000-6-2
  • Класс защиты электродвигателя
    IPX4D
  • Класс нагревостойкости изоляции
    H
  • Кабельный ввод
    1 x PG13.5
  • Защита электродвигателя
    Внутренняя защита от перегрева WSK
Материалы
  • Корпус насоса
    Нержавеющая сталь
  • Рабочее колесо
    PPE-GF30
  • Вал
    Оксидная керамика
  • Материал подшипника
    Графит, пропитанный синтетической смолой
Установочные размеры
  • Патрубок на всас. стороне DNs
    G 1¼
  • Патрубок на напорн. стороне DNd
    G 1¼
  • Монтажная длина l0
    150 мм
Информация о размещении заказа
  • Изделие
    Wilo
  • Обозначение изделия
    TOP-Z 20/4 (1~230 V, PN 10, Inox)
  • Номер EAN
    4016322652762
  • Артикульный номер
    2045519
  • Масса нетто прибл. m
    3 кг
  • Масса брутто прибл. m
    3.7 кг
  • Длина с упаковкой
    270 мм
  • Высота с упаковкой
    215 мм
  • Ширина с упаковкой
    178 мм
  • Свойства упаковки
    Транспортная упаковка
  • Вид упаковки
    Коробка
  • Минимальный объем заказа
    1

Описание изделия

Данный циркуляционный насос предназначен для перекачивания только питьевой воды.

Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

  • Ручная регулировка мощности с 3 ступенями частоты вращения
  • Насосы с 1-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 = 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения;
  • Насосы с 3-фазным электродвигателем:
    • P2 до 90 Вт: встроенная защита обмотки от перегрева;
    • P2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения
  • Индикатор неисправности
  • Контакт для обобщенной сигнализации неисправности
  • Световой индикатор направления вращения
  • Электроподключение к сети 3~230 В с опциональным штекером переключения
  • Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
  • Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
  • Теплоизолирующие кожухи
  • Дополнительные функции с помощью дооснащаемого модуля защиты C:
    • Сигнализация неисправности SSM в качестве беспотенциального нормальнозамкнутого контакта
    • сигнализация рабочего состояния SMB в качестве беспотенциального замыкающего контакта;
    • управляющий вход «Выкл. по приоритету» через внешний беспотенциальный контакт (нормальнозамкнутый контакт);
    • Определение блокировки
    • Полная защита электродвигателя с устройством отключения
    • Квитирование неисправности
  • система управления сдвоенными насосами (два параллельно установленных насоса): Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
Эксплуатационные параметры
  • Перекачиваемая жидкость
    Water
  • T перекачиваемой жидкости T
    -20 °C
  • Температура окружающей среды T
    0 °C
  • Максимальное рабочее давление PN
    10 бар
  • Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
    3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4 + 25/6)
Данные электродвигателя
  • Создаваемые помехи
    EN 61000-6-3
  • Помехозащищенность
    EN 61000-6-2
  • Подключение к сети
    1~230 V, 50 Hz
  • Потребляемая мощность P1 max
    105.0 Вт
  • Частота вращения макс. nmax
    2790 об/мин
  • Номинальный ток IN
    0.50 А
  • Класс защиты электродвигателя
    IPX4D
  • Кабельный ввод
    1 x PG13.5
Материалы
  • Корпус насоса
    Нержавеющая сталь
  • Рабочее колесо
    PPE-GF30
  • Вал
    Оксидная керамика
  • Материал подшипника
    Графит, пропитанный синтетической смолой
Установочные размеры
  • Патрубок на всас. стороне DNs
    G 1¼
  • Патрубок на напорн. стороне DNd
    G 1¼
  • Монтажная длина l0
    150 мм
Информация о размещении заказа
  • Изделие
    Wilo
  • Обозначение изделия
    TOP-Z 20/4 (1~230 V, PN 10, Inox)
  • Масса нетто прибл. m
    3 кг
  • Артикульный номер
    2045519

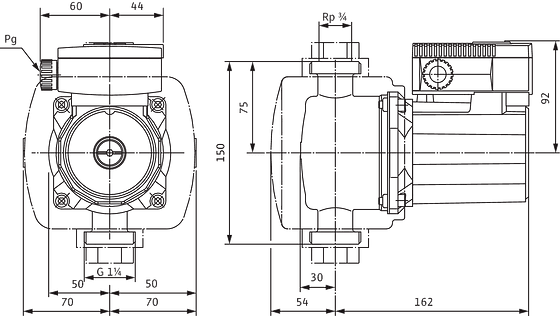

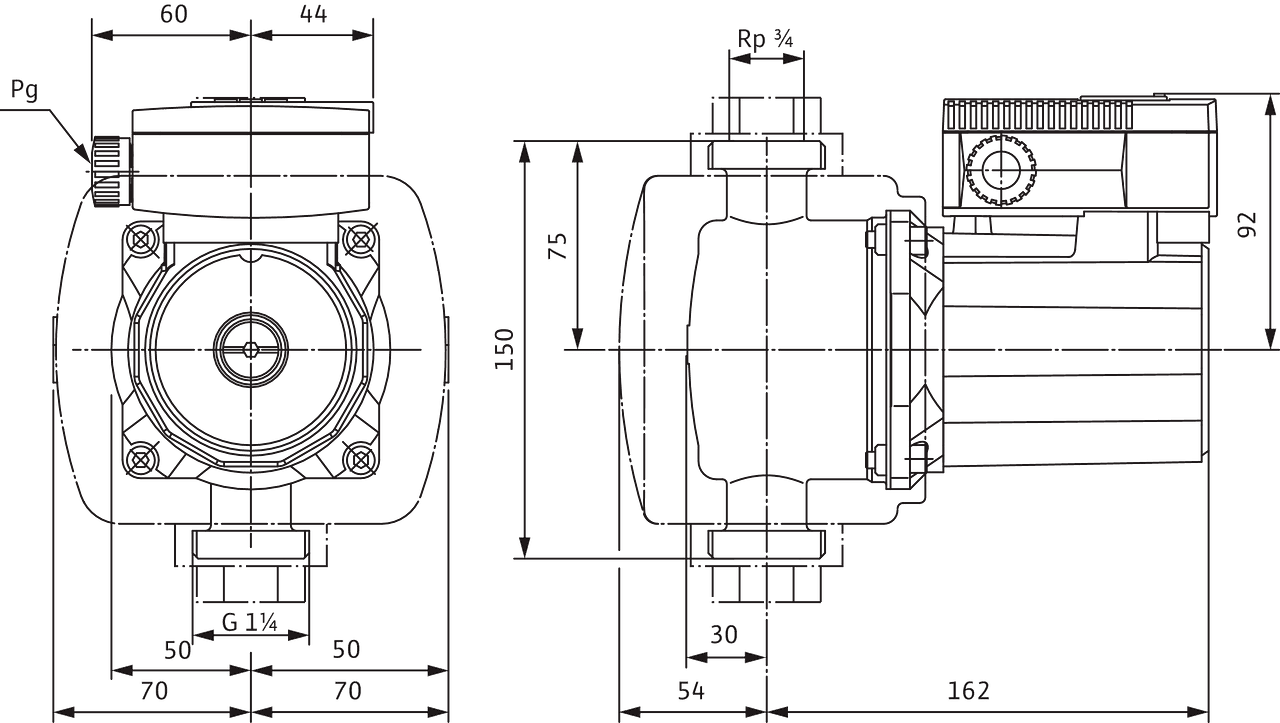

Размеры и габаритные чертежи

TOP-Z

TOP-Z
TOP-Z

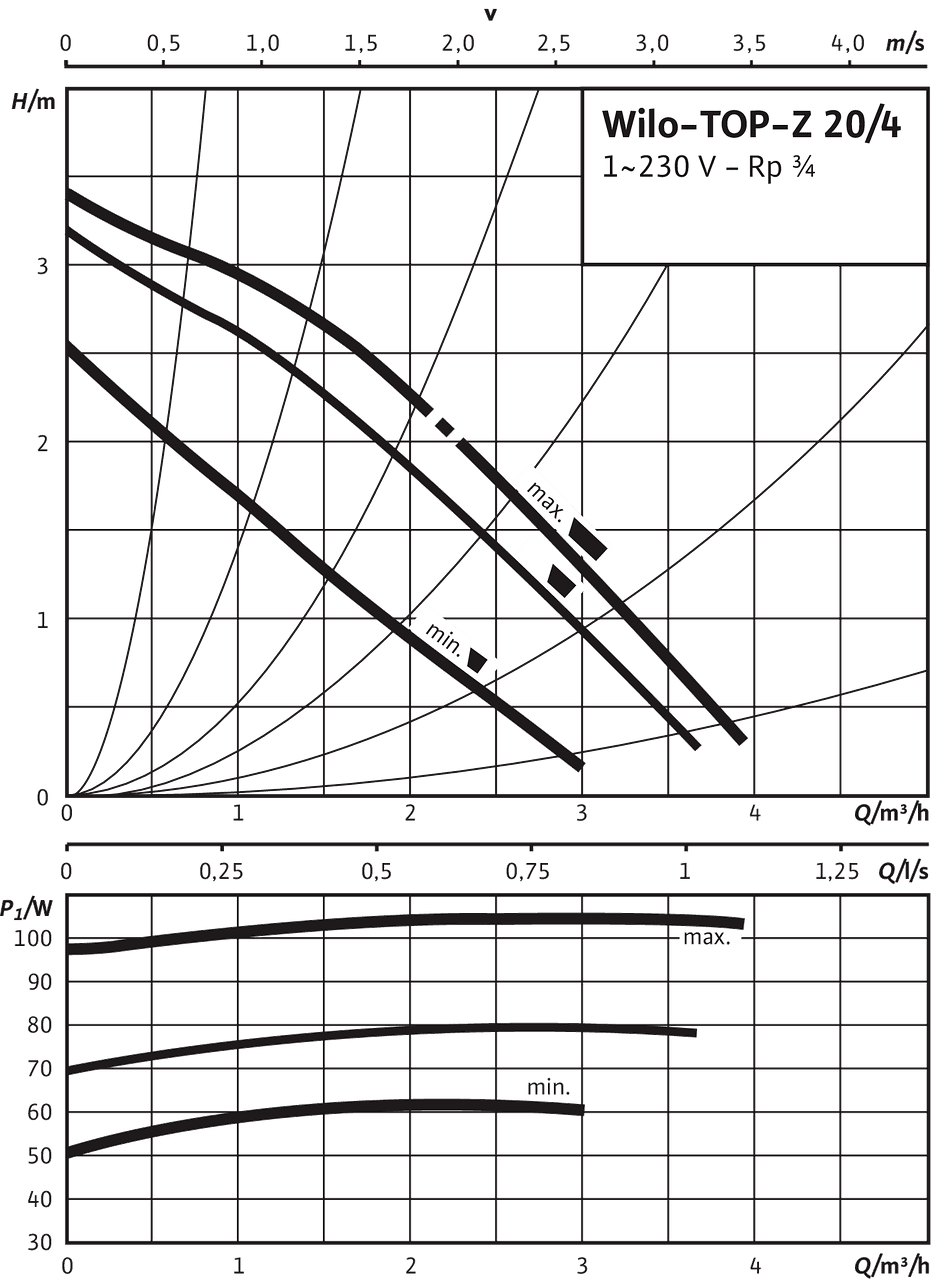

Характеристики

TOP-Z 20/4, 1~

TOP-Z 20/4, 1~
TOP-Z 20/4, 1~

Схема подключения

TOP-S

TOP-S

Подключение к сети 1~230 В, 50 Гц

Встроенная защита обмотки от перегрева

Выключение: внутреннее отключение напряжения электродвигателя

Сброс: автоматически после охлаждения электродвигателя

TOP-S

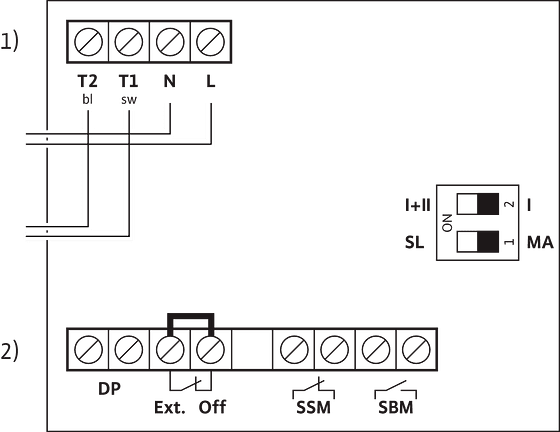

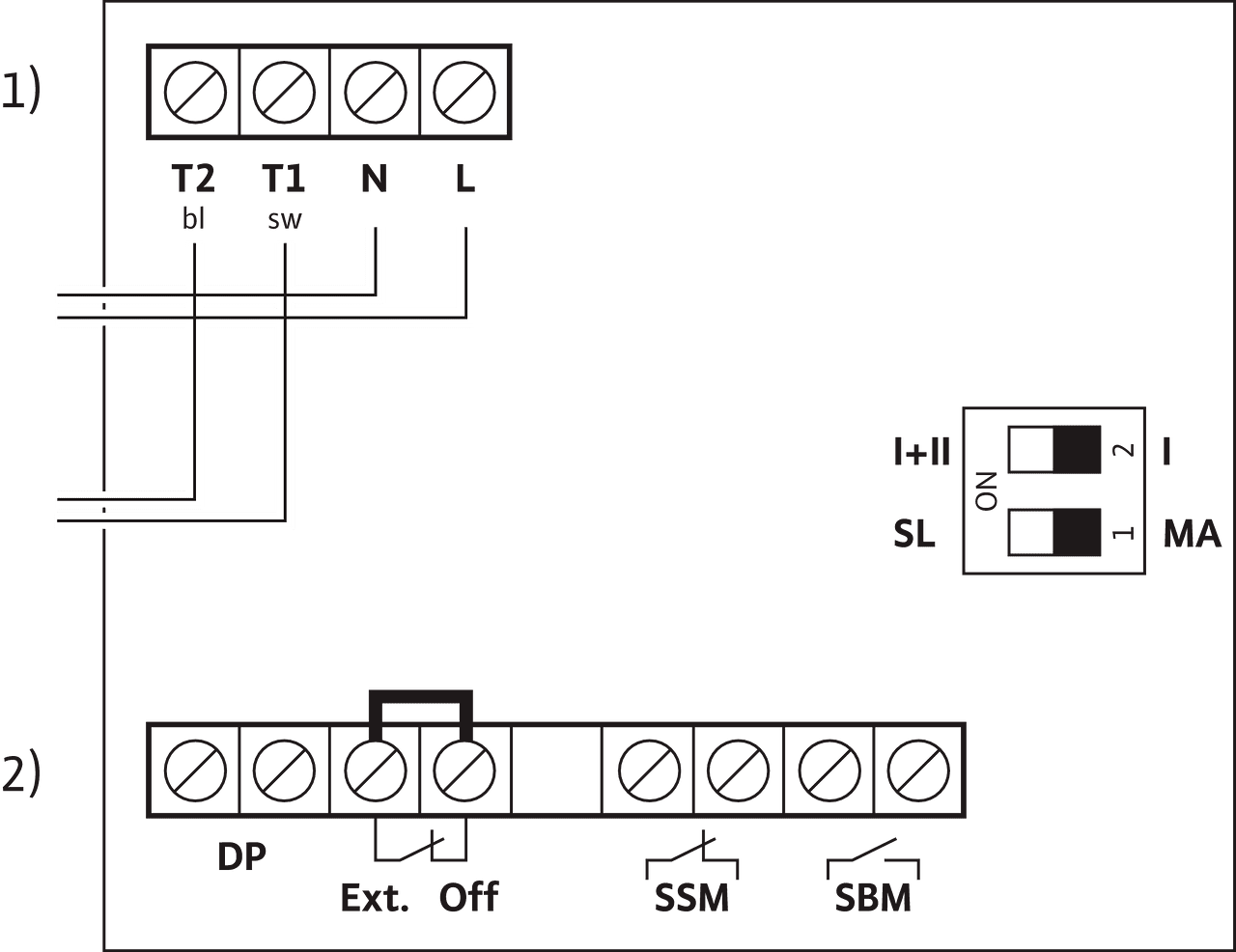

Схема подключения

Protect-Modul

Protect-Modul

1) Сетевые клеммы

2) Клеммы управления

Protect-Modul

Данные для заказа

Информация о размещении заказа
  • Изделие
    Wilo
  • Обозначение изделия
    TOP-Z 20/4 (1~230 V, PN 10, Inox)
  • Номер EAN
    4016322652762
  • Артикульный номер
    2045519
  • Масса брутто прибл. m
    3.7 кг
  • Масса нетто прибл. m
    3 кг
  • Общая длина L
    150.0 мм
  • Высота без упаковки H
    216 мм
  • Цвет
    зеленый/серебряный
  • Свойства упаковки
    Транспортная упаковка
  • Вид упаковки
    Коробка
  • Количество на один слой
    16
  • Ширина без упаковки L
    140.0 мм
  • Минимальный объем заказа
    1
  • Количество на палету
    96
  • Доступность на рынке
    2010-01-01
  • Date of introduction
    2010-01-01
