TOP-Z 30/10 (1~230 V, PN 16, RG)
Технический паспорт
Гидравлические характеристики
-
Максимальное рабочее давление PN16 бар
-
Напор макс. H Qmin9.3 м
-
Расход макс. Qmax9.5 м³/ч
-
Мин. температура перекачиваемой жидкости Tmin-20 °C
-
Максимальная T перекачиваемой жидкости в HVAC Tmax110 °C
-
Минимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении Tmin0
-
Максимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении Tmax80
-
Максимальная температура перекачиваемой жидкости при применении в питьевом водоснабжении при 2-часовом неравномерном режиме Tmax110 °C
-
Температура окружающей среды мин. Tmin0 °C
-
Макс. температура окружающей среды Tmax40 °C
-
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4 + 25/6)
Данные электродвигателя
-
Подключение к сети1~230 V, 50 Hz
-
Номинальная мощность Р2 P2180.0 Вт
-
Номинальный ток IN1.62 А
-
Частота вращения макс. nmax2800 об/мин
-
Потребляемая мощность (мин.) P1 min150.0 Вт
-
Потребляемая мощность P1 max335.0 Вт
-
Создаваемые помехиEN 61000-6-3
-
ПомехозащищенностьEN 61000-6-2
-
Класс защиты электродвигателяIPX4D
-
Класс нагревостойкости изоляцииH
-
Кабельный ввод2 x PG13.5
-
Защита электродвигателяВнешняя защита электродвигателя WSK
Материалы
-
Корпус насосаBronze
-
Рабочее колесоPPE-GF30
-
ВалНержавеющая сталь
-
Материал подшипникаГрафит, пропитанный синтетической смолой
Установочные размеры
-
Патрубок на всас. стороне DNsG 2
-
Патрубок на напорн. стороне DNdG 2
-
Монтажная длина l0180 мм
Информация о размещении заказа
-
ИзделиеWilo
-
Обозначение изделияTOP-Z 30/10 (1~230 V, PN 16, RG)
-
Номер EAN4048482161020
-
Артикульный номер2115863
-
Масса нетто прибл. m7 кг
-
Масса брутто прибл. m7.6 кг
-
Длина с упаковкой270 мм
-
Высота с упаковкой215 мм
-
Ширина с упаковкой178 мм
-
Свойства упаковкиТранспортная упаковка
-
Вид упаковкиКоробка
-
Минимальный объем заказа1
Описание изделия
Данный циркуляционный насос предназначен для перекачивания только питьевой воды.
Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.
Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.
Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 = 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения;
- Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения
- Индикатор неисправности
- Контакт для обобщенной сигнализации неисправности
- Световой индикатор направления вращения
- Электроподключение к сети 3~230 В с опциональным штекером переключения
- Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- Теплоизолирующие кожухи
- Дополнительные функции с помощью дооснащаемого модуля защиты C:
- Сигнализация неисправности SSM в качестве беспотенциального нормальнозамкнутого контакта
- сигнализация рабочего состояния SMB в качестве беспотенциального замыкающего контакта;
- управляющий вход «Выкл. по приоритету» через внешний беспотенциальный контакт (нормальнозамкнутый контакт);
- Определение блокировки
- Полная защита электродвигателя с устройством отключения
- Квитирование неисправности
- система управления сдвоенными насосами (два параллельно установленных насоса): Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
Эксплуатационные параметры
-
Перекачиваемая жидкостьWater
-
T перекачиваемой жидкости T-20 °C
-
Температура окружающей среды T0 °C
-
Максимальное рабочее давление PN16 бар
-
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС3,57 ммоль/л (20 °dH) (3,21 ммоль/л (18 °dH) для 20/4 + 25/6)
Данные электродвигателя
-
Создаваемые помехиEN 61000-6-3
-
ПомехозащищенностьEN 61000-6-2
-
Подключение к сети1~230 V, 50 Hz
-
Потребляемая мощность P1 max335.0 Вт
-
Частота вращения макс. nmax2800 об/мин
-
Номинальный ток IN1.62 А
-
Класс защиты электродвигателяIPX4D
-
Кабельный ввод2 x PG13.5
Материалы
-
Корпус насосаBronze
-
Рабочее колесоPPE-GF30
-
ВалНержавеющая сталь
-
Материал подшипникаГрафит, пропитанный синтетической смолой
Установочные размеры
-
Патрубок на всас. стороне DNsG 2
-
Патрубок на напорн. стороне DNdG 2
-
Монтажная длина l0180 мм
Информация о размещении заказа
-
ИзделиеWilo
-
Обозначение изделияTOP-Z 30/10 (1~230 V, PN 16, RG)
-
Масса нетто прибл. m7 кг
-
Артикульный номер2115863

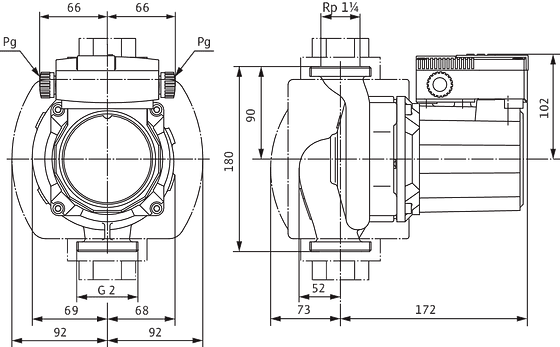

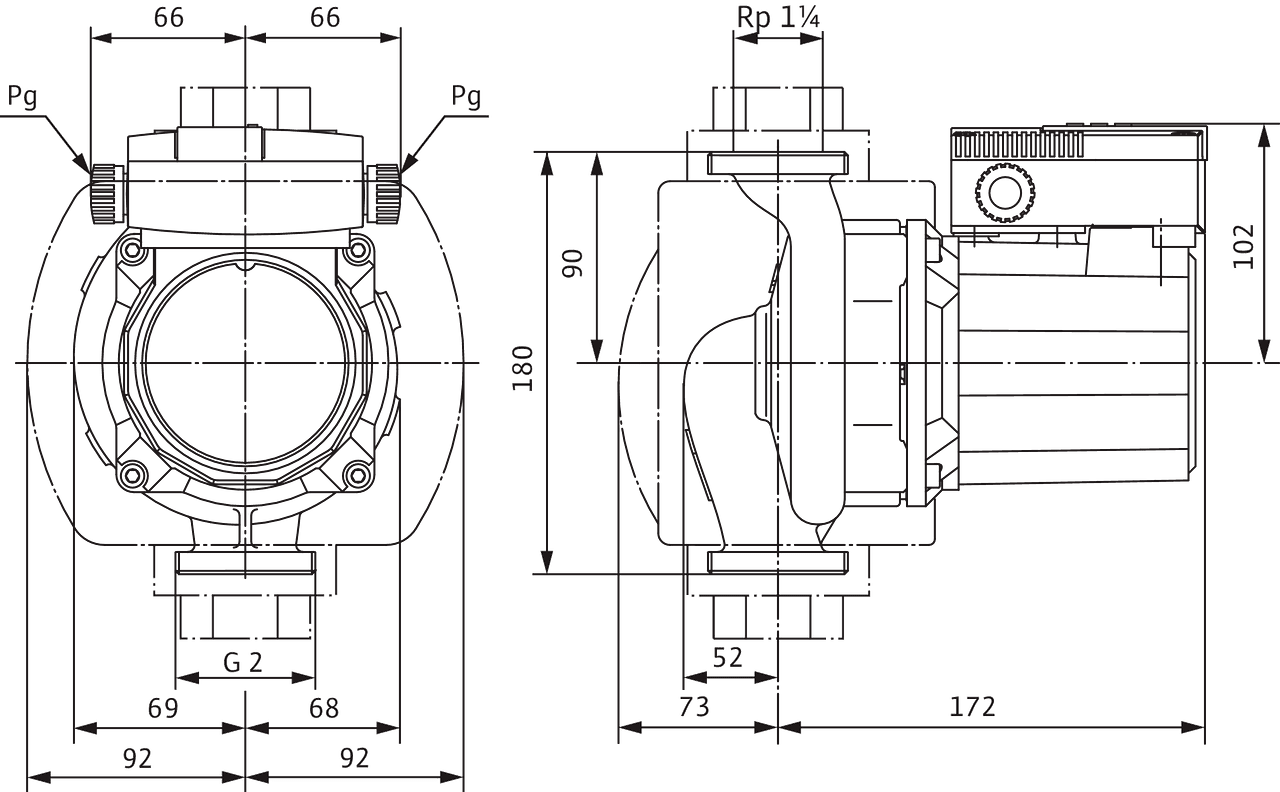

Размеры и габаритные чертежи
TOP-S

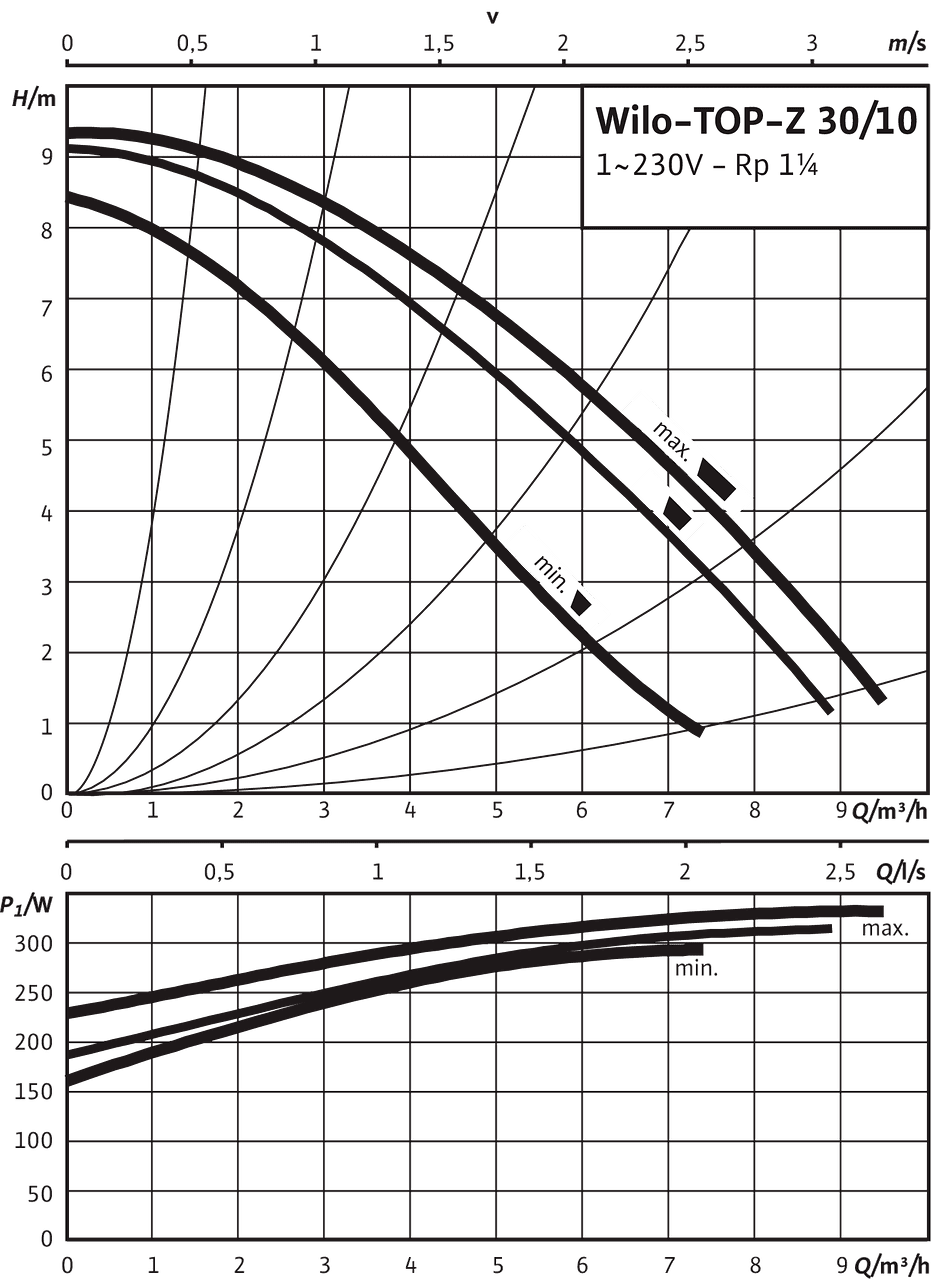

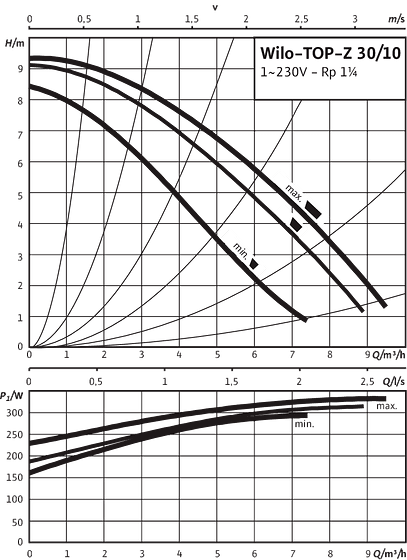

Характеристики
TOP-Z 30/10, 1~


Схема подключения
TOP-S

Подключение к электросети 1~230 В, 50 Гц
WSK = защитный контакт обмотки
Полная защита электродвигателя на всех ступенях частоты вращения с опциональным устройством отключения
SK 602N/SK 622N или другие приборы управления/регулирования, совместимые с WSK
Выключение: выключение по сигналу внешнего прибора управления/внешней системы регулирования
Сброс: Сброс сигнала неисправности выполняется автоматически после
охлаждения электродвигателя

Данные для заказа
Информация о размещении заказа
-
ИзделиеWilo
-
Обозначение изделияTOP-Z 30/10 (1~230 V, PN 16, RG)
-
Номер EAN4048482161020
-
Артикульный номер2115863
-
Масса брутто прибл. m7.6 кг
-
Масса нетто прибл. m7 кг
-
Общая длина L180.0 мм
-
Высота без упаковки H245 мм
-
Цветзеленый/бронза
-
Свойства упаковкиТранспортная упаковка
-
Вид упаковкиКоробка
-
Количество на один слой16
-
Ширина без упаковки L184.0 мм
-
Минимальный объем заказа1
-
Количество на палету96
-
Доступность на рынке2010-11-01
-
Date of introduction2014-03-01
