CronoBloc-BL 32/150-0,37/4

Datablad

Hydrauliska data
  • Lägsta effektivitetsindex (MEI)
    0.4
  • Max. driftstryck p
    16 bar
  • Maximalt driftstryck PN
    16 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Max. medietemperatur Tmax
    140 °C
  • Max. omgivningstemperatur Tmax
    40 °C
Motordata
  • Nätanslutning
    3~400 V, 50 Hz
  • Spänningstolerans
    ±10 %
  • Motoreffektivitetsklass
    IE2
  • Motormärkeffekt P2
    0.37 kW
  • Märkström IN
    1.06 A
  • Märkvarvtal n
    1450 rpm
  • Kapacitetsfaktor cos φ
    0.71
  • Motorns verkningsgrad ηm 50 % ηM 50%
    69.5
  • Motorns verkningsgrad ηm 75 % ηM 75%
    73.2
  • Motorns verkningsgrad ηm 100 % ηM 100%
    76.1
  • Isolationsklass
    F
  • Skyddsklass motor
    IP55
Material
  • Pumphus
    5.1301, KTL-belagd
  • Pumphjul
    EN-GJL-200
  • Axel
    1.4122
  • Mekanisk tätning
    AQ1EGG
  • Lanterna
    EN-GJL-250
Installationsmått
  • Röranslutning på sugsidan
    DN 50
  • Röranslutning på trycksidan
    DN 32
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    CronoBloc-BL 32/150-0,37/4
  • EAN-nummer
    4016322988533
  • Artikelnummer
    2089367
  • Nettovikt ca m
    37 kg
  • Bruttovikt ca m
    38.5 kg
  • Längd med förpackning
    585 mm
  • Höjd med förpackning
    380 mm
  • Bredd med förpackning
    300 mm
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Minsta beställningsmängd
    1

Specifikationstext

Enstegscentrifugalpump med torr motor i blockkonstruktion för placering på bottenplatta. Vibrations- och bullerdämpad blockkonstruktion med lanterna och standardmotor (normmotor) med fast koppling. Med tvångscirkulerad rotationsoberoende veckad mekanisk axeltätning (från 37 kW/4-polig och 45 kW/2-polig med en mekanisk patronaxeltätning i utbyteskopplingssystemet som tillval, för byte av mekanisk tätning utan demontering av motorn) och kavitationsreducerande pumphjul. Fläns med tryckmätningsanslutningar R 1/8. Pumphus och lanterna har katodisk beläggning. Standardmässigt motorer in IE3-teknologi. Pumpar med motorer ≥ 5,5 kW har PTC-termistor som motorskydd som standard.

Driftdata
  • Media
    Water
  • Maximalt driftstryck PN
    16 bar
  • Lägsta effektivitetsindex (MEI)
    0.4
Motordata
  • Motoreffektivitetsklass
    IE2
  • Nätanslutning
    3~400 V, 50 Hz
  • Spänningstolerans
    ±10 %
  • Märkeffekt P2
    370.0 W
  • Märkvarvtal n
    1450 rpm
  • Märkström IN
    1.06 A
  • Kapacitetsfaktor cos φ
    0.71
  • Motorns verkningsgrad ηm 50 % ηM 50%
    69.5
  • Motorns verkningsgrad ηm 75 % ηM 75%
    73.2
  • Motorns verkningsgrad ηm 100 % ηM 100%
    76.1
  • Isolationsklass
    F
  • Kapslingsklass
    IP55
Material
  • Pumphus
    5.1301, KTL-belagd
  • Pumphjul
    EN-GJL-200
  • Axel
    1.4122
  • Axeltätning
    AQ1EGG
  • Lanterna
    EN-GJL-250
Installationsmått
  • Röranslutning på sugsidan
    DN 50
  • Röranslutning på trycksidan
    DN 32
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    CronoBloc-BL 32/150-0,37/4
  • Nettovikt ca m
    37 kg
  • Artikelnummer
    2089367

Mått och måttskisser

CronoBloc-BL 32/150-0,37/4

CronoBloc-BL 32/150-0,37/4
CronoBloc-BL 32/150-0,37/4

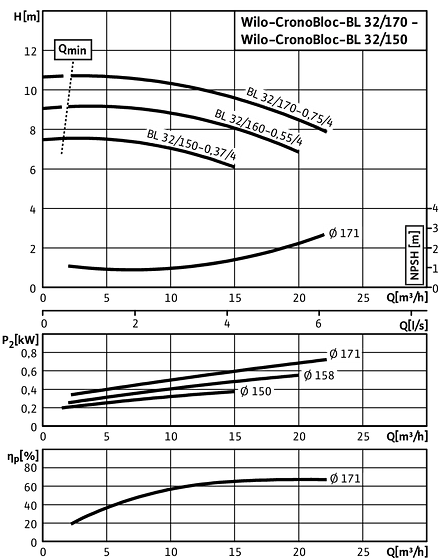

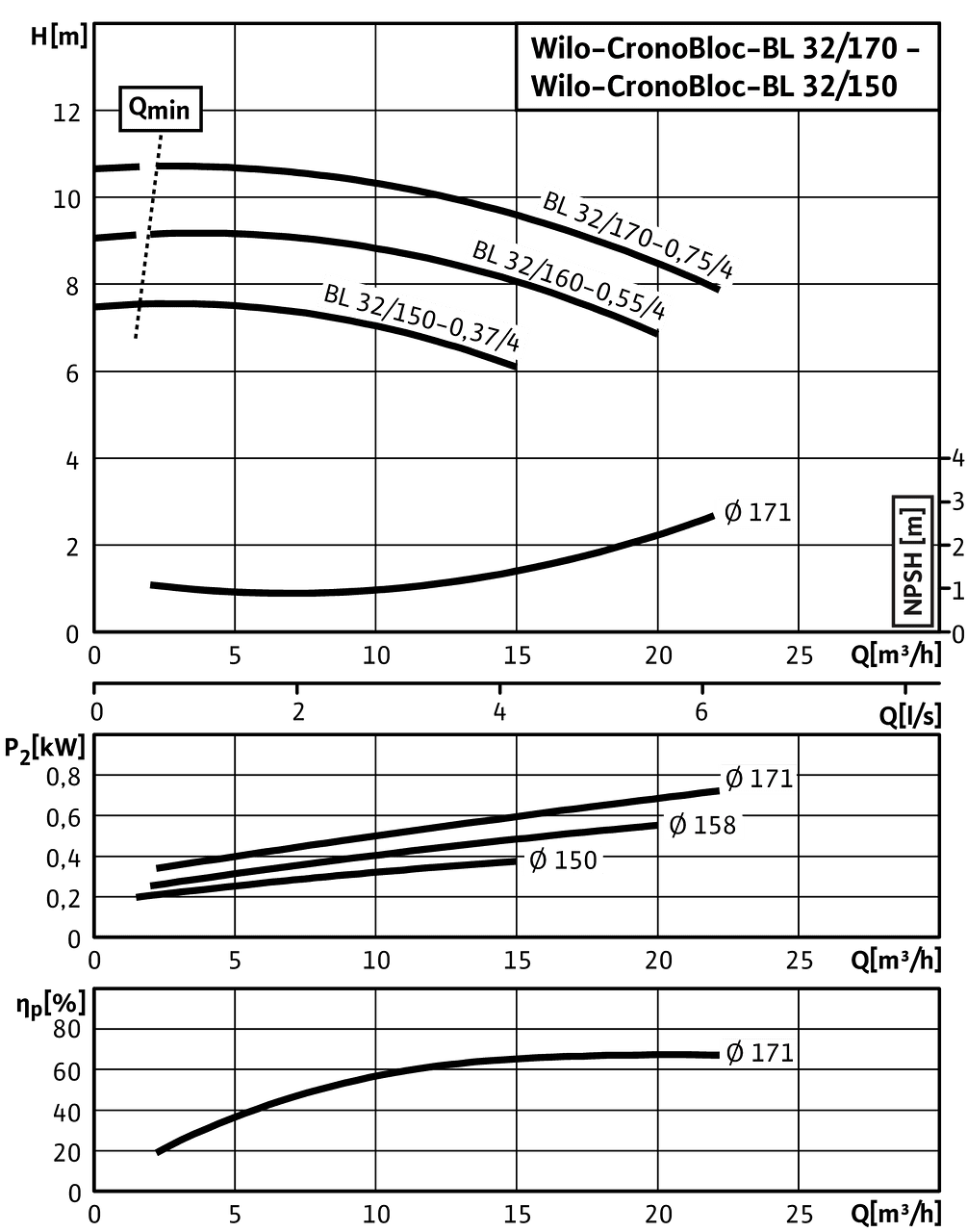

Kurvor

CronoBloc-BL 32/150-0,37/4 - 32/170-0,75/4, 4-pole, 50 Hz

CronoBloc-BL 32/150-0,37/4 - 32/170-0,75/4, 4-pole, 50 Hz
CronoBloc-BL 32/150-0,37/4 - 32/170-0,75/4, 4-pole, 50 Hz

Kopplingsschema

IPL

IPL

∆: Anslutningsschema triangelkoppling

Y: Anslutningsschema stjärnkoppling

Motorskyddsbrytare krävs på platsen. Kontrollera rotationsriktningen! För ändring av rotationsriktning: Skifta två valfria faser.

P2 ≤ 3 kW3~400 V Y
 3~230 V ∆
P2 ≥ 4 kW3~690 V Y
 3~400 V ∆

När byglingarna har tagits bort är Y-∆-start möjlig.

IPL

Beställningsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbeteckning
    CronoBloc-BL 32/150-0,37/4
  • EAN-nummer
    4016322988533
  • Artikelnummer
    2089367
  • Bruttovikt ca m
    38.5 kg
  • Nettovikt ca m
    37 kg
  • Total längd L
    468.0 mm
  • Höjd utan förpackning H
    320 mm
  • Färg
    Grön
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Kartong
  • Antal per lager
    1
  • Bredd utan förpackning L
    242.0 mm
  • Minsta beställningsmängd
    1
  • Antal per pall
    1
  • RSK-nummer
    5763540
