CronoBloc-BL 40/240-18,5/2
Datablad
Hydrauliska data
-
Lägsta effektivitetsindex (MEI)0.4
-
Max. driftstryck p16 bar
-
Maximalt driftstryck PN16 bar
-
Min. medietemperatur Tmin-20 °C
-
Max. medietemperatur Tmax140 °C
-
Max. omgivningstemperatur Tmax40 °C
-
Note on dimensioning16 bar till 120°C, 13 bar till 140°C
Motordata
-
Nätanslutning3~400 V, 50 Hz
-
Spänningstolerans±10 %
-
Motormärkeffekt P218,50 kW
-
Märkström IN31,80 A
-
Märkvarvtal n2900 (r/min)
-
Kapacitetsfaktor cos φ0.91
-
Motorns verkningsgrad ηm 50 % ηM 50%90,9 Procentsats
-
Motorns verkningsgrad ηm 75 % ηM 75%92 Procentsats
-
Motorns verkningsgrad ηm 100 % ηM 100%92,1 Procentsats
-
Motorlindning upp till 3 kW-
-
Motorlindning från 4 kW-
-
IsolationsklassF
-
Skyddsklass motorIP55
-
Motorskydd
Material
-
Pumphus5.1301/EN-GJL-250, KTL-belagd
-
PumphjulCast iron
-
AxelRostfritt stål
-
Mekanisk tätningAQ1EGG
-
LanternaCast iron
Installationsmått
-
Röranslutning på sugsidanDN 65
-
Röranslutning på trycksidanDN 40
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 40/240-18,5/2
-
EAN-nummer4048482442853
-
Artikelnummer2142017
-
Nettovikt ca m201 kg
-
Bruttovikt ca m206,0 kg
-
Längd med förpackning1200 mm
-
Höjd med förpackning568 mm
-
Bredd med förpackning800 mm
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEuropa-pall
-
Minsta beställningsmängd1
Specifikationstext
Enstegscentrifugalpump med torr motor i blockkonstruktion för placering på bottenplatta.
Vibrations- och bullerdämpad blockkonstruktion med lanterna och standardmotor (normmotor) med fast koppling.
Med tvångscirkulerad rotationsoberoende veckad mekanisk axeltätning (från 37 kW/4-polig och med en mekanisk patronaxeltätning i utbyteskopplingssystemet som tillval, för byte av mekanisk tätning utan demontering av motorn) och kavitationsreducerande pumphjul.
Fläns med tryckmätningsanslutningar R 1/8. Pumphus och lanterna har katodisk beläggning.
Standardmässigt motorer in IE3-teknologi. Pumpar med motorer ≥ 5,5 kW har PTC-termistor som motorskydd som standard.
Driftdata
-
MediaWater
-
Maximalt driftstryck PN16 bar
-
Lägsta effektivitetsindex (MEI)0.4
Motordata
-
Nätanslutning3~400 V, 50 Hz
-
Spänningstolerans±10 %
-
Märkeffekt P218500,0 W
-
Märkvarvtal n2900 Varv/min
-
Märkström IN31,80 A
-
Kapacitetsfaktor cos φ0.91
-
Motorns verkningsgrad ηm 50 % ηM 50%90,9
-
Motorns verkningsgrad ηm 75 % ηM 75%92
-
Motorns verkningsgrad ηm 100 % ηM 100%92,1
-
IsolationsklassF
-
KapslingsklassIP55
Material
-
Pumphus5.1301/EN-GJL-250, KTL-belagd
-
PumphjulCast iron
-
AxelRostfritt stål
-
AxeltätningAQ1EGG
-
LanternaCast iron
Installationsmått
-
Röranslutning på sugsidanDN 65
-
Röranslutning på trycksidanDN 40
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 40/240-18,5/2
-
Nettovikt ca m201 kg
-
Artikelnummer2142017

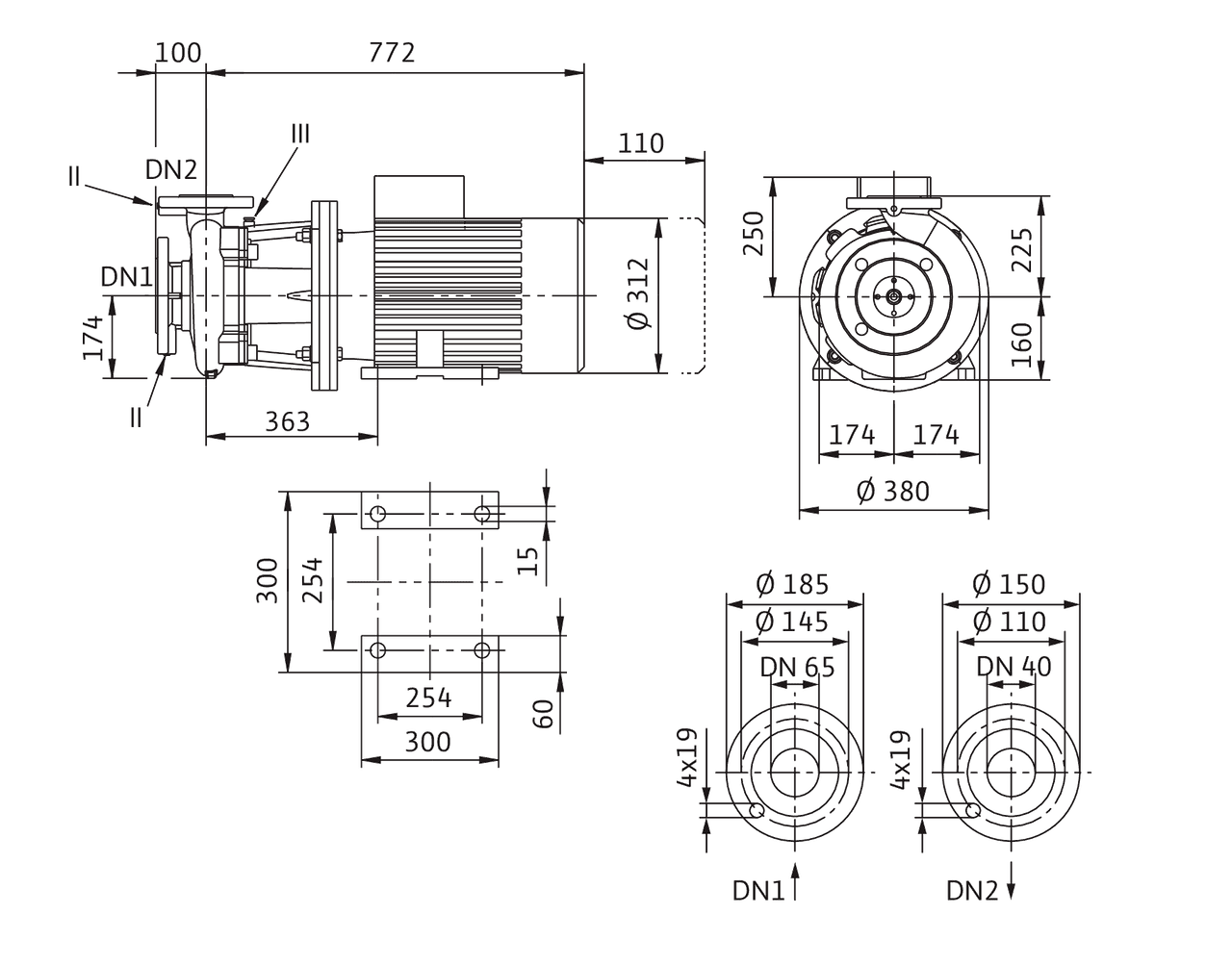

Mått och måttskisser
CronoBloc-BL 40/240-18,5/2
CronoBloc-BL 40/240-18,5/2
Kurvor
CronoBloc-BL 40/230-15/2 - 40/260-30/2, 2-pole, 50 Hz
Kopplingsschema
IPL
∆: Anslutningsschema triangelkoppling
Y: Anslutningsschema stjärnkoppling
Motorskyddsbrytare krävs på platsen. Kontrollera rotationsriktningen! För ändring av rotationsriktning: Skifta två valfria faser.
| P2 ≤ 3 kW | 3~400 V Y |
| 3~230 V ∆ | |
| P2 ≥ 4 kW | 3~690 V Y |
| 3~400 V ∆ |
När byglingarna har tagits bort är Y-∆-start möjlig.
Beställningsinformation
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 40/240-18,5/2
-
EAN-nummer4048482442853
-
Artikelnummer2142017
-
Bruttovikt ca m206,0 kg
-
Nettovikt ca m201 kg
-
Total längd L872,0 mm
-
Höjd utan förpackning H425 mm
-
FärgGrön
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEuropa-pall
-
Antal per lager1
-
Bredd utan förpackning L350,0 mm
-
Minsta beställningsmängd1
-
Antal per pall1
-
Marknadstillgång2014-09-01
-
Date of introduction2014-09-01
