CronoBloc-BL 50/200-2,2/4
Datablad
Hydrauliska data
-
Lägsta effektivitetsindex (MEI)0.4
-
Max. driftstryck p16 bar
-
Maximalt driftstryck PN16 bar
-
Min. medietemperatur Tmin-20 °C
-
Max. medietemperatur Tmax140 °C
-
Max. omgivningstemperatur Tmax40 °C
-
Note on dimensioning16 bar till 120°C, 13 bar till 140°C
Motordata
-
Nätanslutning3~400 V, 50 Hz
-
Spänningstolerans±10 %
-
MotoreffektivitetsklassIE3
-
Motormärkeffekt P22,20 kW
-
Märkström IN4,90 A
-
Märkvarvtal n1450 (r/min)
-
Kapacitetsfaktor cos φ0.78
-
Motorns verkningsgrad ηm 50 % ηM 50%82 Procentsats
-
Motorns verkningsgrad ηm 75 % ηM 75%84,4 Procentsats
-
Motorns verkningsgrad ηm 100 % ηM 100%85 Procentsats
-
Motorlindning upp till 3 kW-
-
Motorlindning från 4 kW-
-
IsolationsklassF
-
Skyddsklass motorIP55
-
Motorskyddingen
Material
-
Pumphus5.1301/EN-GJL-250, KTL-belagd
-
PumphjulCast iron
-
AxelRostfritt stål
-
Mekanisk tätningAQ1EGG
-
LanternaCast iron
Installationsmått
-
Röranslutning på sugsidanDN 65
-
Röranslutning på trycksidanDN 50
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 50/200-2,2/4
-
EAN-nummer4048482221540
-
Artikelnummer2121084
-
Nettovikt ca m75 kg
-
Bruttovikt ca m77,0 kg
-
Längd med förpackning780 mm
-
Höjd med förpackning450 mm
-
Bredd med förpackning380 mm
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypKartong
-
Minsta beställningsmängd1
Specifikationstext
Enstegscentrifugalpump med torr motor i blockkonstruktion för placering på bottenplatta.
Vibrations- och bullerdämpad blockkonstruktion med lanterna och standardmotor (normmotor) med fast koppling.
Med tvångscirkulerad rotationsoberoende veckad mekanisk axeltätning (från 37 kW/4-polig och med en mekanisk patronaxeltätning i utbyteskopplingssystemet som tillval, för byte av mekanisk tätning utan demontering av motorn) och kavitationsreducerande pumphjul.
Fläns med tryckmätningsanslutningar R 1/8. Pumphus och lanterna har katodisk beläggning.
Standardmässigt motorer in IE3-teknologi. Pumpar med motorer ≥ 5,5 kW har PTC-termistor som motorskydd som standard.
Driftdata
-
MediaWater
-
Maximalt driftstryck PN16 bar
-
Lägsta effektivitetsindex (MEI)0.4
Motordata
-
MotoreffektivitetsklassIE3
-
Nätanslutning3~400 V, 50 Hz
-
Spänningstolerans±10 %
-
Märkeffekt P22200,0 W
-
Märkvarvtal n1450 Varv/min
-
Märkström IN4,90 A
-
Kapacitetsfaktor cos φ0.78
-
Motorns verkningsgrad ηm 50 % ηM 50%82
-
Motorns verkningsgrad ηm 75 % ηM 75%84,4
-
Motorns verkningsgrad ηm 100 % ηM 100%85
-
IsolationsklassF
-
KapslingsklassIP55
Material
-
Pumphus5.1301/EN-GJL-250, KTL-belagd
-
PumphjulCast iron
-
AxelRostfritt stål
-
AxeltätningAQ1EGG
-
LanternaCast iron
Installationsmått
-
Röranslutning på sugsidanDN 65
-
Röranslutning på trycksidanDN 50
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 50/200-2,2/4
-
Nettovikt ca m75 kg
-
Artikelnummer2121084

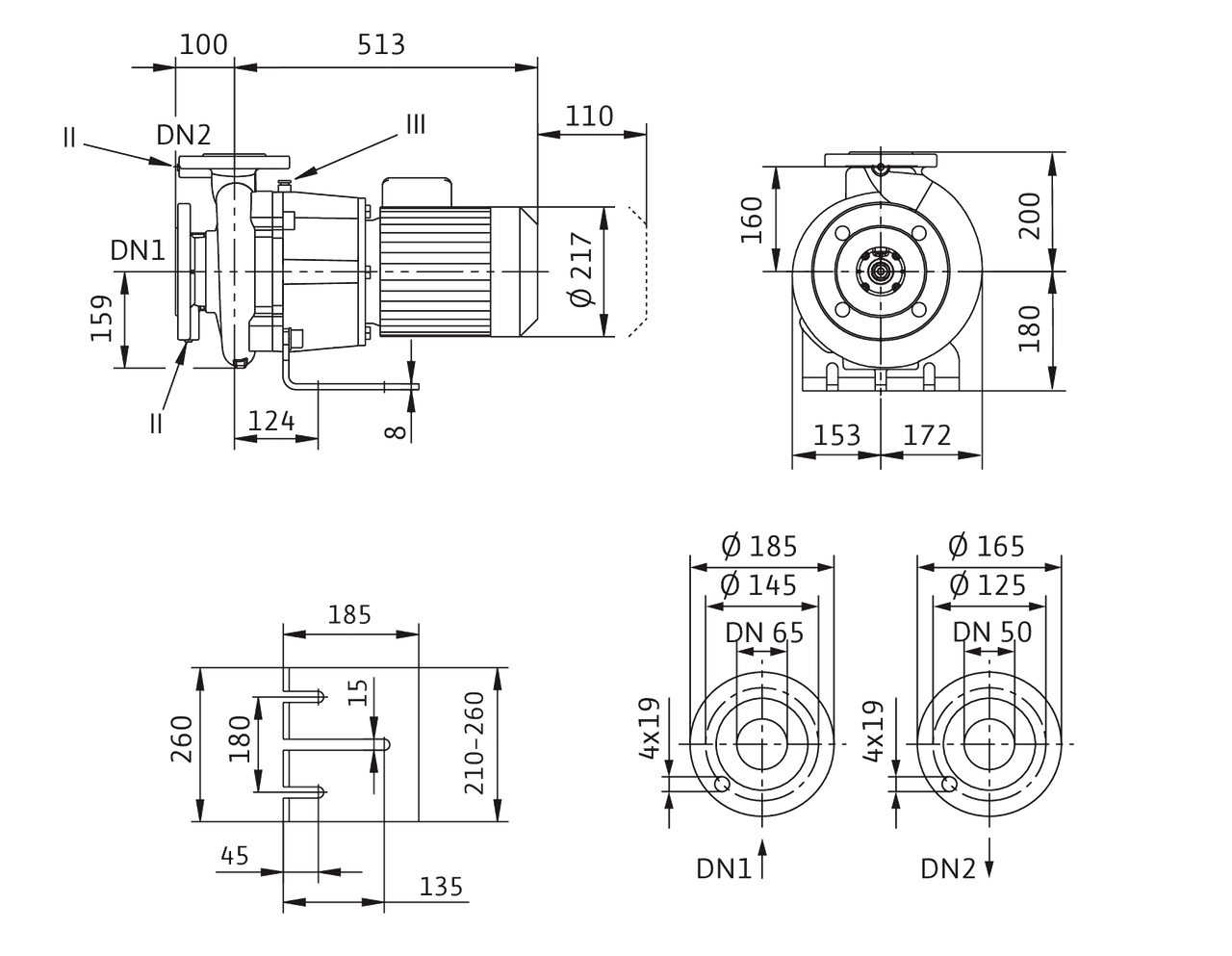

Mått och måttskisser
CronoBloc-BL 50/200-2,2/4
CronoBloc-BL 50/200-2,2/4

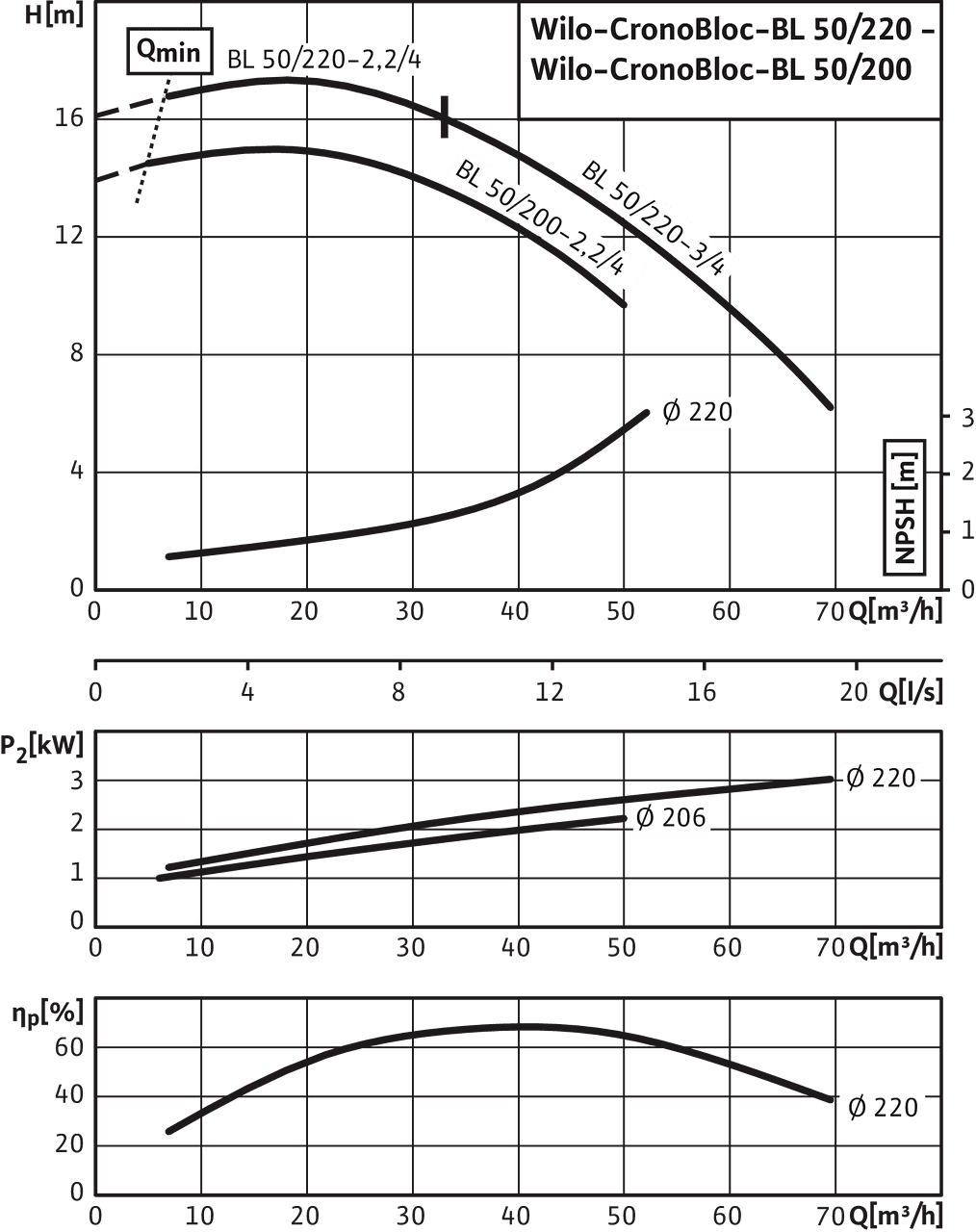

Kurvor
CronoBloc-BL 50/200-2,2/4 - 50/220-3/4, 4-pole, 50 Hz
Kopplingsschema
IPL
∆: Anslutningsschema triangelkoppling
Y: Anslutningsschema stjärnkoppling
Motorskyddsbrytare krävs på platsen. Kontrollera rotationsriktningen! För ändring av rotationsriktning: Skifta två valfria faser.
| P2 ≤ 3 kW | 3~400 V Y |
| 3~230 V ∆ | |
| P2 ≥ 4 kW | 3~690 V Y |
| 3~400 V ∆ |
När byglingarna har tagits bort är Y-∆-start möjlig.
Beställningsinformation
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 50/200-2,2/4
-
EAN-nummer4048482221540
-
Artikelnummer2121084
-
Bruttovikt ca m77,0 kg
-
Nettovikt ca m75 kg
-
Total längd L613,0 mm
-
Höjd utan förpackning H380 mm
-
FärgGrön
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypKartong
-
Antal per lager1
-
Bredd utan förpackning L325,0 mm
-
Minsta beställningsmängd1
-
Antal per pall1
-
Marknadstillgång2015-09-01
-
Date of introduction2015-09-01
