CronoBloc-BL 50/95-0,37/4
Datablad
Hydrauliska data
-
Lägsta effektivitetsindex (MEI)0.4
-
Max. driftstryck p16 bar
-
Maximalt driftstryck PN16 bar
-
Min. medietemperatur Tmin-20 °C
-
Max. medietemperatur Tmax140 °C
-
Max. omgivningstemperatur Tmax40 °C
-
Note on dimensioning16 bar till 120°C, 13 bar till 140°C
Motordata
-
Nätanslutning3~400 V, 50 Hz
-
Spänningstolerans±10 %
-
MotoreffektivitetsklassIE2
-
Motormärkeffekt P20,37 kW
-
Märkström IN1,06 A
-
Märkvarvtal n1450 (r/min)
-
Kapacitetsfaktor cos φ0.71
-
Motorns verkningsgrad ηm 50 % ηM 50%69,5 Procentsats
-
Motorns verkningsgrad ηm 75 % ηM 75%73,2 Procentsats
-
Motorns verkningsgrad ηm 100 % ηM 100%76,1 Procentsats
-
Motorlindning upp till 3 kW-
-
Motorlindning från 4 kW-
-
IsolationsklassF
-
Skyddsklass motorIP55
-
Motorskyddingen
Material
-
Pumphus5.1301/EN-GJL-250, KTL-belagd
-
PumphjulCast iron
-
AxelRostfritt stål
-
Mekanisk tätningAQ1EGG
Installationsmått
-
Röranslutning på sugsidanDN 65
-
Röranslutning på trycksidanDN 50
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 50/95-0,37/4
-
EAN-nummer4048482862163
-
Artikelnummer9126719
-
Nettovikt ca m41 kg
-
Bruttovikt ca m58,0 kg
-
Längd med förpackning800 mm
-
Höjd med förpackning890 mm
-
Bredd med förpackning600 mm
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypTräspjällåda
-
Minsta beställningsmängd1
Specifikationstext
Enstegscentrifugalpump med torr motor i blockkonstruktion för placering på bottenplatta.
Vibrations- och bullerdämpad blockkonstruktion med lanterna och standardmotor (normmotor) med fast koppling.
Med tvångscirkulerad rotationsoberoende veckad mekanisk axeltätning (från 37 kW/4-polig och med en mekanisk patronaxeltätning i utbyteskopplingssystemet som tillval, för byte av mekanisk tätning utan demontering av motorn) och kavitationsreducerande pumphjul.
Fläns med tryckmätningsanslutningar R 1/8. Pumphus och lanterna har katodisk beläggning.
Standardmässigt motorer in IE3-teknologi. Pumpar med motorer ≥ 5,5 kW har PTC-termistor som motorskydd som standard.
Driftdata
-
MediaWater
-
Maximalt driftstryck PN16 bar
-
Lägsta effektivitetsindex (MEI)0.4
Motordata
-
MotoreffektivitetsklassIE2
-
Nätanslutning3~400 V, 50 Hz
-
Spänningstolerans±10 %
-
Märkeffekt P2370,0 W
-
Märkvarvtal n1450 Varv/min
-
Märkström IN1,06 A
-
Kapacitetsfaktor cos φ0.71
-
Motorns verkningsgrad ηm 50 % ηM 50%69,5
-
Motorns verkningsgrad ηm 75 % ηM 75%73,2
-
Motorns verkningsgrad ηm 100 % ηM 100%76,1
-
IsolationsklassF
-
KapslingsklassIP55
Material
-
Pumphus5.1301/EN-GJL-250, KTL-belagd
-
PumphjulCast iron
-
AxelRostfritt stål
-
AxeltätningAQ1EGG
Installationsmått
-
Röranslutning på sugsidanDN 65
-
Röranslutning på trycksidanDN 50
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 50/95-0,37/4
-
Nettovikt ca m41 kg
-
Artikelnummer9126719

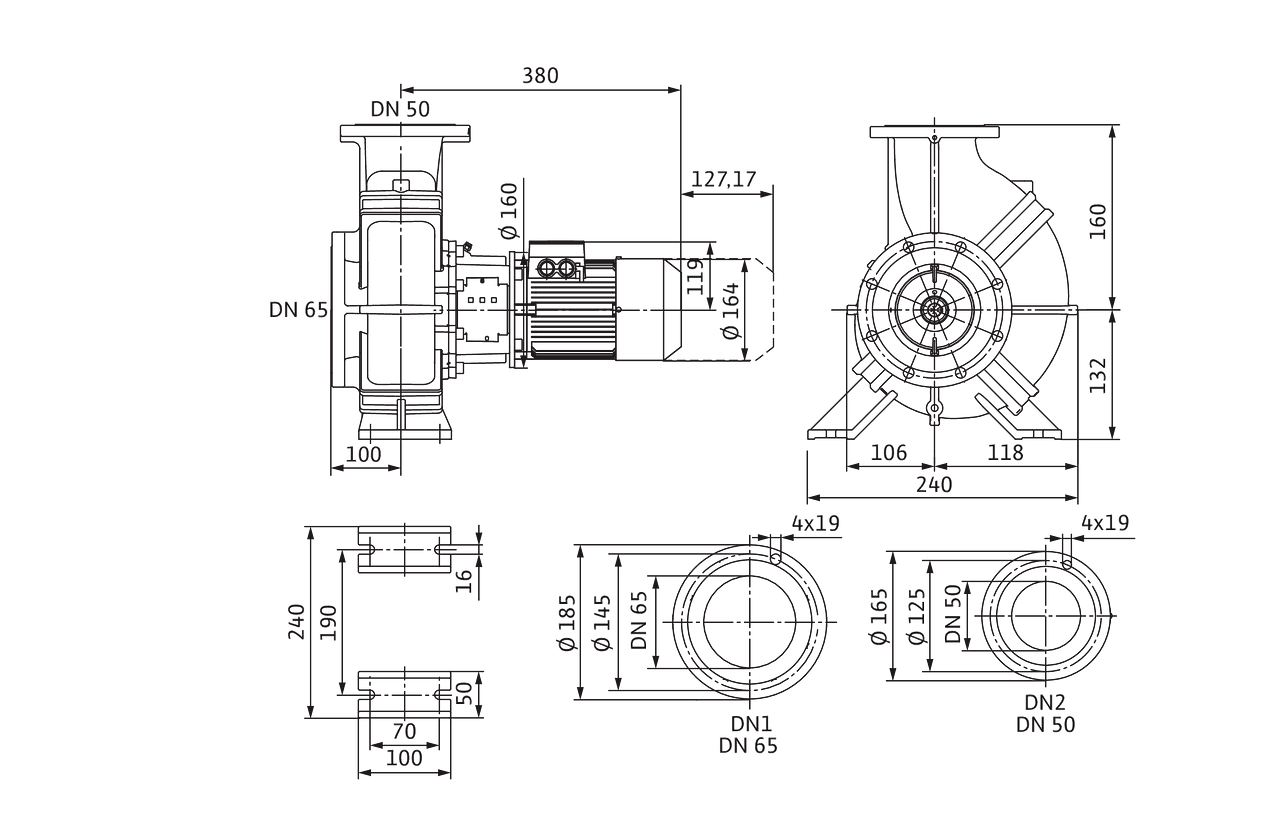

Mått och måttskisser
CronoBloc-BL 50/95-0,37/4
Kopplingsschema
IPL
∆: Anslutningsschema triangelkoppling
Y: Anslutningsschema stjärnkoppling
Motorskyddsbrytare krävs på platsen. Kontrollera rotationsriktningen! För ändring av rotationsriktning: Skifta två valfria faser.
| P2 ≤ 3 kW | 3~400 V Y |
| 3~230 V ∆ | |
| P2 ≥ 4 kW | 3~690 V Y |
| 3~400 V ∆ |
När byglingarna har tagits bort är Y-∆-start möjlig.
Beställningsinformation
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningCronoBloc-BL 50/95-0,37/4
-
EAN-nummer4048482862163
-
Artikelnummer9126719
-
Bruttovikt ca m58,0 kg
-
Nettovikt ca m41 kg
-
Total längd L480,0 mm
-
Höjd utan förpackning H292 mm
-
FärgGrön
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypTräspjällåda
-
Antal per lager1
-
Bredd utan förpackning L240,0 mm
-
Minsta beställningsmängd1
-
Antal per pall1
-
Marknadstillgång2018-09-01
-
Date of introduction2018-09-01
