EMUport CORE 20.2-17B
Datablad
Hydrauliska data
-
Maximalt driftstryck PN6 bar
-
Min. medietemperatur Tmin3 °C
-
Max. medietemperatur Tmax40 °C
-
Omgivningstemperatur min. Tmin3 °C
-
Max. omgivningstemperatur Tmax40 °C
-
Inkopplingsvolym V295,0 l
-
Skärverkingen
Motordata
-
Nätanslutning3~400 V, 50 Hz
-
Märkström IN5,70 A
-
Fas3
-
Märkvarvtal n2908 (r/min)
-
Antal poler2
-
TillslagstypDirekt online (DOL)
-
Max. brytfrekvens t30 1/h
-
IsolationsklassH
-
KapslingsklassIP68
Material
-
PumphusCast iron
-
PumphjulCast iron
-
AxelRostfritt stål
-
Material motorCast iron
Installationsmått
-
Driftsätt (ej nedsänkt)S3-50%
-
Röranslutning på trycksidanDN 80
-
Röranslutning på sugsidanDN 200
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEMUport CORE 20.2-17B
-
EAN-nummer4048482625300
-
Artikelnummer6078592
-
Nettovikt ca m450 kg
-
Bruttovikt ca m450,0 kg
-
Längd med förpackning1500 mm
-
Höjd med förpackning1580 mm
-
Bredd med förpackning1500 mm
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEuropa-pall
-
Minsta beställningsmängd1
Specifikationstext
Anslutningsfärdig, helt dränkbar avloppspumpstation med separering av fasta partiklar enligt DIN EN 12050-1. Förutom utförandet som separeringssystem för fasta partiklar separeras de grova partiklarna från pumparna och kommer inte i kontakt med dem, vilket maximerar driftsäkerheten. Gas- och vattentät uppsamlingsbehållare i en enhet utan konstruktionsmässiga svetsförbindningar samt två separat spärrbara separeringsbehållare för fasta partiklar som kan underhållas utifrån. Separat avstängning möjliggör underhållsarbeten under drift. Pumpningen sker genom två högkvalitativa dränkbara motorpumpar för avloppsvatten i torr installation, som körs i växlingsdrift. Torr installation av pumparna och utförande som redundant tvillingpumpanläggning underlättar underhållet och garanterar bästa tänkbara hygien och driftsäkerhet. Uppsamlingsbehållaren är rundad, behållarens botten är avfasad och den djupaste punkten är precis under pumpen. På så sätt förhindras bildandet av avlagringar och att fasta partiklar fastnar på kritiska ställen. Snabbanslutningen på pumparna och serviceöppningen underlättar underhållsarbeten. Den separata avstängningen av separeringsbehållaren för fasta partiklar gör det möjligt att utföra underhåll medan anläggningen är i drift. Den manuella backspolningen i uppsamlingsbehållaren förstärker rengöringseffekten genom ytterligare turbulens och den transparenta kåpan på fördelningsboxen gör det lätt att visuellt kontrollera anläggningen. Nivåregleringen sker via en nivåsond.
Leveransomfattning
- Separeringssystem för fasta partiklar med två torrinstallerade dränksäkra pumpar
- 2x avstängningsspjäll för separeringsbehållaren för fasta partiklar
- 2x backventiler i hörnkonstruktion på trycksidan
- 2x avstängningsspjäll på trycksidan
- Sammanföring av tryckutgångssträngar
- 1x nivåsond
- 1x golvmontering som tvärbalk
- 2,5 m luftnings- och avluftningsslang
- 1x underhållssats med blindfläns
Rekommenderade tillbehör
- Automatikskåp Wilo-Control SC-L-…-FTS
- Tilloppsspjäll
Driftdata
-
MediaWater
Tillåtet användningsområde
-
Maximalt driftstryck PN6 bar
Produktdata
-
Behållarens bruttovolym V440,0 l
-
Inkopplingsvolym V295,0 l
-
Driftsätt (ej nedsänkt)S3-50%
-
Höjd H1430 mm
-
Längd L1390 mm
-
Bredd W1410 mm
-
Diagonalmått1500 mm
Motordata
-
Nätanslutning3~400 V, 50 Hz
-
Spänningstolerans±10 %
-
Motormärkeffekt P22,65 kW
-
Märkvarvtal n2908 Varv/min
-
Märkström IN5,70 A
-
IsolationsklassH
-
Skyddsklass motorIP68
Kabel
-
Nätkontaktingen
Material
-
Material behållarePE
-
PumphusCast iron
-
PumphjulCast iron
-
AxelRostfritt stål
-
Material motorCast iron
Installationsmått
-
Röranslutning på sugsidanDN 200
-
Röranslutning på trycksidanDN 80
-
AvluftninganslutningØ 75
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEMUport CORE 20.2-17B
-
Nettovikt ca m450 kg
-
Artikelnummer6078592

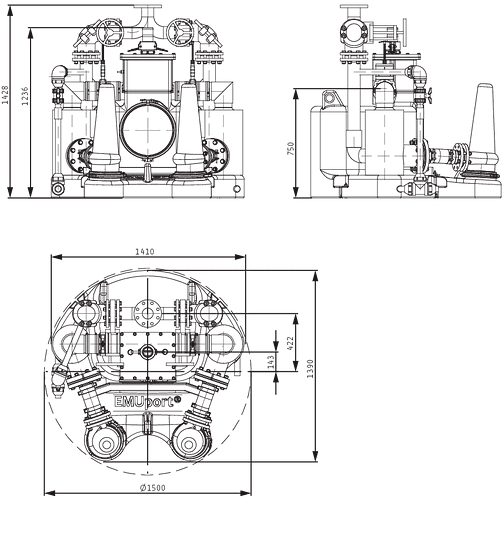

Mått och måttskisser
Wilo-EMUport CORE 20.2/...B


Kurvor
Wilo-EMUport CORE 20.2

Enligt EN 12056-4,6.1 ska flödeshastigheten (i tryckledningen) hållas mellan 0,7 och 2,3 m/s. De angivna Qmin-värdena gäller innerdiametern för stålrör med normal vägg.

Beställningsinformation
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEMUport CORE 20.2-17B
-
EAN-nummer4048482625300
-
Artikelnummer6078592
-
Bruttovikt ca m450,0 kg
-
Nettovikt ca m450 kg
-
Total längd L1390,0 mm
-
Höjd utan förpackning H1430 mm
-
Färggrön/svart
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEuropa-pall
-
Antal per lager1
-
Bredd utan förpackning L1410,0 mm
-
Minsta beställningsmängd1
-
Antal per pall1
-
Marknadstillgång2016-03-01
-
Date of introduction2016-03-01
