Economy MHIE 205N-2G (3~380/400/440 V, EPDM)

Datablad

Hydrauliska data
  • Inloppstryck
    6 bar
  • Maximalt driftstryck PN
    10 bar
  • Tryckanslutning
    Rp 1
  • Min. medietemperatur Tmin
    -15 °C
  • Max. medietemperatur Tmax
    110 °C
  • Omgivningstemperatur min. Tmin
    -15 °C
  • Max. omgivningstemperatur Tmax
    50 °C
Motordata
  • Nätanslutning
    3~400 V, 50/60 Hz
  • Spänningstolerans
    400/50:+/-10%_380/60:+/-10%_440/60:+/-6%
  • Motormärkeffekt P2
    1.10 kW
  • Märkström IN
    3.30 A
  • Märkvarvtal n
    3500 rpm
  • Strömingång P1 max. P1 max
    1400.0 W
  • Tillslagstyp
    Mjukstart (SS)
  • Varvtal min. nmin
    1005 rpm
  • Varvtal max. nmax
    3260 rpm
  • Motorns verkningsgrad ηm 50 % ηM 50%
    79
  • Motorns verkningsgrad ηm 75 % ηM 75%
    82
  • Motorns verkningsgrad ηm 100 % ηM 100%
    82.5
  • Isolationsklass
    F
  • Skyddsklass motor
    IP54
Material
  • Pumphus
    1.4301
  • Pumphjul
    1.4301
  • Axel
    1.4301
  • Mekanisk tätning
    BQ1E3GG
  • Material tätning
    EPDM
Installationsmått
  • Röranslutning på sugsidan RPS
    Rp 1
  • Röranslutning på trycksidan RPD
    Rp 1
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    Economy MHIE 205N-2G (3~380/400/440 V, EPDM)
  • EAN-nummer
    4048482136493
  • Artikelnummer
    4148406
  • Nettovikt ca m
    17 kg
  • Bruttovikt ca m
    18.8 kg
  • Längd med förpackning
    590 mm
  • Höjd med förpackning
    490 mm
  • Bredd med förpackning
    400 mm
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Envägspall
  • Minsta beställningsmängd
    1

Specifikationstext

Normalsugande, flerstegs, horisontell tryckstegringspump i blockkonstruktion med horisontell sugstuts och vertikal tryckanslutning samt inbyggd, luftkyld frekvensomvandlare. Den inbyggda frekvensomvandlaren möjliggör ett variabelt varvtal, tryck- och PID-regulator.

Varvtalsreglering

  • ”Varvtalsreglering” : Manuellt med grön knapp eller externa meddelanden
  • ”Differenstryck, konstant”: Tryckreglering med trycksensor, börvärdesinställning med grön knapp eller externa meddelanden
  • ”PID-regulator”: andra konstanta styrvariabler (temperatur, flöde, tryck...) med sensor, börvärdesinställning med den gröna knappen, med hjälp av externa meddelanden

Elektronikmodulen erbjuder olika skyddsfunktioner inklusive överbelastningsskydd, torrkörningsregistrering samt skydd mot nätunderspänning eller nätöverspänning, hög omgivningstemperatur, fasavbrott, pumpblockeringar och kortslutning. Felmeddelanden visas på displayen.

Elektronikmodul med kortslutningssäker spänningsutgång +24 V med max. kontaktbelastning på 30 mA. Modul med potentialfria kontakter för SSM, röd och grön lysdiod.

Ingång:

  • In1: Ingång, sensorsignal 4 – 20 mA, 0 – 10 V, 0 – 20 mA eller 2 – 10 V
  • In2: Ingång, börvärde 0 – 20 mA, 0 – 10 V, 4 – 20 mA eller 2 – 10 V

Utgång:

  • Spänningsutgång +24 V med max. kontaktbelastning på 50 mA
  • Potentialfria summadriftmeddelanden och summalarm
  • Ext. Till/från-läge. Infraröd kommunikation
  • Anslutningsställe för Wilo IF-moduler Modbus, BACnet, CAN, PLR, LON för anslutning till fastighetsautomation

Pump i kompakt konstruktion med genomgående motor-/pumpaxel och dubbelriktad mekanisk axeltätning.

Pump lämpad för användning inom vattenförsörjning och tryckstegring, industriella cirkulationssystem, processvatten- och kylvattenkretsar, brandsläckningsanläggningar, tvättinrättningar och bevattning. Den går även att använda i brandsläckningsanläggningar, tvättinrättningar och för bevattning.

Speciella egenskaper/produktfördelar

  • Platssnål, kompakt blockkonstruktion
  • Alla delar som är hydrauliska och kommer i kontakt med mediet, som t.ex. stegkammare, pumphjul, ledhjulsanordningar och pumphus, är av rostfritt stål.
  • Grönknappsteknologi och display möjliggör en särdeles enkel parametrering och drift av den elektroniska modulen.
  • Tappvattengodkännande (ACS, KTW, WRAS) för alla komponenter som har kontakt med mediet (EPDM-utförande)

Leveransomfattning

  • Wilo-Multivert MHIE-tryckstegringspump
  • Monterings- och skötselanvisning

Information om konstruktion

  • Valfria, instickbara IF-moduler
  • Sensorer finns som tillbehör.
Driftdata
  • Media
    Water
Produktdata
  • Min. medietemperatur Tmin
    -15 °C
  • Max. medietemperatur Tmax
    110 °C
  • Max. omgivningstemperatur Tmax
    50 °C
  • Maximalt driftstryck PN
    10 bar
  • Inloppstryck
    6 bar
Motordata
  • Elektromagnetisk tolerans
    EN 61000-6-1, -2, -3, -4
  • Nätanslutning
    3~400 V, 50/60 Hz
  • Spänningstolerans
    400/50:+/-10%_380/60:+/-10%_440/60:+/-6%
  • Motormärkeffekt P2
    1.10 kW
  • Märkström IN
    3.30 A
  • Varvtal min. nmin
    1005 rpm
  • Varvtal max. nmax
    3260 rpm
  • Isolationsklass
    F
  • Kapslingsklass
    IP54
Material
  • Pumphus
    1.4301
  • Pumphjul
    1.4301
  • Axel
    1.4301
  • Axeltätning
    BQ1E3GG
  • Material tätning
    EPDM
Installationsmått
  • Röranslutning på sugsidan RPS
    Rp 1
  • Röranslutning på trycksidan RPD
    Rp 1
Information om orderplaceringar
  • Fabrikat
    Wilo
  • Produktbeteckning
    Economy MHIE 205N-2G (3~380/400/440 V, EPDM)
  • Nettovikt ca m
    17 kg
  • Artikelnummer
    4148406

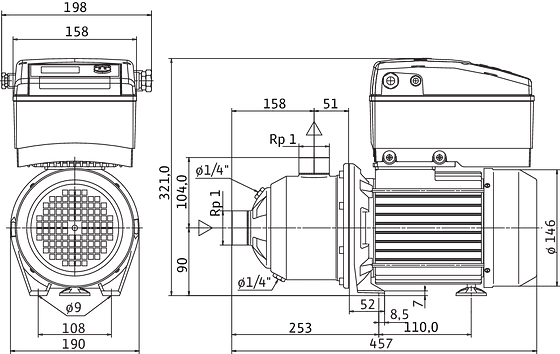

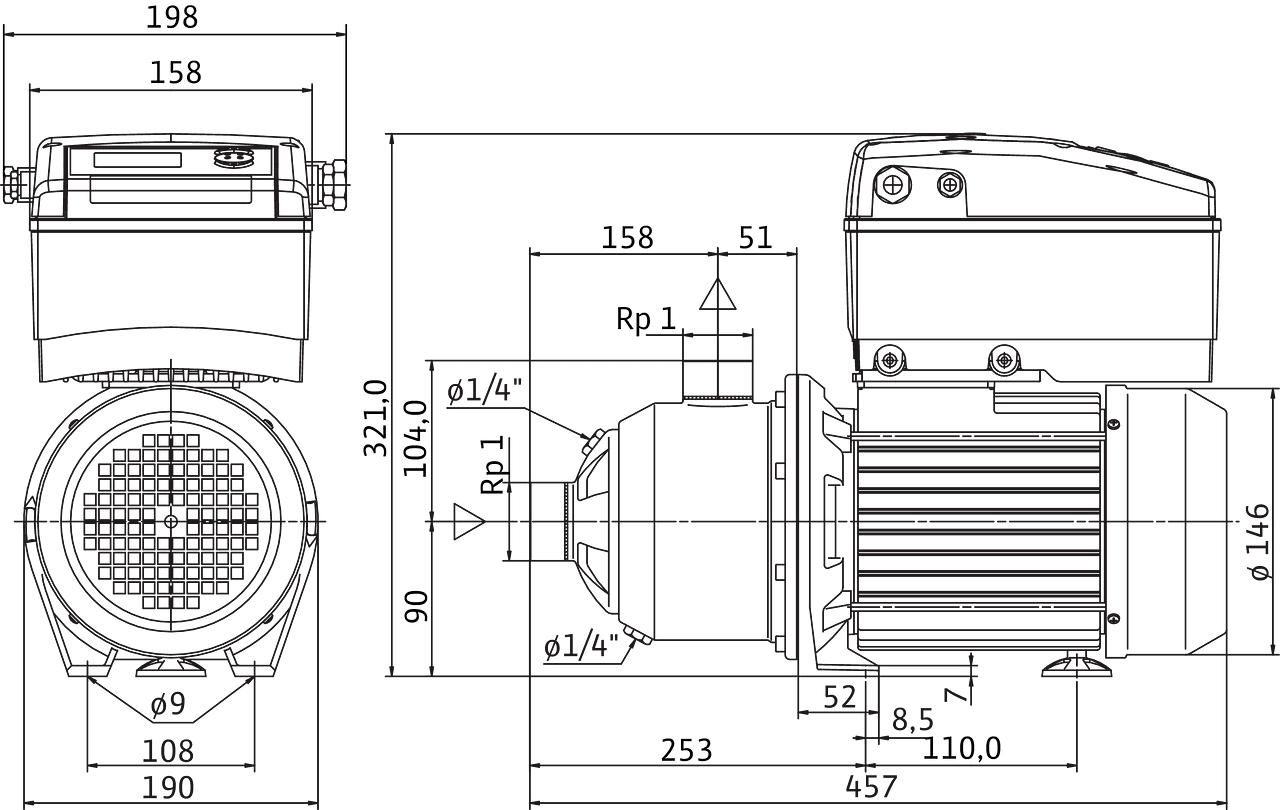

Mått och måttskisser

Economy MHIE

Economy MHIE
Economy MHIE

Kurvor

Economy MHIE 205-2G

Economy MHIE 205-2G

Kurvor enligt ISO 9906: 20123B

Economy MHIE 205-2G

Kopplingsschema

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

Beställningsinformation

Information for order placements
  • Fabrikat
    Wilo
  • Produktbeteckning
    Economy MHIE 205N-2G (3~380/400/440 V, EPDM)
  • EAN-nummer
    4048482136493
  • Artikelnummer
    4148406
  • Bruttovikt ca m
    18.8 kg
  • Nettovikt ca m
    17 kg
  • Total längd L
    457.0 mm
  • Höjd utan förpackning H
    321 mm
  • Färg
    grön/svart/silver
  • Förpackningsegenskap
    Transportförpackning
  • Förpackningstyp
    Envägspall
  • Antal per lager
    1
  • Bredd utan förpackning L
    190.0 mm
  • Minsta beställningsmängd
    1
  • Antal per pall
    1
  • RSK-nummer
    5883331
