Economy MHIE 205N-2G (3~380/400/440 V, FKM)
Datablad
Hydrauliska data
-
Inloppstryck6 bar
-
Maximalt driftstryck PN10 bar
-
TryckanslutningRp 1
-
Min. medietemperatur Tmin-15 °C
-
Max. medietemperatur Tmax90 °C
-
Omgivningstemperatur min. Tmin-15 °C
-
Max. omgivningstemperatur Tmax50 °C
Motordata
-
Nätanslutning3~400 V, 50/60 Hz
-
Spänningstolerans400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
-
Motormärkeffekt P21,10 kW
-
Märkström IN3,30 A
-
Märkvarvtal n3500 (r/min)
-
Effektförbrukning P1 max1400,0 W
-
TillslagstypMjukstart (SS)
-
Varvtal min. nmin1005 (r/min)
-
Varvtal max. nmax3260 (r/min)
-
Motorns verkningsgrad ηm 50 % ηM 50%79 Procentsats
-
Motorns verkningsgrad ηm 75 % ηM 75%82 Procentsats
-
Motorns verkningsgrad ηm 100 % ηM 100%82,5 Procentsats
-
IsolationsklassF
-
Skyddsklass motorIP54
Material
-
PumphusRostfritt stål
-
PumphjulRostfritt stål
-
AxelRostfritt stål
-
Mekanisk tätningQ1BVGG
-
Material tätningFKM
Installationsmått
-
Röranslutning på sugsidanRp 1
-
Röranslutning på trycksidanRp 1
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEconomy MHIE 205N-2G (3~380/400/440 V, FKM)
-
EAN-nummer4048482136509
-
Artikelnummer4148407
-
Nettovikt ca m17 kg
-
Bruttovikt ca m18,8 kg
-
Längd med förpackning590 mm
-
Höjd med förpackning490 mm
-
Bredd med förpackning400 mm
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEnvägspall
-
Minsta beställningsmängd1
Specifikationstext
Normalsugande, flerstegs, horisontell tryckstegringspump i blockkonstruktion med horisontell sugstuts och vertikal tryckanslutning samt inbyggd, luftkyld frekvensomvandlare. Den inbyggda frekvensomvandlaren möjliggör ett variabelt varvtal, tryck- och PID-regulator.
Varvtalsreglering
- ”Varvtalsreglering” : Manuellt med grön knapp eller externa meddelanden
- ”Differenstryck, konstant”: Tryckreglering med trycksensor, börvärdesinställning med grön knapp eller externa meddelanden
- ”PID-regulator”: andra konstanta styrvariabler (temperatur, flöde, tryck...) med sensor, börvärdesinställning med den gröna knappen, med hjälp av externa meddelanden
Elektronikmodulen erbjuder olika skyddsfunktioner inklusive överbelastningsskydd, torrkörningsregistrering samt skydd mot nätunderspänning eller nätöverspänning, hög omgivningstemperatur, fasavbrott, pumpblockeringar och kortslutning. Felmeddelanden visas på displayen.
Elektronikmodul med kortslutningssäker spänningsutgång +24 V med max. kontaktbelastning på 30 mA. Modul med potentialfria kontakter för SSM, röd och grön lysdiod.
Ingång:
- In1: Ingång, sensorsignal 4 – 20 mA, 0 – 10 V, 0 – 20 mA eller 2 – 10 V
- In2: Ingång, börvärde 0 – 20 mA, 0 – 10 V, 4 – 20 mA eller 2 – 10 V
Utgång:
- Spänningsutgång +24 V med max. kontaktbelastning på 50 mA
- Potentialfria summadriftmeddelanden och summalarm
- Ext. Till/från-läge. Infraröd kommunikation
- Anslutningsställe för Wilo IF-moduler Modbus, BACnet, CAN, PLR, LON för anslutning till fastighetsautomation
Pump i kompakt konstruktion med genomgående motor-/pumpaxel och dubbelriktad mekanisk axeltätning.
Pump lämpad för användning inom vattenförsörjning och tryckstegring, industriella cirkulationssystem, processvatten- och kylvattenkretsar, brandsläckningsanläggningar, tvättinrättningar och bevattning. Den går även att använda i brandsläckningsanläggningar, tvättinrättningar och för bevattning.
Speciella egenskaper/produktfördelar
- Platssnål, kompakt blockkonstruktion
- Alla delar som är hydrauliska och kommer i kontakt med mediet, som t.ex. stegkammare, pumphjul, ledhjulsanordningar och pumphus, är av rostfritt stål.
- Grönknappsteknologi och display möjliggör en särdeles enkel parametrering och drift av den elektroniska modulen.
- Tappvattengodkännande (ACS, KTW, WRAS) för alla komponenter som har kontakt med mediet (EPDM-utförande)
Leveransomfattning
- Wilo-Multivert MHIE-tryckstegringspump
- Monterings- och skötselanvisning
Information om konstruktion
- Valfria, instickbara IF-moduler
- Sensorer finns som tillbehör.
Driftdata
-
MediaWater
Produktdata
-
Min. medietemperatur Tmin-15 °C
-
Max. medietemperatur Tmax90 °C
-
Max. omgivningstemperatur Tmax50 °C
-
Maximalt driftstryck PN10 bar
-
Inloppstryck6 bar
Motordata
-
Nätanslutning3~400 V, 50/60 Hz
-
Spänningstolerans400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
-
Motormärkeffekt P21,10 kW
-
Märkström IN3,30 A
-
Märkvarvtal n3500 (r/min)
-
Motorns verkningsgrad ηm 50 % ηM 50%79 Procentsats
-
Motorns verkningsgrad ηm 75 % ηM 75%82 Procentsats
-
Motorns verkningsgrad ηm 100 % ηM 100%82,5 Procentsats
-
IsolationsklassF
-
KapslingsklassIP54
Material
-
PumphusRostfritt stål
-
PumphjulRostfritt stål
-
AxelRostfritt stål
-
AxeltätningQ1BVGG
-
Material tätningFKM
Installationsmått
-
Röranslutning på sugsidanRp 1
-
Röranslutning på trycksidanRp 1
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEconomy MHIE 205N-2G (3~380/400/440 V, FKM)
-
Nettovikt ca m17 kg
-
Artikelnummer4148407

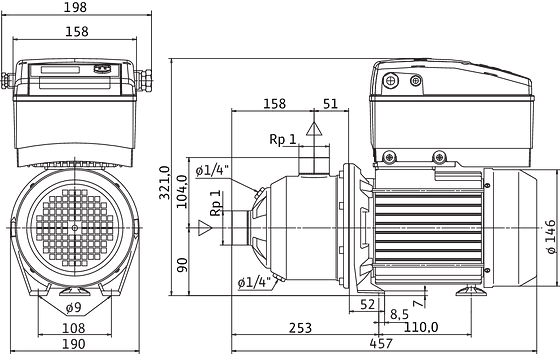

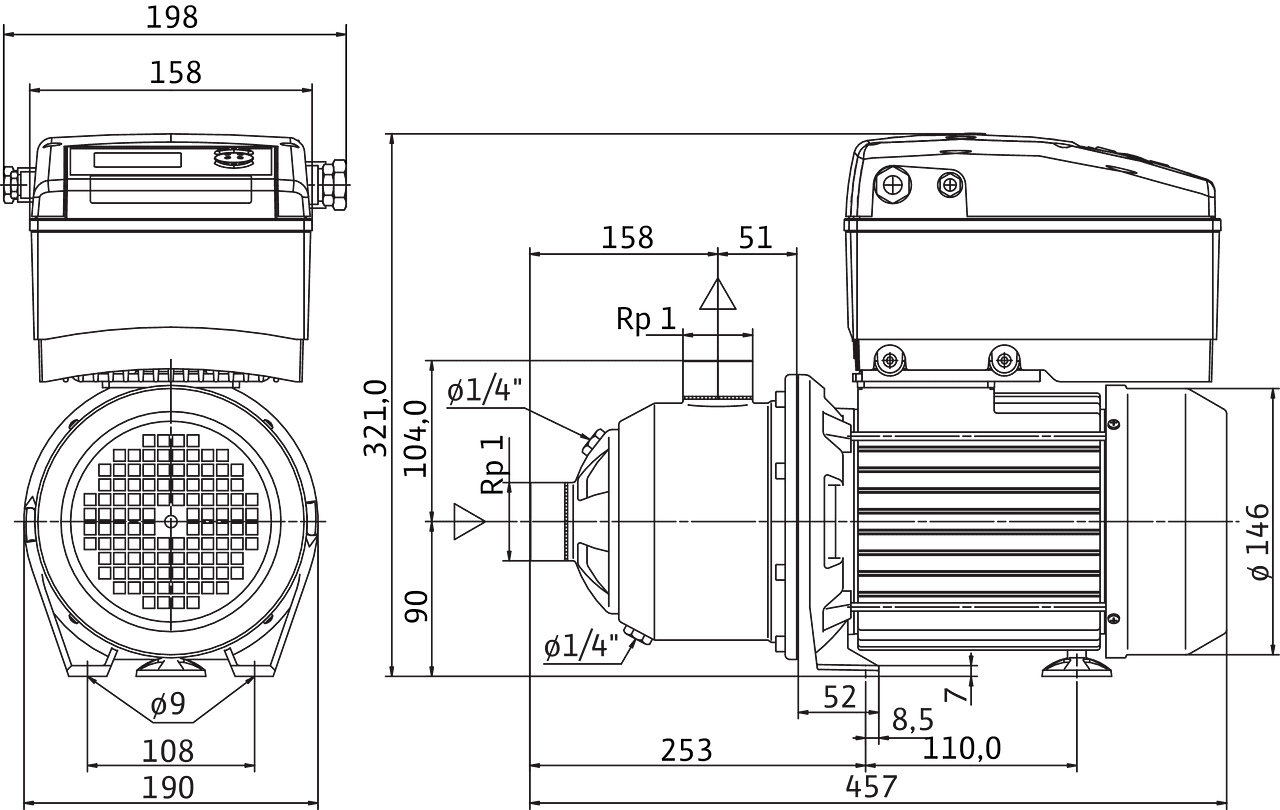

Mått och måttskisser
Economy MHIE

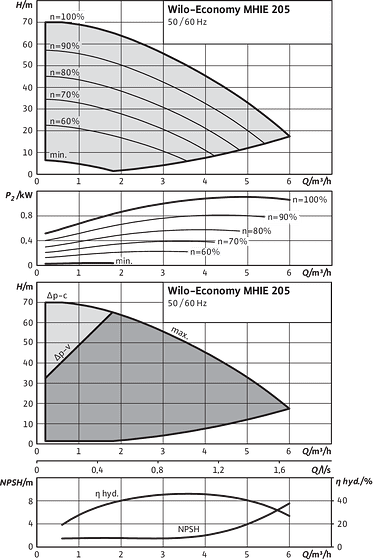

Kurvor
Economy MHIE 205-2G

Kurvor enligt ISO 9906: 20123B

Kopplingsschema
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW


Beställningsinformation
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEconomy MHIE 205N-2G (3~380/400/440 V, FKM)
-
EAN-nummer4048482136509
-
Artikelnummer4148407
-
Bruttovikt ca m18,8 kg
-
Nettovikt ca m17 kg
-
Total längd L457,0 mm
-
Höjd utan förpackning H321 mm
-
Färggrön/svart/silver
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEnvägspall
-
Antal per lager1
-
Bredd utan förpackning L190,0 mm
-
Minsta beställningsmängd1
-
Antal per pall1
-
Marknadstillgång2010-09-01
-
Date of introduction2010-09-01
