Economy MHIE 403 M2 (1~220/230/240 V, EPDM)
Datablad
Hydrauliska data
-
Inloppstryck6 bar
-
Maximalt driftstryck PN10 bar
-
TryckanslutningRp 1
-
Min. medietemperatur Tmin-15 °C
-
Max. medietemperatur Tmax110 °C
-
Omgivningstemperatur min. Tmin-15 °C
-
Max. omgivningstemperatur Tmax50 °C
Motordata
-
Nätanslutning1~230 V, 50/60 Hz
-
Spänningstolerans400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
-
Motormärkeffekt P21,10 kW
-
Märkström IN12,70 A
-
Märkvarvtal n3500 (r/min)
-
Effektförbrukning P1 max1500,0 W
-
TillslagstypMjukstart (SS)
-
Varvtal min. nmin1370 (r/min)
-
Varvtal max. nmax3350 (r/min)
-
Motorns verkningsgrad ηm 50 % ηM 50%0 Procentsats
-
Motorns verkningsgrad ηm 75 % ηM 75%0 Procentsats
-
Motorns verkningsgrad ηm 100 % ηM 100%0 Procentsats
-
IsolationsklassF
-
Skyddsklass motorIP54
Material
-
PumphusRostfritt stål
-
PumphjulRostfritt stål
-
AxelRostfritt stål
-
Mekanisk tätningBQ1E3GG
-
Material tätningEPDM
Installationsmått
-
Röranslutning på sugsidanRp 1¼
-
Röranslutning på trycksidanRp 1
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEconomy MHIE 403 M2 (1~220/230/240 V, EPDM)
-
EAN-nummer4016322636779
-
Artikelnummer4073103
-
Nettovikt ca m16 kg
-
Bruttovikt ca m16,7 kg
-
Längd med förpackning590 mm
-
Höjd med förpackning490 mm
-
Bredd med förpackning400 mm
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEnvägspall
-
Minsta beställningsmängd1
Specifikationstext
Normalsugande, flerstegs, horisontell tryckstegringspump i blockkonstruktion med horisontell sugstuts och vertikal tryckanslutning samt inbyggd, luftkyld frekvensomvandlare. Den inbyggda frekvensomvandlaren möjliggör en steglös varvtalsreglering.
Reglersätt
- Reglersätt 1: Manuell varvtalsreglering med pumppotentiometer
- Reglersätt 2: Tryckreglering med trycksensorsignal (4–20 mA eller 0–10 V) – börvärdeinställning med pumppotentiometer
- Reglersätt 3: Varvtalsreglering med extern signal (0–20 mA eller 0–10 V)
Elektronikmodul med kortslutningssäker spänningsutgång +24 V med max. kontaktbelastning på 30 mA. Modul med potentialfria kontakter för SSM samt röd och grön LED för Av/På-signal.
Pump i kompakt konstruktion med genomgående motor-/pumpaxel och dubbelriktad mekanisk axeltätning.
Pumpen är idealisk för vattenförsörjning och tryckstegring samt för industriella cirkulationsanläggningar och bruksvatten- och kylvattenkretsar. Den går dessutom att använda i brandsläckningsanläggningar, tvättanläggningar och för bevattning.
Speciella egenskaper/produktfördelar
- Platssnål, kompakt blockkonstruktion
- Alla hydrauliska komponenter som kommer i kontakt med mediet, så som stegkammare, pumphjul, ledhjul och pumphus, är av rostfritt stål.
- Tappvattengodkännande (ACS, KTW, WRAS) för alla komponenter som kommer i kontakt med medierna (EPDM-utförande)
Leveransomfattning
- Wilo-Multivert MHIE-tryckstegringspump
- Monterings- och skötselanvisning
Information om konstruktion
- Sensorer finns som tillbehör.
Driftdata
-
MediaWater
Produktdata
-
Min. medietemperatur Tmin-15 °C
-
Max. medietemperatur Tmax110 °C
-
Max. omgivningstemperatur Tmax50 °C
-
Maximalt driftstryck PN10 bar
-
Inloppstryck6 bar
Motordata
-
Nätanslutning1~230 V, 50/60 Hz
-
Spänningstolerans400/50:+/-10%, 380/60:+/-10%, 440/60:+/-6%
-
Motormärkeffekt P21,10 kW
-
Märkström IN12,70 A
-
Märkvarvtal n3500 (r/min)
-
Motorns verkningsgrad ηm 50 % ηM 50%0 Procentsats
-
Motorns verkningsgrad ηm 75 % ηM 75%0 Procentsats
-
Motorns verkningsgrad ηm 100 % ηM 100%0 Procentsats
-
IsolationsklassF
-
KapslingsklassIP54
Material
-
PumphusRostfritt stål
-
PumphjulRostfritt stål
-
AxelRostfritt stål
-
AxeltätningBQ1E3GG
-
Material tätningEPDM
Installationsmått
-
Röranslutning på sugsidanRp 1¼
-
Röranslutning på trycksidanRp 1
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEconomy MHIE 403 M2 (1~220/230/240 V, EPDM)
-
Nettovikt ca m16 kg
-
Artikelnummer4073103

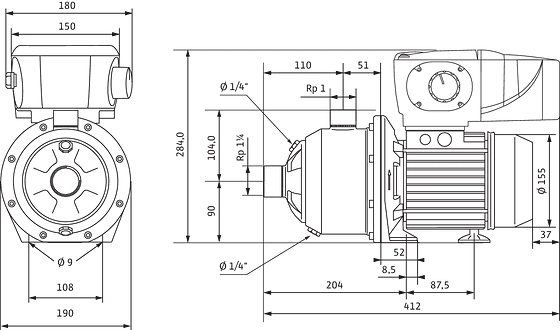

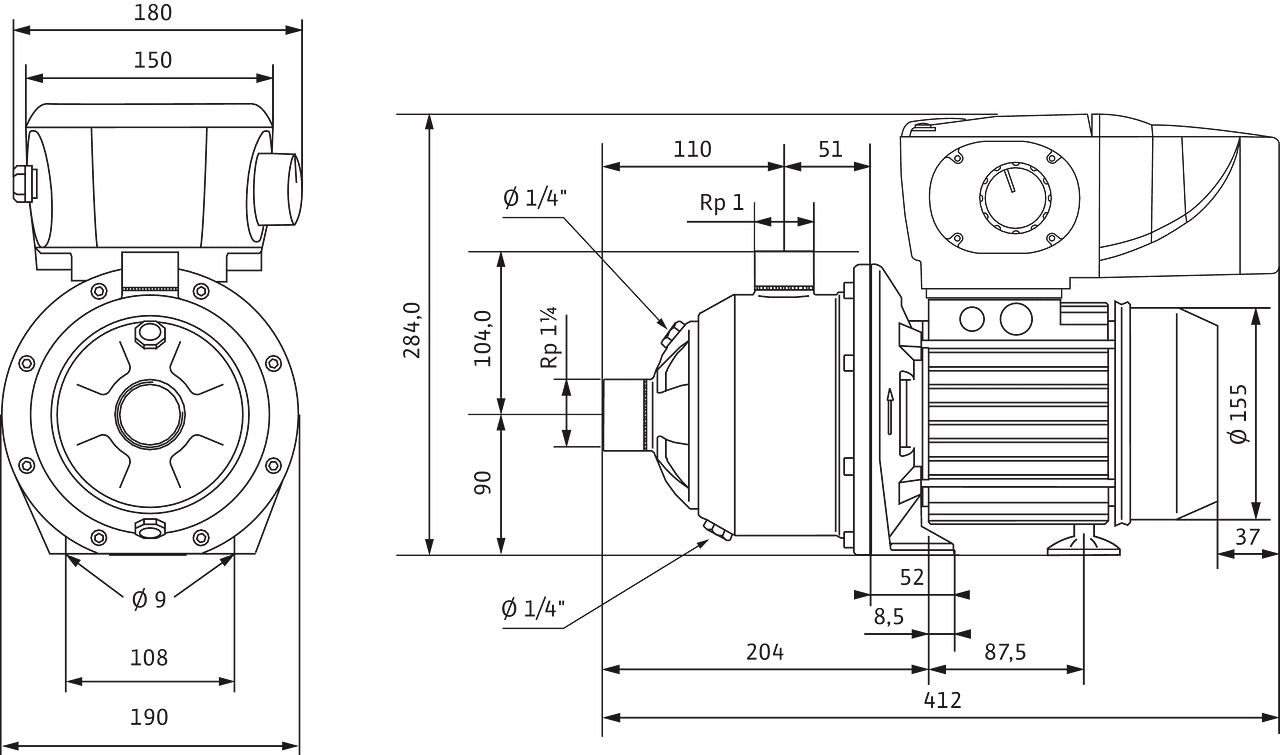

Mått och måttskisser
Economy MHIE

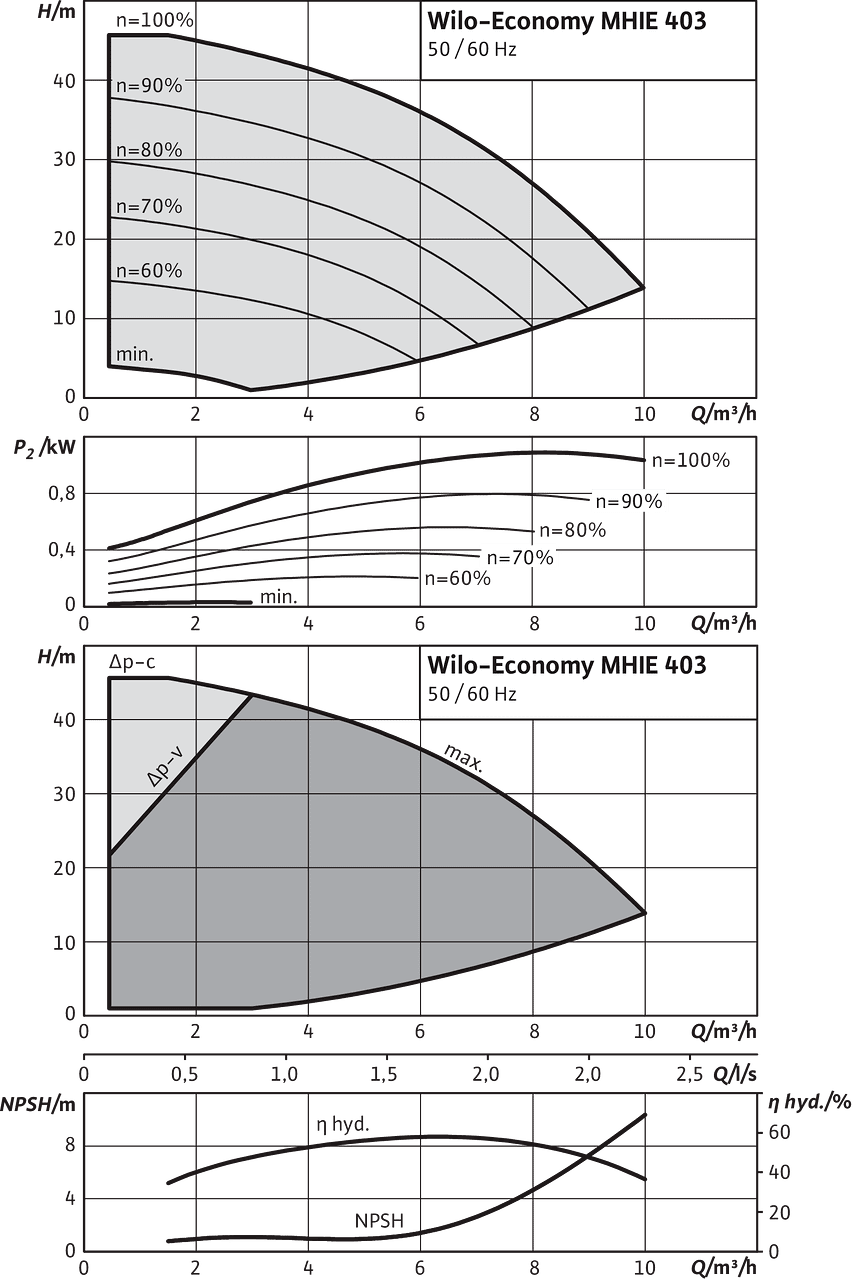

Kurvor
Economy MHIE 403-2G

Kurvor enligt ISO 9906: 20123B

Kopplingsschema
MHIE, MVIE, MHIE, MVIE 1~230 V


Beställningsinformation
Information om orderplaceringar
-
FabrikatWilo
-
ProduktbeteckningEconomy MHIE 403 M2 (1~220/230/240 V, EPDM)
-
EAN-nummer4016322636779
-
Artikelnummer4073103
-
RSK-nummer5824743
-
Bruttovikt ca m16,7 kg
-
Nettovikt ca m16 kg
-
Total längd L412,0 mm
-
Höjd utan förpackning H284 mm
-
Färggrön/svart/silver
-
FörpackningsegenskapTransportförpackning
-
FörpackningstypEnvägspall
-
Antal per lager1
-
Bredd utan förpackning L190,0 mm
-
Minsta beställningsmängd1
-
Antal per pall1
-
Marknadstillgång2010-01-01
-
Date of introduction2010-01-01
Downloads

Wilo-Economy MHIE
Artikelnummer | 4090996 |
Utgåva | 1609 |
Versionsnummer | 04 |
Sidformat | A4 |
Sidantal | 20 |
PDF (957 kB)
